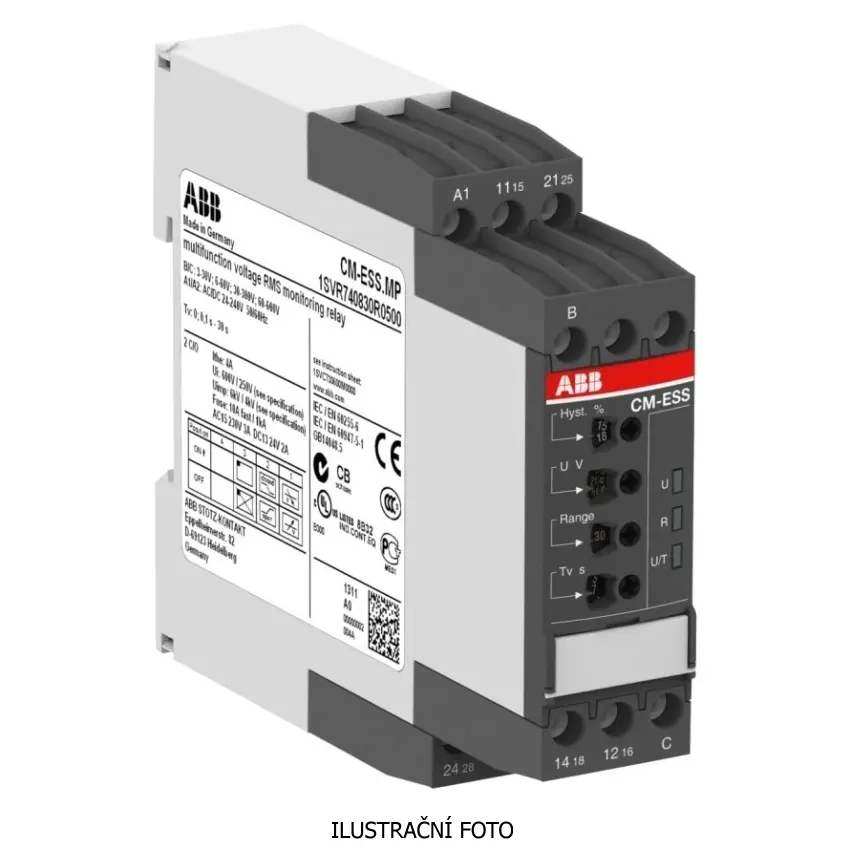

ABB RELÉ CM-ESS.MS 3-600V, 1F, 0-30S, 24-240VAC/DC, LATCHING, ŠROUBOVÉ SVOR

Multifunkční napěťové monitorovací relé CM-ESS.MS s napájením 24-240 V AC/DC a 2 c/o výstu... Zobrazit více

Výrobce: ABB

Kód produktu: 82395892 Zkopírováno

Kód dodavatele: 1SVR730830R0500 Zkopírováno

EAN: 4016779852173 Zkopírováno

Druh napětí pro ovládání: AC/DC

Počet přepínacích kontaktů: 2

Možná jednofázová hystereze: Ano

Měřicí rozsah napětí 1: 3 - 600 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Multifunkční napěťové monitorovací relé CM-ESS.MS s napájením 24-240 V AC/DC a 2 c/o výstupy pro spolehlivé sledování napětí v rozsahu 3-600 V.

Relé CM-ESS.MS z řady CM jednofázových monitorů nabízí RMS měření pro stejnosměrná i střídavá napětí s volitelnými rozsahy 3-30 V, 6-60 V, 30-300 V a 60-600 V. Uživatel může nastavit monitorování přepětí nebo podpětí, zvolit otevřený či uzavřený spínací princip a aktivovat nebo deaktivovat funkci zablokování. Hystereze je nastavitelná v rozsahu 3 až 30 % prahové hodnoty, zatímco zpoždění sepnutí a startovací zpoždění lze regulovat od okamžitého až po 30 sekund. Připojení zajišťují šroubové svorky s dvojkomorovou klešťovou technologií, přičemž je k dispozici i průhledný kryt s možností plombování proti neoprávněným zásahům.

Klíčové vlastnosti

  • Napájení 24-240 V AC/DC
  • 2 c/o (SPDT) výstupy, 250 V / 4 A
  • RMS měření pro DC a AC napětí
  • 4 měřicí rozsahy: 3-30 V, 6-60 V, 30-300 V, 60-600 V
  • Nastavitelná hystereze 3-30 %
  • Nastavitelná doba sepnutí a startovací zpoždění 0-30 s
Název parametru Hodnota
Druh napětí pro ovládání AC/DC
Počet přepínacích kontaktů 2
Možná jednofázová hystereze Ano
Měřicí rozsah napětí 1 3 - 600 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Typ el. připojení Šroubové připojení
Možné třífázové přepětí Ne
Možné jednofázové přepětí Ano
S odnímatelnými svorkami Ne
Max. přípustná doba zpoždění odezvy 0 s
Možné třífázové podpětí Ne
Typ napětí měřicí oblasti AC/DC
Šířka 22.5 mm
Možné jednofázové podpětí Ano
Min. nastavitelná doba zpoždění odezvy 0 s
Obsahuje funkci stejnosměrné hystereze Ano
Obsahuje funkci stejnosměrného přepětí Ano
Reakční hodnota napětí 3 - 600 V
Počet spínacích kontaktů 0
Výška 85.6 mm
Obsahuje funkci stejnosměrného podpětí Ano
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0.1 s
Hloubka 103.7 mm
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Možná třífázová hystereze Ne
Max. přípustná doba zpoždění odtahu 30 s
