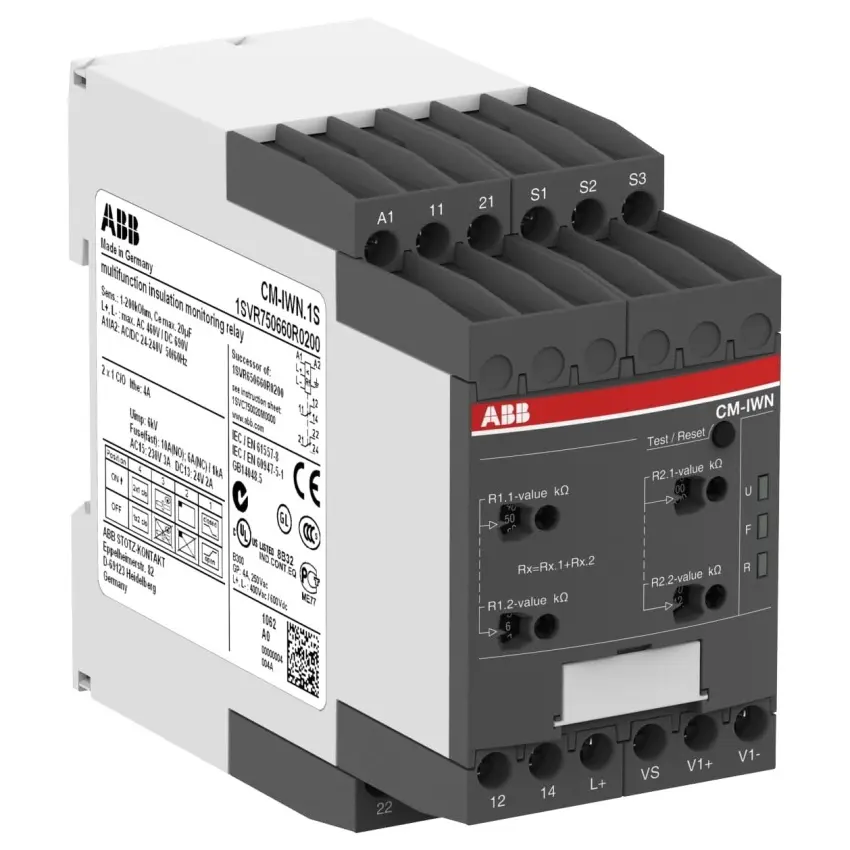

ABB RELÉ CM-IWN.1S-AC 24-240V AC/DC 1-110KOHM 1X2C/O NEBO 2X1C/O

CM-IWN.1S monitoruje izolační odpor v IT AC a DC systémech do 400 V AC a 600 V DC s možnos... Zobrazit více

Výrobce: ABB

Kód produktu: 82695030 Zkopírováno

Kód dodavatele: 1SVR750660R0200 Zkopírováno

EAN: 4016779852623 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 240 V

Jmenovité napětí: 0 - 600 V

Svodová kapacita sítě: 20 µF

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
CM-IWN.1S monitoruje izolační odpor v IT AC a DC systémech do 400 V AC a 600 V DC s možností rozšíření měřicího rozsahu až na 690 V AC a 1000 V DC pomocí CM-IVN.

CM-IWN.1S slouží k monitorování izolačního odporu v neuzemněných IT AC systémech, IT AC systémech s galvanicky propojenými DC obvody a neuzemněných IT DC systémech. Přístroj pracuje v souladu s normou IEC 61557-8 a umožňuje měření do 400 V AC a 600 V DC. Rozsah měření lze rozšířit až na 690 V AC a 1000 V DC použitím přídavné spojovací jednotky CM-IVN. Zařízení lze konfigurovat dle specifických požadavků aplikace, což zajišťuje jeho multifunkční využití.

Klíčové vlastnosti

  • Monitorování izolačního odporu dle IEC 61557-8
  • Pro neuzemněné IT AC a DC systémy
  • Měřicí rozsah 400 V AC / 600 V DC, rozšiřitelný na 690 V AC / 1000 V DC
  • Možnost konfigurace dle aplikace
  • Kompatibilní s přídavnou jednotkou CM-IVN
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Jmenovité napětí 0 - 600 V
Svodová kapacita sítě 20 µF
Druh napětí pro ovládání AC/DC
Šířka 45 mm
Zobrazení izolační hodnoty Ne
Výška 85.6 mm
Počet spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Počet rozpínacích kontaktů 0
Jmenovitý kmitočet 15 - 400 Hz
Možnost uložení chyb Ano
Hloubka 104.8 mm
Typ el. připojení Šroubové připojení
Počet přepínacích kontaktů 2
Funkce Pro smíšené sítě
S odnímatelnými svorkami Ne
Hodnota odezvy impedance 1 1 - 200 kOhm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Jmenovité napětí 0 - 600 V
Svodová kapacita sítě 20 µF
Druh napětí pro ovládání AC/DC
Šířka 45 mm
Zobrazení izolační hodnoty Ne
Výška 85.6 mm
Počet spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Počet rozpínacích kontaktů 0
Jmenovitý kmitočet 15 - 400 Hz
Možnost uložení chyb Ano
Hloubka 104.8 mm
Typ el. připojení Šroubové připojení
Počet přepínacích kontaktů 2
Funkce Pro smíšené sítě
S odnímatelnými svorkami Ne
Hodnota odezvy impedance 1 1 - 200 kOhm
