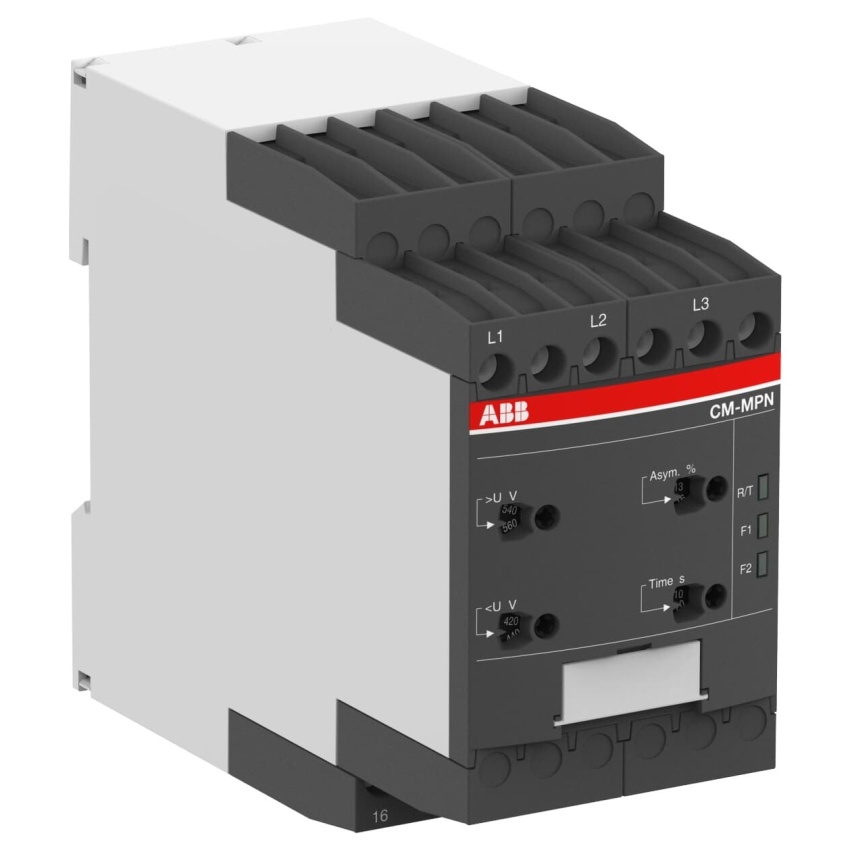

ABB RELÉ CM-MPN.52P 3F MONITOROVACÍ ,CHYBA, SLED FÁZE,PŘEPĚTÍ,PODPĚTÍ ,PRUŽ.SVORKY

Multifunkční relé CM-MPN.52P z řady CM třífázových monitorů sleduje všechny parametry fází... Zobrazit více

Výrobce: ABB

Kód produktu: 82688610 Zkopírováno

Kód dodavatele: 1SVR760487R8300 Zkopírováno

EAN: 4016779852098 Zkopírováno

Funkce rozpoznání přepětí: Ano

S odnímatelnými svorkami: Ne

Funkce rozpoznání podpětí: Ano

Počet rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Multifunkční relé CM-MPN.52P z řady CM třífázových monitorů sleduje všechny parametry fází v rozsahu 350-580 V AC a nabízí nastavitelné prahové hodnoty a výstupy 2 c/o (SPDT).

Relé CM-MPN.52P monitoruje přepětí, podpětí, nevyváženost fází a výpadek fáze s možností nastavení prahových hodnot. Umožňuje volbu sledování pořadí fází a automatickou korekci pořadí, stejně jako nastavitelný zpožďovací čas sepnutí až 30 sekund. Výstupní kontakty lze konfigurovat jako 1x2 c/o (SPDT) nebo 2x1 c/o (SPDT) pro samostatné signály přepětí a podpětí, přičemž připojení je realizováno bezúdržbovou Easy Connect technologií s push-in svorkami.

Klíčové vlastnosti

  • Napájení a měření třífázového napětí 350-580 V AC 50/60 Hz
  • 2 c/o (SPDT) výstupní kontakty s proudovou zatížitelností 4 A při 250 V
  • Monitorování přepětí, podpětí, nevyváženosti a výpadku fáze
  • Nastavitelná prahová hodnota a zpoždění sepnutí (0–30 s)
  • Volba sledování a automatické korekce pořadí fází
  • Easy Connect technologie s push-in svorkami
Název parametru Hodnota
Funkce rozpoznání přepětí Ano
S odnímatelnými svorkami Ne
Funkce rozpoznání podpětí Ano
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0.1 s
Počet spínacích kontaktů 0
Výška 85.6 mm
Měřicí rozsah napětí 350 - 580 V
Max. přípustná doba zpoždění odezvy 200 s
Max. přípustná doba zpoždění odtahu 30 s
Jmenovité řídicí napájecí napětí Us AC 60 Hz 350 - 580 V
Funkce kontroly sledu fází Ano
Šířka 45 mm
Funkce rozpoznání výpadku fází Ano
Min. nastavitelná doba zpoždění odezvy 0 s
Druh napětí pro ovládání AC
Počet přepínacích kontaktů 2
Funkce rozpoznání asymetrie Ano
Hloubka 104.8 mm
Typ el. připojení Pružinová svorka
Jmenovité řídicí napájecí napětí Us AC 50 Hz 350 - 580 V
Všechny parametry
Název parametru Hodnota
Funkce rozpoznání přepětí Ano
S odnímatelnými svorkami Ne
Funkce rozpoznání podpětí Ano
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0.1 s
Počet spínacích kontaktů 0
Výška 85.6 mm
Měřicí rozsah napětí 350 - 580 V
Max. přípustná doba zpoždění odezvy 200 s
Max. přípustná doba zpoždění odtahu 30 s
Jmenovité řídicí napájecí napětí Us AC 60 Hz 350 - 580 V
Funkce kontroly sledu fází Ano
Šířka 45 mm
Funkce rozpoznání výpadku fází Ano
Min. nastavitelná doba zpoždění odezvy 0 s
Druh napětí pro ovládání AC
Počet přepínacích kontaktů 2
Funkce rozpoznání asymetrie Ano
Hloubka 104.8 mm
Typ el. připojení Pružinová svorka
Jmenovité řídicí napájecí napětí Us AC 50 Hz 350 - 580 V
