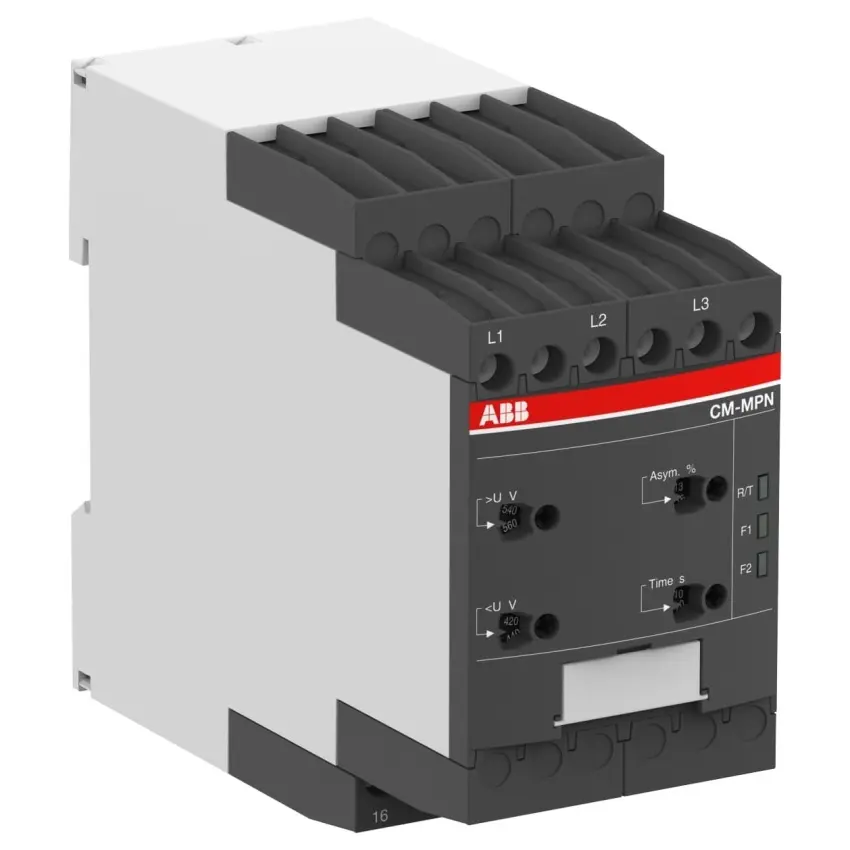

ABB RELÉ CM-MPN.52S 3F MONITOROVACÍ 2C/O, 0,0.1-30S, L1-L2-L3=3X350-580VAC ŠROUBOVÉ SVOR

CM-MPN.52S je multifunkční relé pro třífázové monitorování s nastavitelnými prahovými hodn... Zobrazit více

Výrobce: ABB

Kód produktu: 82395891 Zkopírováno

Kód dodavatele: 1SVR750487R8300 Zkopírováno

EAN: 4016779851916 Zkopírováno

Funkce rozpoznání přepětí: Ano

S odnímatelnými svorkami: Ne

Funkce rozpoznání podpětí: Ano

Počet rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
CM-MPN.52S je multifunkční relé pro třífázové monitorování s nastavitelnými prahovými hodnotami a výstupy 2 c/o (SPDT). Sleduje přepětí, podpětí, nesymetrii a výpadky fází s možností korekce pořadí fází a nastavení zpoždění sepnutí.

Relé CM-MPN.52S z řady CM třífázových monitorů pracuje s napětím 350-580 V AC 50/60 Hz a nabízí 2 c/o (SPDT) kontakty s proudovou zatížitelností 4 A při 250 V. Monitoruje všechny parametry fází včetně přepětí, podpětí, nesymetrie a výpadku, přičemž prahové hodnoty lze nastavit dle potřeby. Umožňuje volbu sledování pořadí fází, automatickou korekci pořadí a nastavení zpoždění sepnutí od okamžitého do 30 sekund. Výstupy lze konfigurovat jako společný signál nebo samostatné signály pro přepětí a podpětí. Připojení je realizováno šroubovými svorkami s dvojkomorovou klešťovou technologií a je k dispozici průhledný kryt pro zamezení neoprávněných zásahů.

Klíčové vlastnosti

  • Napěťový rozsah 350-580 V AC 50/60 Hz
  • 2 c/o (SPDT) výstupy s proudovou zatížitelností 4 A
  • Monitorování přepětí, podpětí, nesymetrie a výpadku fází
  • Nastavitelná prahová hodnota a zpoždění sepnutí (0-30 s)
  • Volba sledování a automatické korekce pořadí fází
  • Šroubové svorky s dvojkomorovou klešťovou technologií
Název parametru Hodnota
Funkce rozpoznání přepětí Ano
S odnímatelnými svorkami Ne
Funkce rozpoznání podpětí Ano
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0.1 s
Počet spínacích kontaktů 0
Výška 85.6 mm
Měřicí rozsah napětí 350 - 580 V
Max. přípustná doba zpoždění odezvy 200 s
Max. přípustná doba zpoždění odtahu 30 s
Jmenovité řídicí napájecí napětí Us AC 60 Hz 350 - 580 V
Funkce kontroly sledu fází Ano
Šířka 45 mm
Funkce rozpoznání výpadku fází Ano
Min. nastavitelná doba zpoždění odezvy 0 s
Druh napětí pro ovládání AC
Počet přepínacích kontaktů 2
Funkce rozpoznání asymetrie Ano
Hloubka 104.8 mm
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 350 - 580 V
Všechny parametry
Název parametru Hodnota
Funkce rozpoznání přepětí Ano
S odnímatelnými svorkami Ne
Funkce rozpoznání podpětí Ano
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0.1 s
Počet spínacích kontaktů 0
Výška 85.6 mm
Měřicí rozsah napětí 350 - 580 V
Max. přípustná doba zpoždění odezvy 200 s
Max. přípustná doba zpoždění odtahu 30 s
Jmenovité řídicí napájecí napětí Us AC 60 Hz 350 - 580 V
Funkce kontroly sledu fází Ano
Šířka 45 mm
Funkce rozpoznání výpadku fází Ano
Min. nastavitelná doba zpoždění odezvy 0 s
Druh napětí pro ovládání AC
Počet přepínacích kontaktů 2
Funkce rozpoznání asymetrie Ano
Hloubka 104.8 mm
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 350 - 580 V
