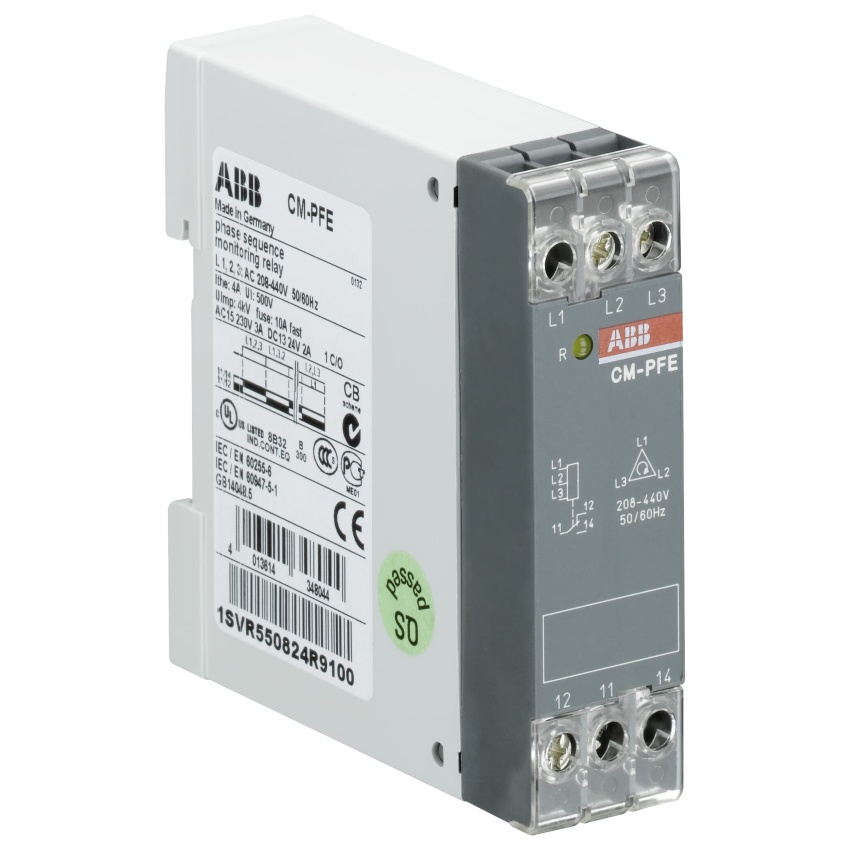

ABB RELÉ CM-PFE

Trojfázové monitorovací relé pro monitorování fázového sledu a detekci výpadku fáze. Relé ... Zobrazit více

Výrobce: ABB

Kód produktu: 43996345 Zkopírováno

Kód dodavatele: 1SVR550824R9100 Zkopírováno

EAN: 4013614348044 Zkopírováno

Šířka: 22.5 mm

Výška: 78 mm

Hloubka: 78.5 mm

Měřicí rozsah napětí: 208 - 440 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Trojfázové monitorovací relé pro monitorování fázového sledu a detekci výpadku fáze. Relé CM-PFE se používá pro monitorování trojfázové sítě z hlediska správnosti sledu fází a výpadku fáze. Pokud jsou přítomny všechny fáze a sled fází je správný, výstupní relé po uplynutí startovací prodlevy tS přitáhne. Pokud dojde k výpadku fáze, začíná běžet vypínací prodleva tV. Po uběhnutí této prodlevy výstupní relé automaticky odpadne. Po dobu napájení výstupního relé svítí žlutá LED dioda. V případě motorů které dále běží pouze na dvě fáze CM-PFE detekuje výpadek fáze v okamžiku, kdy reverzační napětí (reverse fed voltage) bude menší než 60% původně přivedeného napětí.
Název parametru Hodnota
Šířka 22.5 mm
Výška 78 mm
Hloubka 78.5 mm
Měřicí rozsah napětí 208 - 440 V
S odnímatelnými svorkami Ne
Funkce kontroly sledu fází Ano
Funkce rozpoznání výpadku fází Ano
Funkce rozpoznání podpětí Ne
Funkce rozpoznání přepětí Ne
Funkce rozpoznání asymetrie Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 208 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 208 - 440 V
Max. přípustná doba zpoždění odezvy 500 s
Min. nastavitelná doba zpoždění odezvy 0 s
Max. přípustná doba zpoždění odtahu 500 s
Min. nastavitelná doba zpoždění odtahu 0 s
Druh napětí pro ovládání AC
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 1
Všechny parametry
Název parametru Hodnota
Šířka 22.5 mm
Výška 78 mm
Hloubka 78.5 mm
Měřicí rozsah napětí 208 - 440 V
S odnímatelnými svorkami Ne
Funkce kontroly sledu fází Ano
Funkce rozpoznání výpadku fází Ano
Funkce rozpoznání podpětí Ne
Funkce rozpoznání přepětí Ne
Funkce rozpoznání asymetrie Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 208 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 208 - 440 V
Max. přípustná doba zpoždění odezvy 500 s
Min. nastavitelná doba zpoždění odezvy 0 s
Max. přípustná doba zpoždění odtahu 500 s
Min. nastavitelná doba zpoždění odtahu 0 s
Druh napětí pro ovládání AC
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 1
