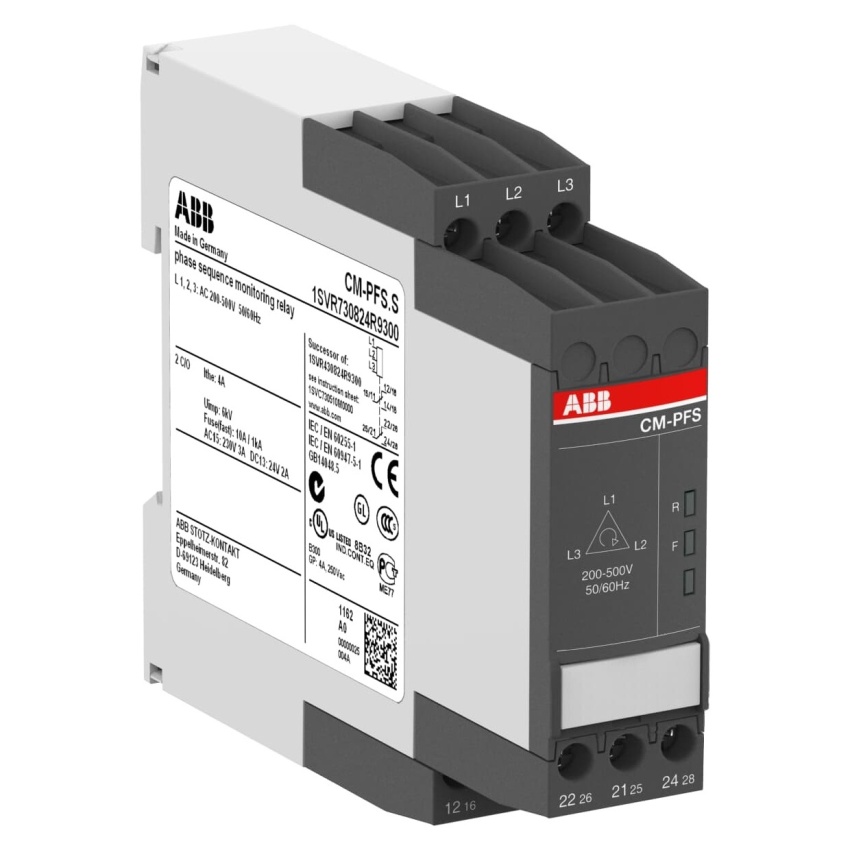

ABB RELÉ CM-PFS.S 3F MONITOR. 2C/O, L1-L2-L3=200-500VAC 50/60HZ ŠROUB. SVORKY 1SVR730824R9

Relé CM-PFS.S z řady CM třífázových monitorů sleduje ztrátu fáze a pořadí fází s pevně nas... Zobrazit více

Výrobce: ABB

Kód produktu: 81884382 Zkopírováno

Kód dodavatele: 1SVR730824R9300 Zkopírováno

EAN: 4016779851947 Zkopírováno

Šířka: 22.5 mm

Výška: 85.6 mm

Hloubka: 103.7 mm

Měřicí rozsah napětí: 200 - 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Relé CM-PFS.S z řady CM třífázových monitorů sleduje ztrátu fáze a pořadí fází s pevně nastavenými prahovými hodnotami a má 2 c/o výstupy s kontakty 250 V / 4 A.

Relé CM-PFS.S je součástí řady třífázových monitorů CM od ABB. Pracuje s jmenovitým napětím 200-500 V AC a nabízí výstup 2 c/o s kontakty dimenzovanými na 250 V / 4 A. Zařízení monitoruje ztrátu fáze a pořadí fází s pevně nastavenými prahovými hodnotami a využívá šroubovou technologii připojení s dvoukomorovými klešťovými svorkami.

Klíčové vlastnosti

  • Monitorování ztráty fáze a pořadí fází
  • Jmenovité napětí 200-500 V AC
  • 2 c/o výstupy s kontakty 250 V / 4 A
  • Pevně nastavené prahové hodnoty
  • Šroubová technologie připojení
  • Dvoukomorové klešťové svorky
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Měřicí rozsah napětí 200 - 500 V
S odnímatelnými svorkami Ne
Funkce kontroly sledu fází Ano
Funkce rozpoznání výpadku fází Ano
Funkce rozpoznání podpětí Ne
Funkce rozpoznání přepětí Ne
Funkce rozpoznání asymetrie Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 200 - 500 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 200 - 500 V
Max. přípustná doba zpoždění odezvy 500 s
Min. nastavitelná doba zpoždění odezvy 0 s
Max. přípustná doba zpoždění odtahu 0 s
Min. nastavitelná doba zpoždění odtahu 0 s
Druh napětí pro ovládání AC
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 2
