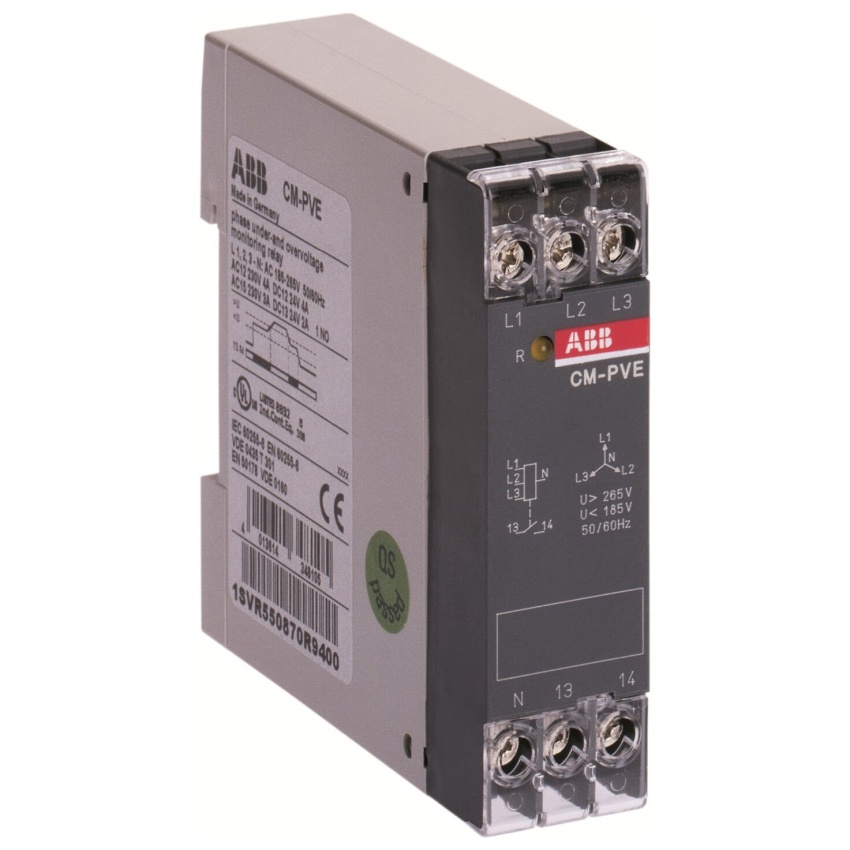

ABB RELÉ CM-PVE MONITOROVACÍ

Relé CM-PVE se používá pro monitorování napájecích napětí z hlediska přepětí a podpětí, a ... Zobrazit více

Výrobce: ABB

Kód produktu: 80997207 Zkopírováno

Kód dodavatele: 1SVR550871R9500 Zkopírováno

EAN: 4013614348112 Zkopírováno

Funkce rozpoznání přepětí: Ano

S odnímatelnými svorkami: Ne

Funkce rozpoznání podpětí: Ano

Počet rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Relé CM-PVE se používá pro monitorování napájecích napětí z hlediska přepětí a podpětí, a dále pro sledování výpadku fáze. Pokud jsou přítomna všechna napětí (a nula) se správnou hodnotou, dostane výstupní relé napájení po uplynutí startovací prodlevy tS (relé přitáhne). Pokud napětí překročí nebo poklesne pod pevně stanovenou prahovou hodnotu, nebo pokud dojde k výpadku fáze, začíná běžet vypínací prodleva tV. Po uběhnutí této prodlevy ztratí výstupní relé napájení. Jakmile se napětí vrátí a pohybuje se v tolerančním rozsahu, začíná běžet časování tS. Po uběhnutí této doby výstupní relé automaticky ztratí napájení. V době aktivace výstupního relé svítí žlutá LED dioda.
Název parametru Hodnota
Funkce rozpoznání přepětí Ano
S odnímatelnými svorkami Ne
Funkce rozpoznání podpětí Ano
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0 s
Počet spínacích kontaktů 1
Výška 78 mm
Měřicí rozsah napětí 320 - 460 V
Max. přípustná doba zpoždění odezvy 500 s
Max. přípustná doba zpoždění odtahu 500 s
Jmenovité řídicí napájecí napětí Us AC 60 Hz 320 - 460 V
Funkce kontroly sledu fází Ne
Šířka 22.5 mm
Funkce rozpoznání výpadku fází Ano
Min. nastavitelná doba zpoždění odezvy 0 s
Druh napětí pro ovládání AC
Počet přepínacích kontaktů 0
Funkce rozpoznání asymetrie Ne
Hloubka 78.5 mm
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 320 - 460 V
