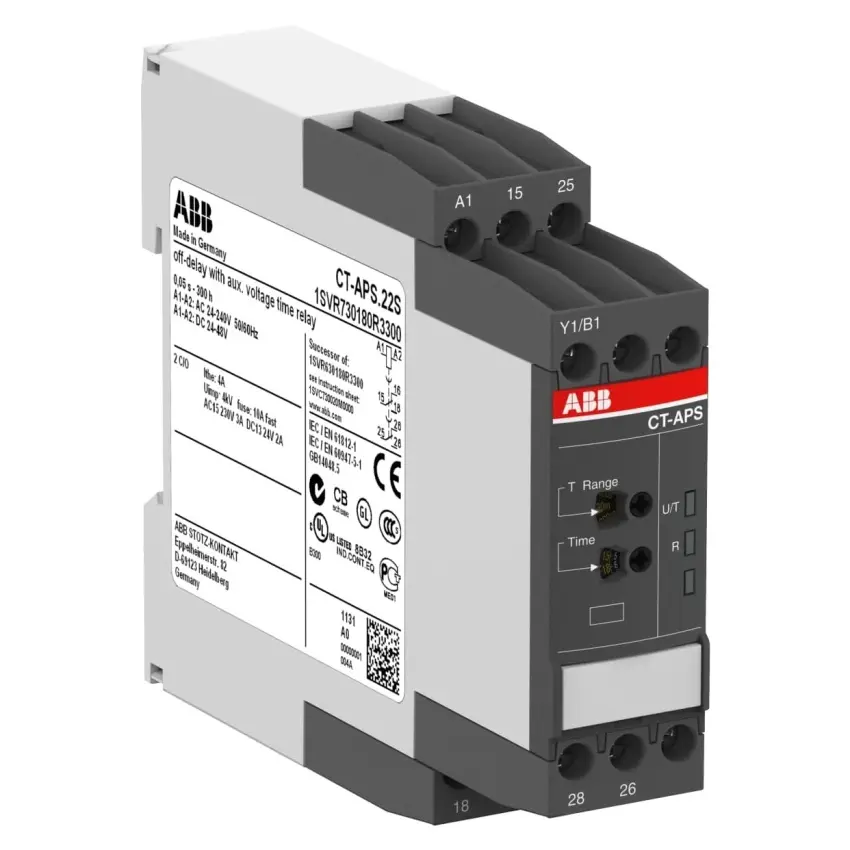

ABB RELÉ CT-APS.22S ŠROUB. SVORKY 1SVR730180R3300

Elektronické časové relé ABB CT-APS.22S s funkcí zpoždění vypnutí a 10 časovými rozsahy od... Zobrazit více

Výrobce: ABB

Kód produktu: 82299219 Zkopírováno

Kód dodavatele: 1SVR730180R3300 Zkopírováno

EAN: 4016779851527 Zkopírováno

Šířka: 22.5 mm

Výška: 85.6 mm

Hloubka: 103.7 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Elektronické časové relé ABB CT-APS.22S s funkcí zpoždění vypnutí a 10 časovými rozsahy od 0,05 s do 300 h. Napájení 24-48 V DC / 24-240 V AC, výstup 2 c/o (SPDT) s kontakty 250 V / 4 A.

Časové relé CT-APS.22S z řady CT-S od ABB nabízí funkci OFF-delay s možností nastavení v deseti časových rozsazích od 0,05 sekundy do 300 hodin. Zařízení pracuje s napájecím napětím 24-48 V DC nebo 24-240 V AC a disponuje výstupem 2 c/o (SPDT) s kontakty dimenzovanými na 250 V / 4 A. Ovládací vstup je napěťově vázaný a relé je vybaveno šroubovou technologií připojení s dvoukomorovými klešťovými svorkami, což zajišťuje spolehlivé připojení.

Klíčové vlastnosti

  • Funkce OFF-delay (zpoždění vypnutí)
  • 10 časových rozsahů od 0,05 s do 300 h
  • Napájení 24-48 V DC / 24-240 V AC
  • Výstup 2 c/o (SPDT), kontakty 250 V / 4 A
  • Napěťově vázaný ovládací vstup
  • Šroubová technologie připojení s dvoukomorovými klešťovými svorkami
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ano
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
Všechny parametry
Název parametru Hodnota
Šířka 22.5 mm
Výška 85.6 mm
Hloubka 103.7 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ne
Funkce zpoždění odtahu Ano
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 4 A
Vhodné pro montáž DIN lišty Ano
