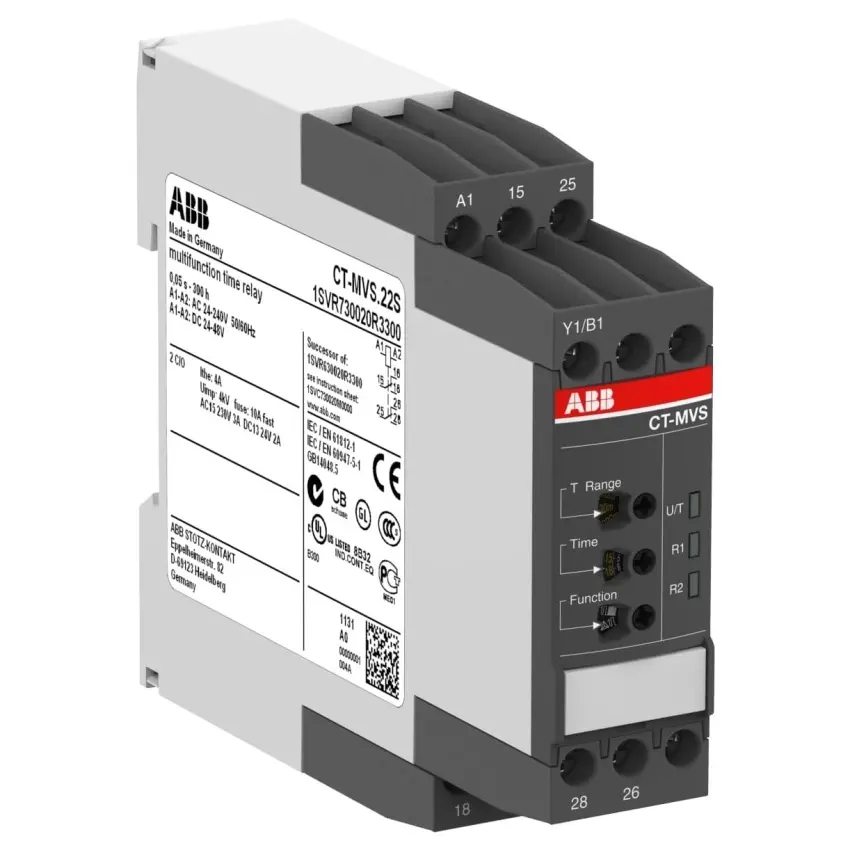

ABB RELÉ CT-MVS.22S ŠR. SVORKY 1SVR730020R3300

Multifunkční elektronické časové relé CT-MVS.22S s 10 časovými funkcemi a rozsahem od 0,05... Zobrazit více

Výrobce: ABB

Kód produktu: 82598698 Zkopírováno

Kód dodavatele: 1SVR730020R3300 Zkopírováno

EAN: 4016779851404 Zkopírováno

Možnost dálkového ovládání: Ne

Vhodné pro čelní montáž: Ne

Výška: 85.6 mm

Se zásuvnou paticí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Multifunkční elektronické časové relé CT-MVS.22S s 10 časovými funkcemi a rozsahem od 0,05 s do 300 h. Napájení 24-48 V DC / 24-240 V AC, výstup 2 c/o (SPDT) s kontakty 250 V / 4 A.

Časové relé CT-MVS.22S z řady CT-S nabízí deset časových funkcí a deset časových rozsahů od 0,05 sekundy až do 300 hodin. Zařízení pracuje s napájecím napětím 24 - 48 V DC nebo 24 - 240 V AC a disponuje výstupem 2 c/o (SPDT) s kontakty dimenzovanými na 250 V / 4 A. Ovládací vstup je napěťově vázaný (neplovoucí) a relé je vybaveno šroubovou technologií připojení s dvoukomorovými klešťovými svorkami. K dispozici je také průhledný kryt s možností zapečetění pro ochranu proti neoprávněným změnám.

Klíčové vlastnosti

  • 10 časových funkcí a 10 časových rozsahů (0,05 s až 300 h)
  • Napájení 24-48 V DC / 24-240 V AC
  • Výstup 2 c/o (SPDT) s kontakty 250 V / 4 A
  • Napěťově vázaný ovládací vstup
  • Šroubová připojovací technologie s dvoukomorovými klešťovými svorkami
  • Volitelný průhledný kryt s možností zapečetění
Název parametru Hodnota
Možnost dálkového ovládání Ne
Vhodné pro čelní montáž Ne
Výška 85.6 mm
Se zásuvnou paticí Ne
Počet výstupů, bez zpoždění, přepínač 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Počet výstupů, bez zpoždění, pracovní kontakt 0
Druh napětí pro ovládání AC/DC
Funkce hvězda/trojúhelník Ano
Funkce tvarování impulzu Ano
Počet výstupů, se zpožděním, přepínač 2
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Hloubka 103.7 mm
Funkce zpožděné reakce Ano
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Jmenovitý proud 4 A
Funkce blikání začínající pauzou, pevně nastavený čas Ano
Funkce blikání začínající impulzem, pevně nastavený čas Ano
S polovodičovým výstupem Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce zpoždění odtahu Ano
Vhodné pro montáž DIN lišty Ano
Šířka 22.5 mm
Funkce zapnutí vzestupnou hranou Ano
Funkce blikání začínající pauzou, variabilní Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Funkce vypínání sestupnou hranou Ano
Počet výstupů, se zpožděním, pracovní kontakt 0
Funkce blikání začínající impulzem, variabilní Ne
Počet výstupů, se zpožděním, rozpojovací kontakt 0
