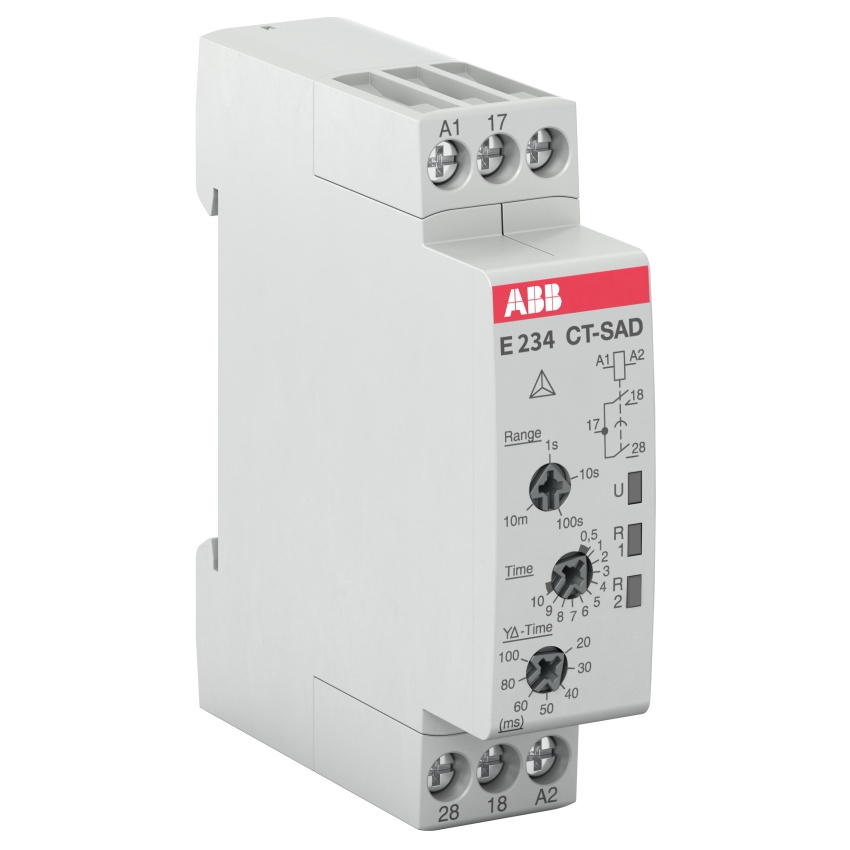

ABB RELÉ CT-SAD.22, HVĚZDA-TROJÚHELNÍK, 24-240VAC, 24-48VDC

Elektronické časové relé CT-SAD.22 s funkcí hvězda-trojúhelník a čtyřmi časovými rozsahy o... Zobrazit více

Výrobce: ABB

Kód produktu: 81752269 Zkopírováno

Kód dodavatele: 1SVR500210R0100 Zkopírováno

EAN: 4016779657716 Zkopírováno

Šířka: 17.5 mm

Výška: 80 mm

Hloubka: 63 mm

Se zásuvnou paticí: Ne

Na objednání obvykle do 8 dnů

K vyzvednutí na pobočkách obvykle do 8 dnů

Popis Parametry
Elektronické časové relé CT-SAD.22 s funkcí hvězda-trojúhelník a čtyřmi časovými rozsahy od 0,05 s do 10 min. Napájení 24-48 V DC / 24-240 V AC, výstup 2 n/o kontakty 250 V / 5 A.

CT-SAD.22 je jednofunkční elektronické časové relé z řady CT-D od ABB. Nabízí hvězda-trojúhelník funkci s nastavitelným přechodovým časem od 20 ms do 50 ms a čtyřmi časovými rozsahy od 0,05 sekundy do 10 minut. Relé pracuje s napájecím napětím 24 - 48 V DC nebo 24 - 240 V AC a disponuje dvěma výstupy s normálně otevřenými kontakty, které jsou dimenzovány na 250 V a 5 A.

Klíčové vlastnosti

  • Funkce hvězda-trojúhelník
  • Čtyři časové rozsahy: 0,05 s až 10 min
  • Nastavitelný přechodový čas 20 ms až 50 ms
  • Napájení 24-48 V DC / 24-240 V AC
  • Výstup 2 n/o kontakty, 250 V / 5 A
Název parametru Hodnota
Šířka 17.5 mm
Výška 80 mm
Hloubka 63 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ano
Funkce zpoždění odtahu Ne
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 2
Počet výstupů, se zpožděním, přepínač 0
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 5 A
Vhodné pro montáž DIN lišty Ano
Všechny parametry
Název parametru Hodnota
Šířka 17.5 mm
Výška 80 mm
Hloubka 63 mm
Se zásuvnou paticí Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Funkce blikání začínající pauzou, pevně nastavený čas Ne
Funkce blikání začínající impulzem, pevně nastavený čas Ne
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
S polovodičovým výstupem Ne
Funkce zpožděné reakce Ne
Funkce zapnutí vzestupnou hranou Ne
Funkce hvězda/trojúhelník Ano
Funkce zpoždění odtahu Ne
Funkce vypínání sestupnou hranou Ne
Funkce tvarování impulzu Ne
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Jmenovité řídicí napájecí napětí Us DC 24 - 48 V
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 2
Počet výstupů, se zpožděním, přepínač 0
K nasazení na stykač Ne
Výstupy, přepínatelné se zpožděním/bez zpoždění Ne
Druh napětí pro ovládání AC/DC
Vhodné pro čelní montáž Ne
Jmenovitý proud 5 A
Vhodné pro montáž DIN lišty Ano
