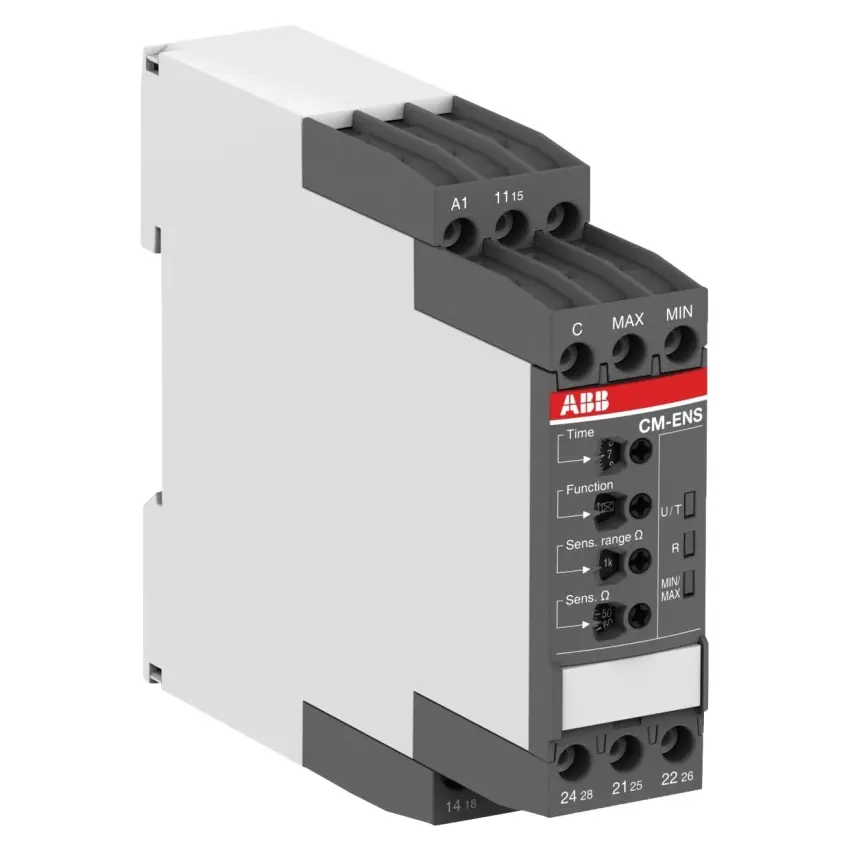

ABB RELÉ MONITOR. CM-ENS.31S, HLÍDÁNÍ KAPALIN

CM-ENS.31S je relé pro monitorování hladiny vodivých kapalin s napájením 24 - 240 V AC/DC ... Zobrazit více

Výrobce: ABB

Kód produktu: 81777214 Zkopírováno

Kód dodavatele: 1SVR730850R0300 Zkopírováno

EAN: 4013614502910 Zkopírováno

S odnímatelnými svorkami: Ne

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 240 V

Výška: 85.6 mm

Počet spínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
CM-ENS.31S je relé pro monitorování hladiny vodivých kapalin s napájením 24 - 240 V AC/DC a výstupem 2 c/o (SPDT). Umožňuje nastavení citlivosti a zpoždění sepnutí či rozepnutí.

Relé CM-ENS.31S z řady CM slouží k monitorování hladiny vodivých kapalin a ochraně čerpadel proti chodu nasucho nebo nádrží proti přetečení. Napájecí napětí je 24 - 240 V AC/DC a výstup tvoří 2 c/o (SPDT) kontakty s hodnotou 250 V / 4 A. Citlivost a pracovní princip lze nastavit pomocí předního potenciometru, stejně jako ON- nebo OFF-zpoždění v rozsahu 0,1 až 10 sekund. K dispozici jsou příslušenství jako elektrody a průhledný kryt s možností zapečetění, přičemž připojení je realizováno šroubovacími svorkami s dvojitou komorou.

Klíčové vlastnosti

  • Napájení 24 - 240 V AC/DC
  • Výstup 2 c/o (SPDT) kontakty 250 V / 4 A
  • Nastavitelná citlivost a pracovní princip
  • ON- a OFF-zpoždění 0,1–10 s
  • Šroubovací svorky s dvojitou komorou
  • Volitelné elektrody a zapečetitelný průhledný kryt
Název parametru Hodnota
S odnímatelnými svorkami Ne
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 240 V
Výška 85.6 mm
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Min. nastavitelná doba zpoždění odtahu 0.1 s
Počet přepínacích kontaktů 2
Hloubka 103.7 mm
Fyzikální princip měření Vodivé
Šířka 22.5 mm
Max. přípustná doba zpoždění odtahu 30 s
Počet elektrodových vstupů 3
Možnost kaskádového zapojení Ano
Jmenovité řídicí napájecí napětí Us DC 24 - 240 V
Max. přípustná doba zpoždění přítahu 30 s
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 240 V
Druh napětí pro ovládání AC/DC
Nastavitelná citlivost odezvy Ano
Typ el. připojení Šroubové připojení
Min. nastavitelná doba zpoždění přítahu 0.1 s
