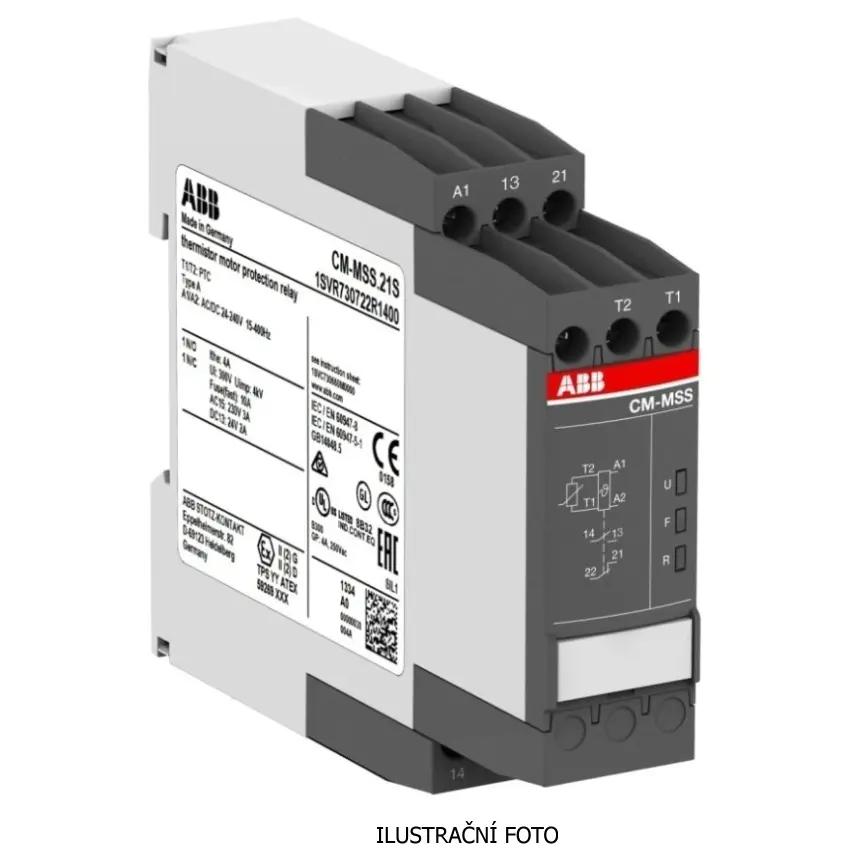

ABB RELÉ MONITOR. CM-MSS.21P

CM-MSS.21P je termistorové motorové ochranné relé s napájením 24-240 V AC/DC a výstupem SP... Zobrazit více

Výrobce: ABB

Kód produktu: 82291990 Zkopírováno

Kód dodavatele: 1SVR740722R1400 Zkopírováno

EAN: 4013614496516 Zkopírováno

Možnost externího resetu: Ano

Počet rozpínacích kontaktů: 1

Druh napětí pro ovládání: AC/DC

Šířka: 22.5 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
CM-MSS.21P je termistorové motorové ochranné relé s napájením 24-240 V AC/DC a výstupem SPDT 250 V/4 A. Monitoruje PTC teplotní senzory podle principu uzavřeného obvodu s automatickým resetem po odstranění poruchy.

Relé CM-MSS.21P z řady CM-MSS slouží k ochraně motorů pomocí termistorových teplotních senzorů PTC. Pracuje s napájecím napětím 24 - 240 V AC/DC a disponuje jedním spínacím výstupem 1 n/c + 1 n/o (SPDT) s kontakty dimenzovanými na 250 V / 4 A. Senzorový okruh je monitorován na zkrat i přerušení vodiče a relé se automaticky resetuje po odstranění závady. Zařízení je certifikováno podle směrnice ATEX 94/9/EC a nabízí technologii Easy Connect s bezúdržbovými push-in svorkami. K dispozici je také průhledný kryt pro ochranu proti neoprávněným zásahům.

Klíčové vlastnosti

  • Napájení 24 - 240 V AC/DC
  • Výstup 1 n/c + 1 n/o (SPDT), 250 V / 4 A
  • Monitorování PTC teplotních senzorů podle uzavřeného obvodu
  • Detekce zkratu i přerušení vodiče v senzorovém okruhu
  • Automatický reset po odstranění poruchy
  • Certifikace ATEX 94/9/EC, Easy Connect technologie s push-in svorkami
Název parametru Hodnota
Možnost externího resetu Ano
Počet rozpínacích kontaktů 1
Druh napětí pro ovládání AC/DC
Šířka 22.5 mm
Druh připojení pomocného proudového obvodu Pružinová svorka
Počet měřicích obvodů 1
Jmenovité řídicí napájecí napětí Us 24 - 240 V
Hloubka 103.7 mm
S odnímatelnými svorkami Ne
Možnost uložení chyb Ne
Výška 85.6 mm
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
Všechny parametry
Název parametru Hodnota
Možnost externího resetu Ano
Počet rozpínacích kontaktů 1
Druh napětí pro ovládání AC/DC
Šířka 22.5 mm
Druh připojení pomocného proudového obvodu Pružinová svorka
Počet měřicích obvodů 1
Jmenovité řídicí napájecí napětí Us 24 - 240 V
Hloubka 103.7 mm
S odnímatelnými svorkami Ne
Možnost uložení chyb Ne
Výška 85.6 mm
Počet přepínacích kontaktů 0
Počet spínacích kontaktů 1
