ABB ROZVODNICE CA23R IP44 48 MODULŮ 125A 2CPX052234R9999

ABB rozvodnice CA23R IP44, 48 modulů, 125 A Rozvodnice ABB CA23R z řady ComfortLine je k... Zobrazit více

Výrobce: ABB

Kód produktu: 83710955 Zkopírováno

Kód dodavatele: 2CPX052234R9999 Zkopírováno

EAN: 4011617522348 Zkopírováno

Způsob montáže: Instalace na omítku

Počet řad: 2

Šířka v modulárních jednotkách: 24

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

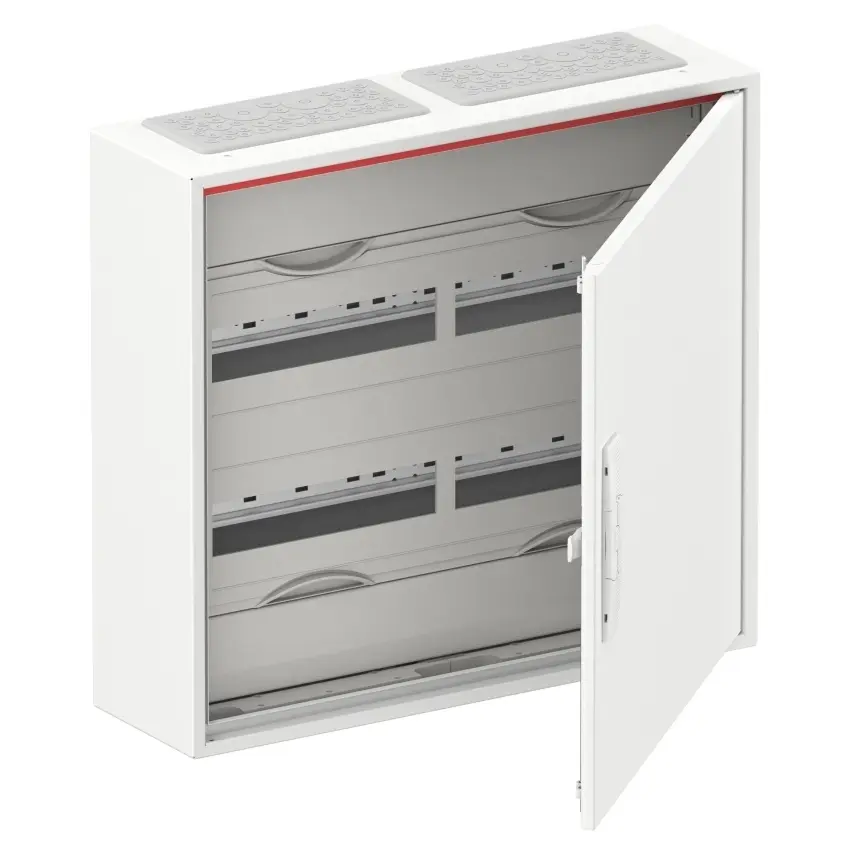

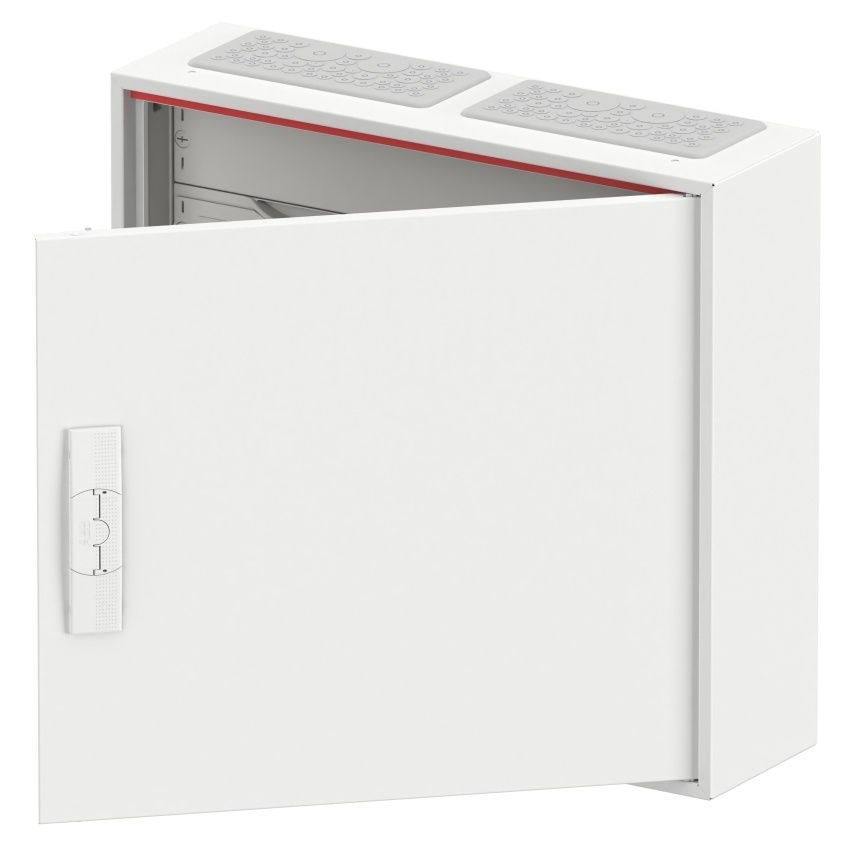

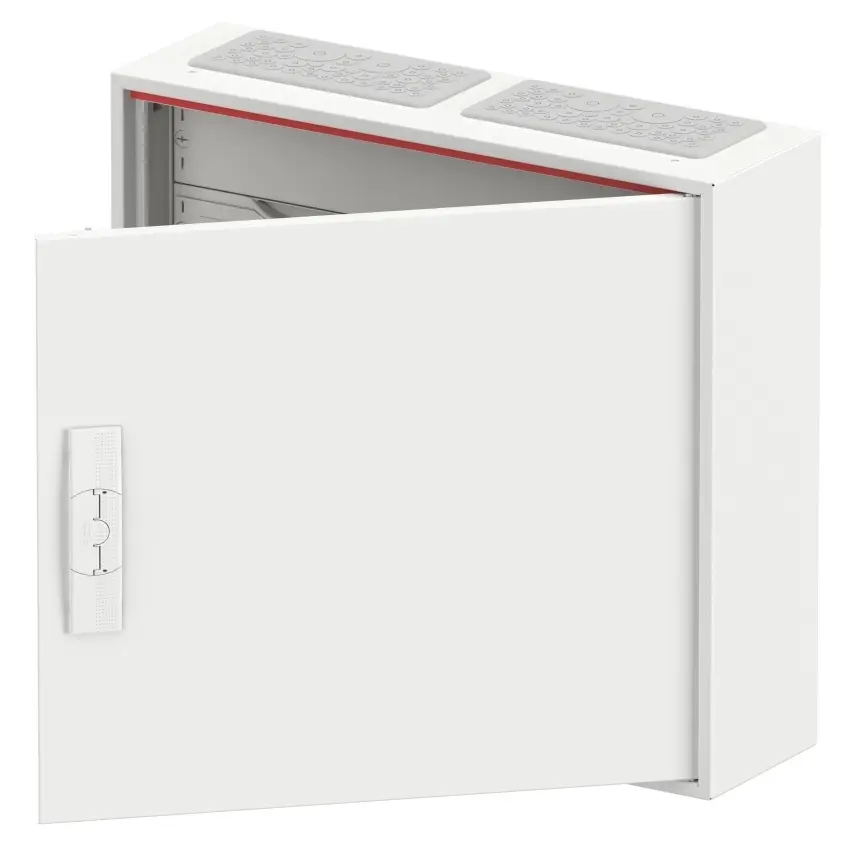

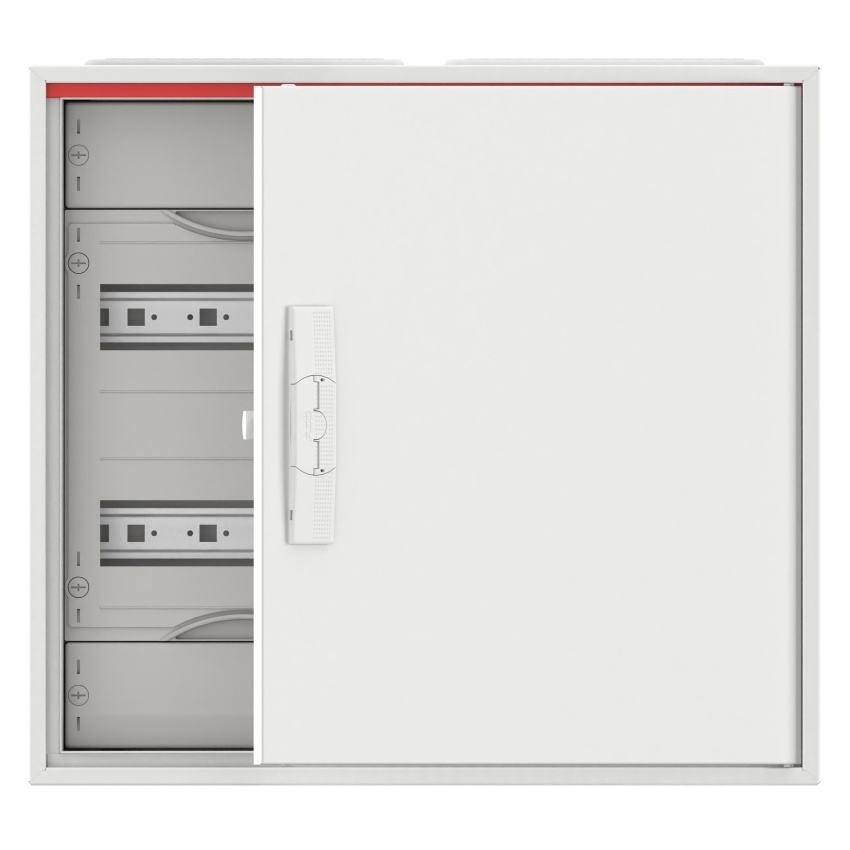

ABB rozvodnice CA23R IP44, 48 modulů, 125 A

Rozvodnice ABB CA23R z řady ComfortLine je kompaktní nástěnný rozvaděč určený pro vnitřní instalace. Nabízí kapacitu až 48 modulů ve dvou řadách a je navržena pro jmenovitý proud 125 A a napětí do 400 V AC. Skříň je vyrobena z ocelového plechu s práškově lakovaným povrchem v odstínu RAL 9016 a splňuje stupeň krytí IP44 i třídu ochrany II (dvojitá izolace). Rozvaděč je vybaven jednokřídlými ocelovými dveřmi s úhlem otevření 120° a standardním otočným uzávěrem. Uvnitř se nachází rozvodný modul, rychlospojky N/PE a integrovaná lišta pro upevnění kabelů. Konstrukce s rázovou houževnatostí IK07 zaručuje odolnost a dlouhou životnost při běžném provozu.

Klíčové vlastnosti

  • Kompaktní rozvaděč ABB ComfortLine CA23R
  • Povrchová montáž pro vnitřní použití
  • Kapacita 48 modulů ve 2 řadách
  • Jmenovitý proud 125 A, napětí do 400 V AC
  • Třída ochrany II (dvojitá izolace)
  • Stupeň krytí IP44, rázová houževnatost IK07
  • Skříň a dveře z ocelového plechu, barva RAL 9016
  • Jednokřídlé dveře s úhlem otevření 120°
  • Otočný uzávěr s 90° mechanismem
  • Kabelové vstupy přes membránové a předlisované příruby
  • Integrovaná lišta pro upevnění kabelů
  • Dodáváno se smontovaným rozvodným modulem
  • Rychlospojky N/PE typu Quick-Terminal
  • Rozměry: 500 × 550 × 160 mm
  • Materiál: ocel, povrchová úprava práškovým lakem
Název parametru Hodnota
Způsob montáže Instalace na omítku
Počet řad 2
Šířka v modulárních jednotkách 24
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Jediné
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 0 mm
Montážní výška 0 mm
Montážní šířka 0 mm
Vnitřní hloubka 152 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ano
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP44
Výška 500 mm
Šířka 550 mm
Hloubka 160 mm
