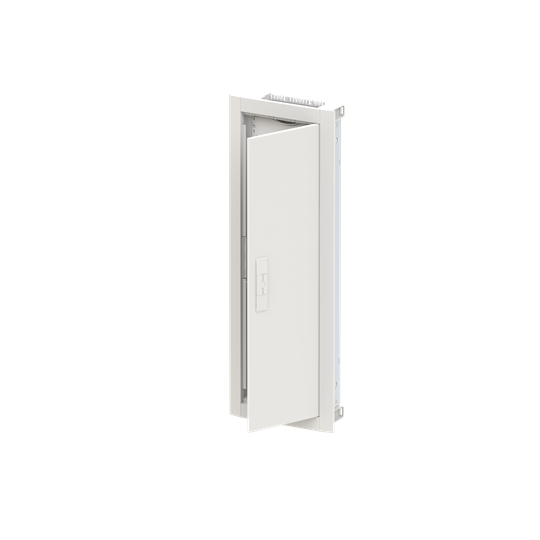

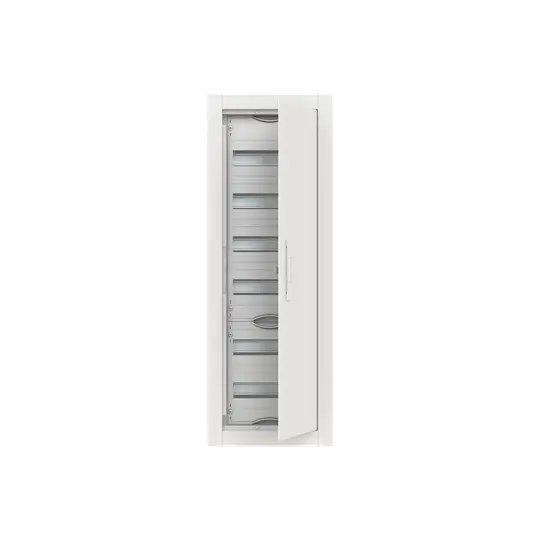

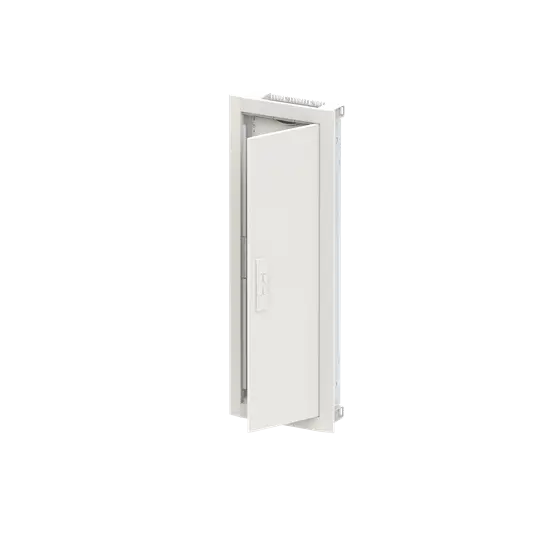

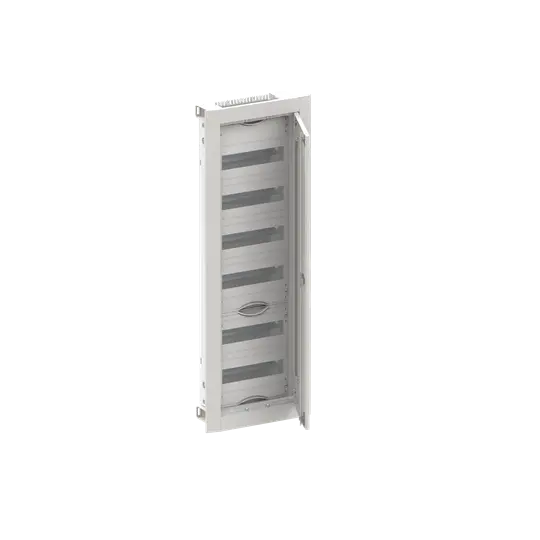

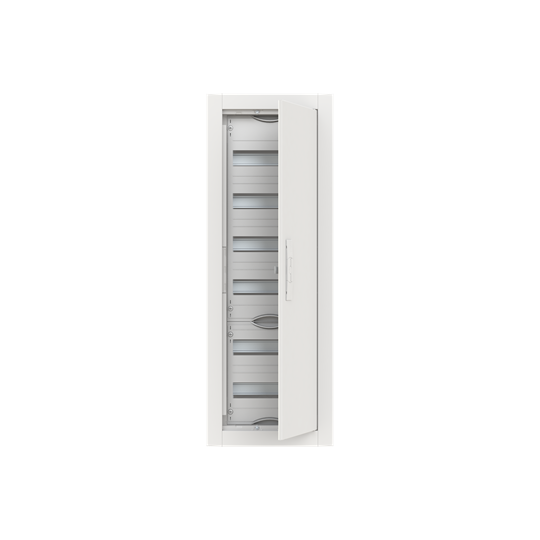

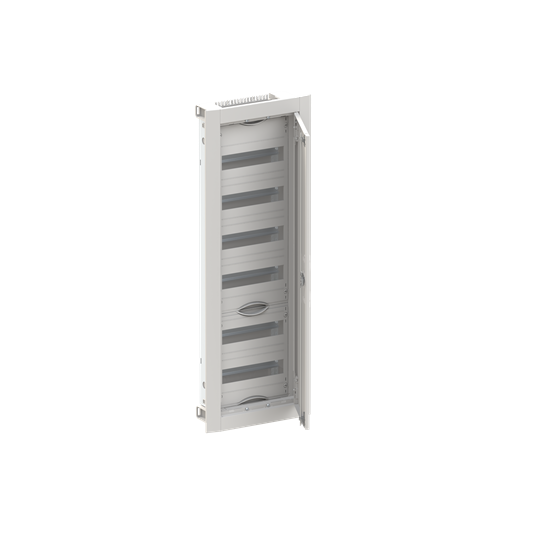

ABB ROZVODNICE CU16V 6ŘAD ZAPUST. PLECH. S DVÍŘKY ROZTEČ: 125MM 2CPX052609R9999

Compact distribution board CU16V od ABB s krytím IP30 a proudovou zatížitelností 125 A, vy... Zobrazit více

Výrobce: ABB

Kód produktu: 83474553 Zkopírováno

Kód dodavatele: 2CPX052609R9999 Zkopírováno

EAN: 4011617526094 Zkopírováno

Způsob montáže: Instalace pod omítku

Počet řad: 6

Šířka v modulárních jednotkách: 12

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Compact distribution board CU16V od ABB s krytím IP30 a proudovou zatížitelností 125 A, vyrobený z lakovaného ocelového plechu v RAL 9016. Součástí je kovové dveře s pravým nebo levým pantem a předpřipravenými vstupy pro kabely.

Compact distribution board CU16V je částečně sestavená rozvodná skříň pro vnitřní použití s krytím IP30 a třídou ochrany II, kterou lze v kombinaci se zemnicím setem rozšířit na třídu ochrany I. Skříň je vyrobena z lakovaného ocelového plechu v barvě RAL 9016 a obsahuje kovové dveře s úhlem otevírání 120 stupňů, které lze osadit panty na pravou nebo levou stranu. Kabelové vstupy jsou předpřipraveny na horní i spodní straně pomocí posuvných dílů, což usnadňuje instalaci. Rozvodná skříň splňuje normy EN 61439-1 a EN 61439-3 a disponuje integrovanou lištou pro upevnění kabelů a rychlými svorkami N/PE pro snadné připojení.

Klíčové vlastnosti

  • Krytí IP30, třída ochrany II (možnost rozšíření na I)
  • Proudová zatížitelnost 125 A, napětí 400 V AC
  • Rozměry 1014 x 365 x 125 mm, 6 modulových jednotek
  • Lakovaný ocelový plech RAL 9016, kovové dveře s úhlem otevírání 120°
  • Předpřipravené kabelové vstupy na horní a spodní straně
  • Integrovaná lišta pro upevnění kabelů a N/PE rychlé svorky
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 6
Šířka v modulárních jednotkách 12
Druh krytu Dveře
Typ krytu Zavřené
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 992 mm
Montážní šířka 307 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ne
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 1014 mm
Šířka 365 mm
Hloubka 125 mm
Druh dveří Jediné
