ABB ROZVODNICE CU26V ZAPUST. PLECH S DVÍŘKY, ROZTEČ: 125 MM 2CPX052615R9999

Compact distribution board CU26V od ABB s krytím IP30 a proudovou zatížitelností 125 A, vy... Zobrazit více

Výrobce: ABB

Kód produktu: 83702440 Zkopírováno

Kód dodavatele: 2CPX052615R9999 Zkopírováno

EAN: 4011617526155 Zkopírováno

Způsob montáže: Instalace pod omítku

Počet řad: 6

Šířka v modulárních jednotkách: 24

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

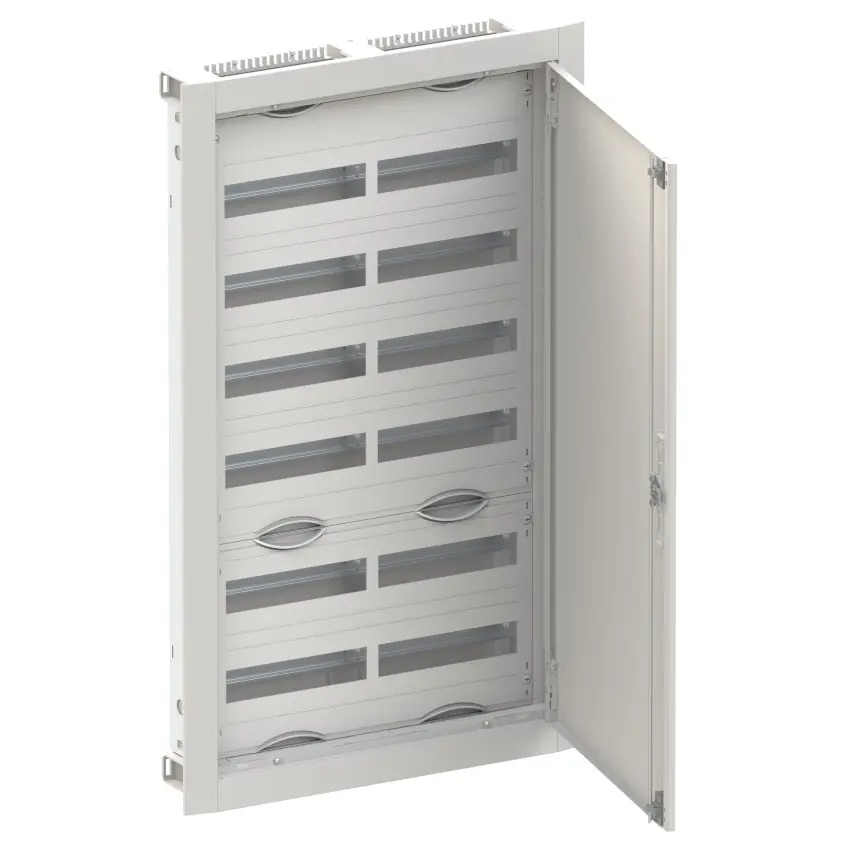

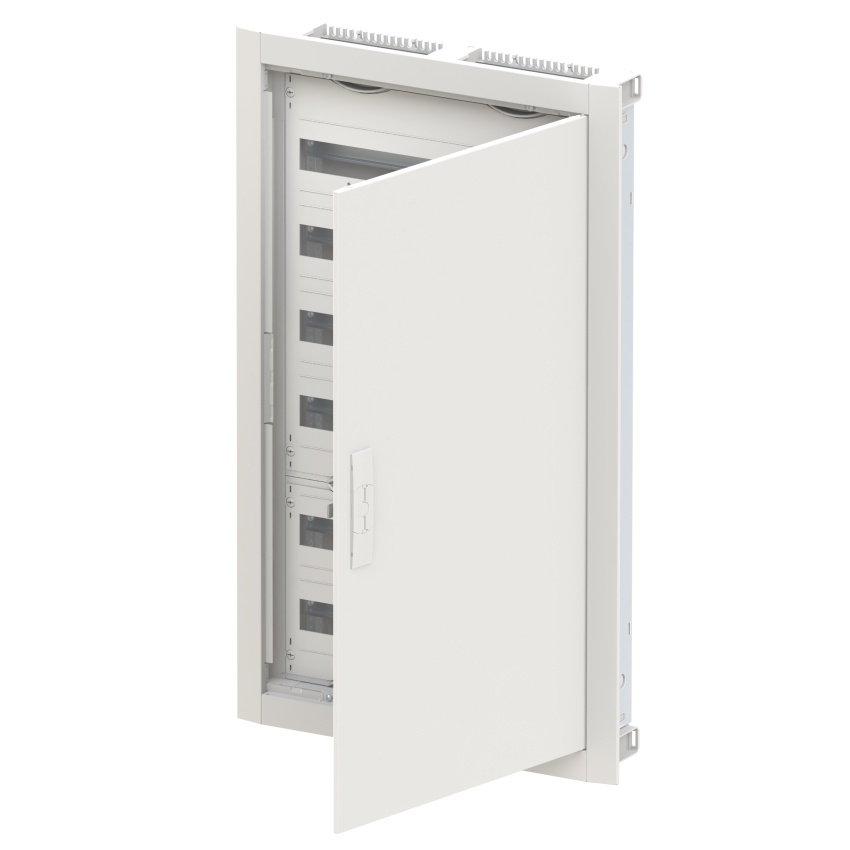

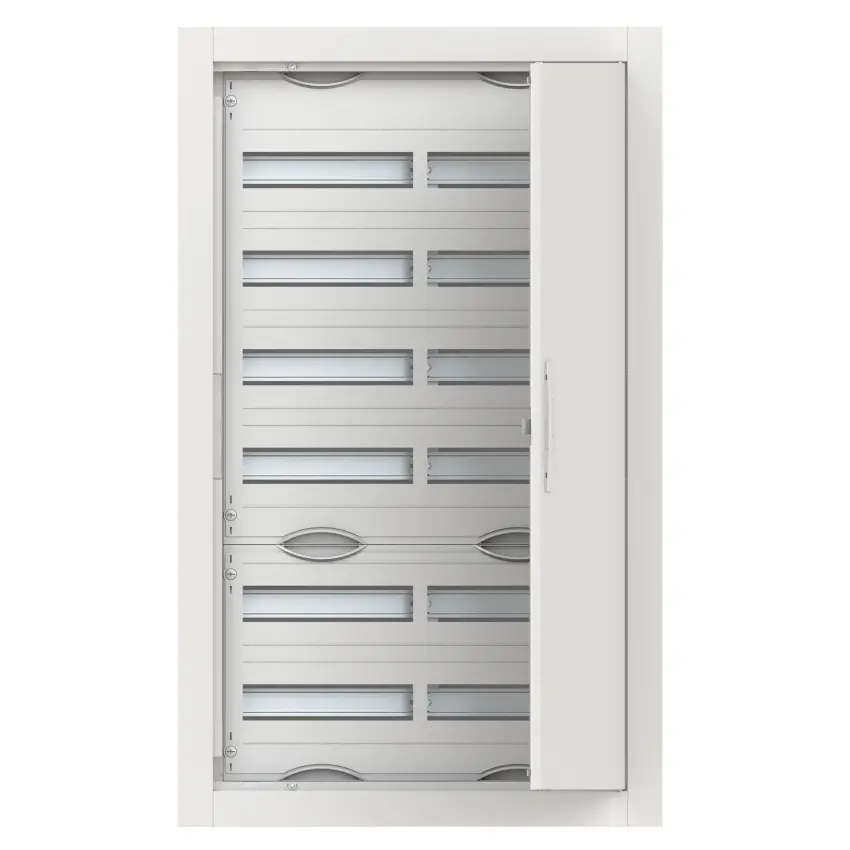

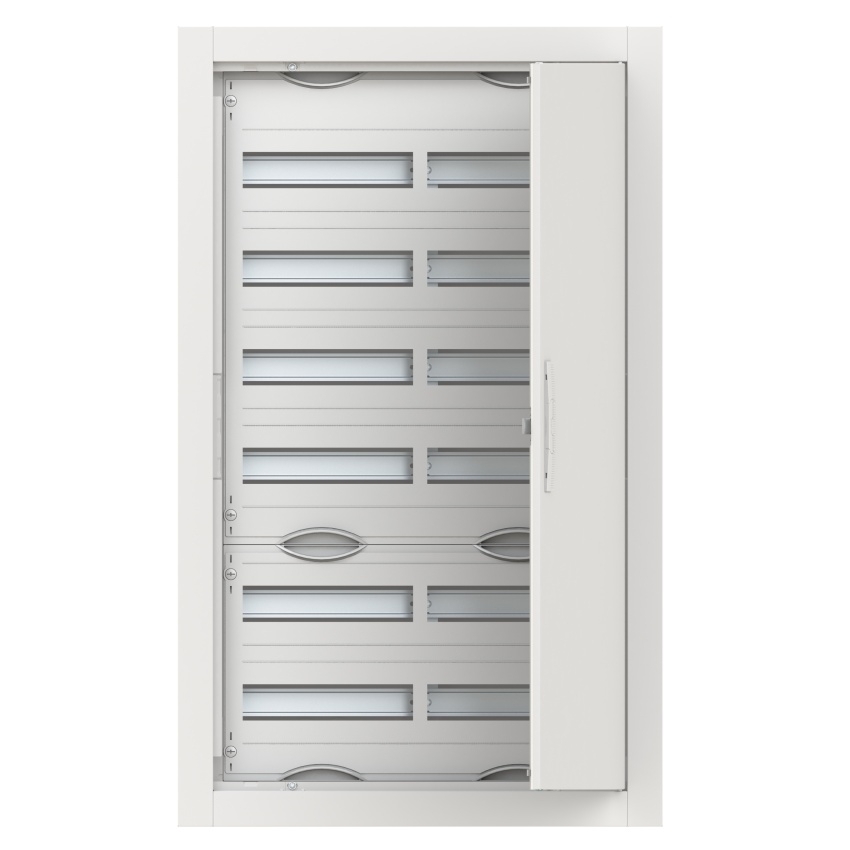

Compact distribution board CU26V od ABB s krytím IP30 a proudovou zatížitelností 125 A, vyrobený z ocelového plechu s práškovým lakováním v RAL 9016. Součástí je kovové dveře s úhlem otevření 120° a možností montáže na pravou nebo levou stranu.

Rozvaděč CU26V je částečně sestavená skříň pro vnitřní použití s krytím IP30 a stupněm ochrany třídy II, kterou lze v kombinaci se zemnícím setem rozšířit na třídu I. Konstrukce z ocelového plechu s práškovým lakem v RAL 9016 zahrnuje kovové dveře s možností otevírání na pravou nebo levou stranu a úhlem 120 stupňů. Předpřipravené vstupy pro kabely jsou umístěny nahoře i dole, rozvaděč disponuje integrovanou lištou pro upevnění kabelů a rychlosvorkami N/PE, což usnadňuje instalaci a rozšíření o další pole.

Klíčové vlastnosti

  • Krytí IP30, třída ochrany II (možnost třídy I s doplňkem)
  • Průřezový proud 125 A, napětí 400 V AC 50/60 Hz
  • Kovové dveře s úhlem otevření 120° a možností montáže na pravou nebo levou stranu
  • Předpřipravené kabelové vstupy nahoře i dole
  • Integrovaná lišta pro upevnění kabelů a N/PE rychlosvorky
  • Rozměry 1014 x 615 x 125 mm, práškový lak RAL 9016
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 6
Šířka v modulárních jednotkách 24
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Jediné
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 992 mm
Montážní šířka 557 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ne
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 1014 mm
Šířka 615 mm
Hloubka 125 mm
