ABB ROZVODNICE CU27V 7ŘAD ZAPUST. PLECH. S DVÍŘKY ROZTEČ: 125MM 2CPX052616R9999

83724930_ABB_Foto1.jpg 83724930_ABB_Foto2.jpg 83724930_ABB_Foto3.jpg
Rozvodnice ABB ComfortLine CU27V pro zapuštěnou montáž s 7 řadami, kovovými dveřmi a rozte... Zobrazit více

Výrobce: ABB

Kód produktu: 83724930 Zkopírováno

Kód dodavatele: 2CPX052616R9999 Zkopírováno

EAN: 4011617526162 Zkopírováno

Způsob montáže: Instalace pod omítku

Počet řad: 7

Šířka v modulárních jednotkách: 24

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
​

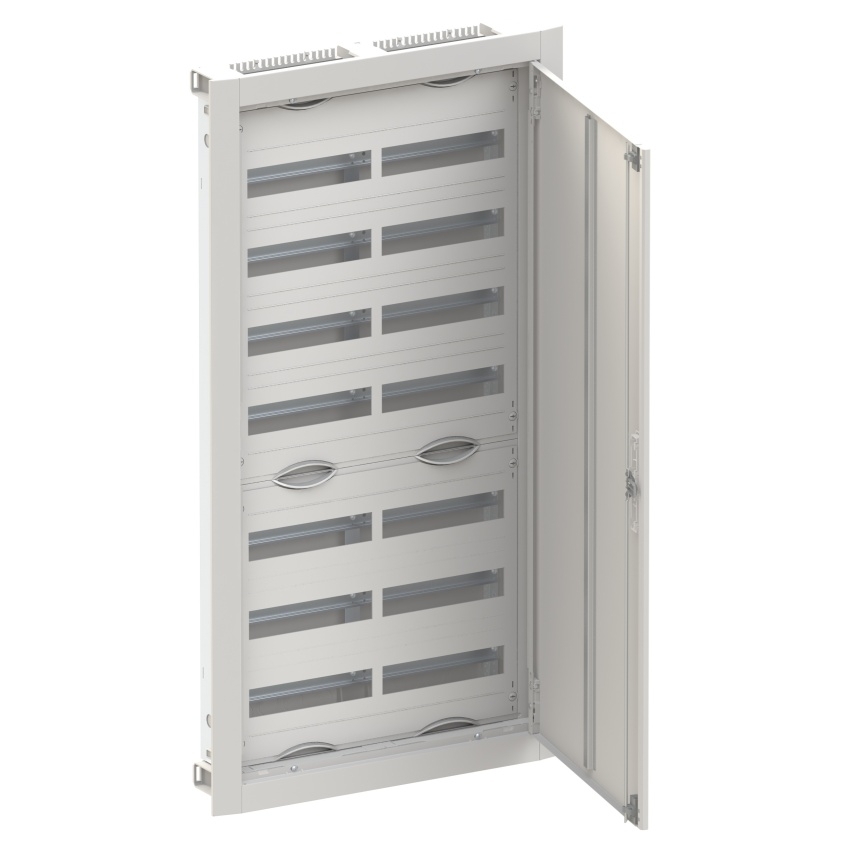

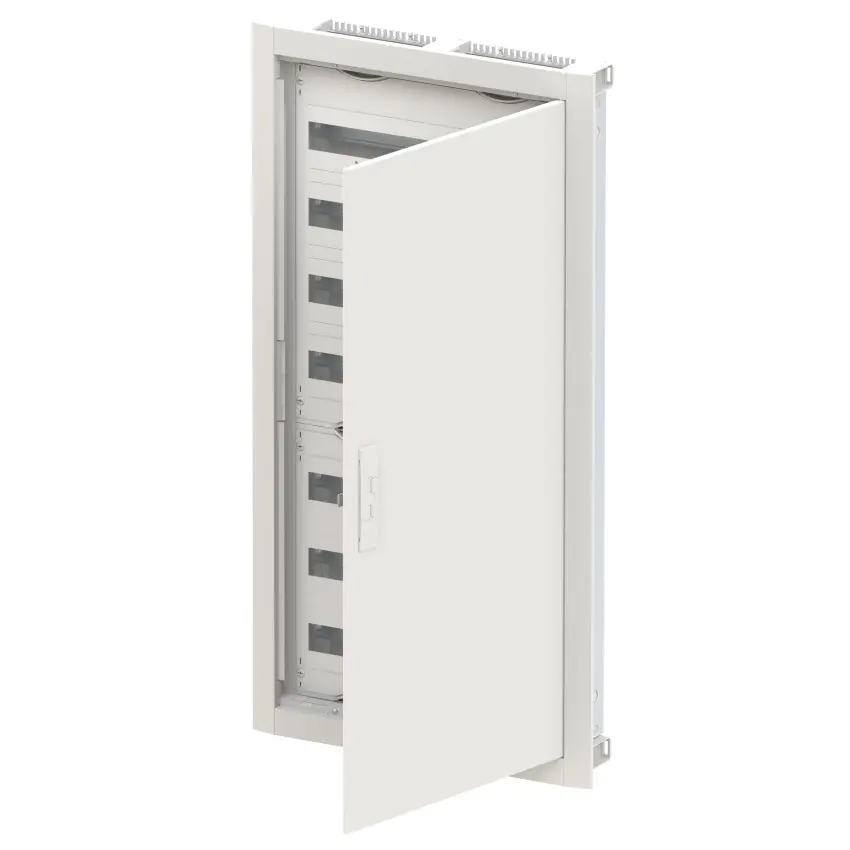

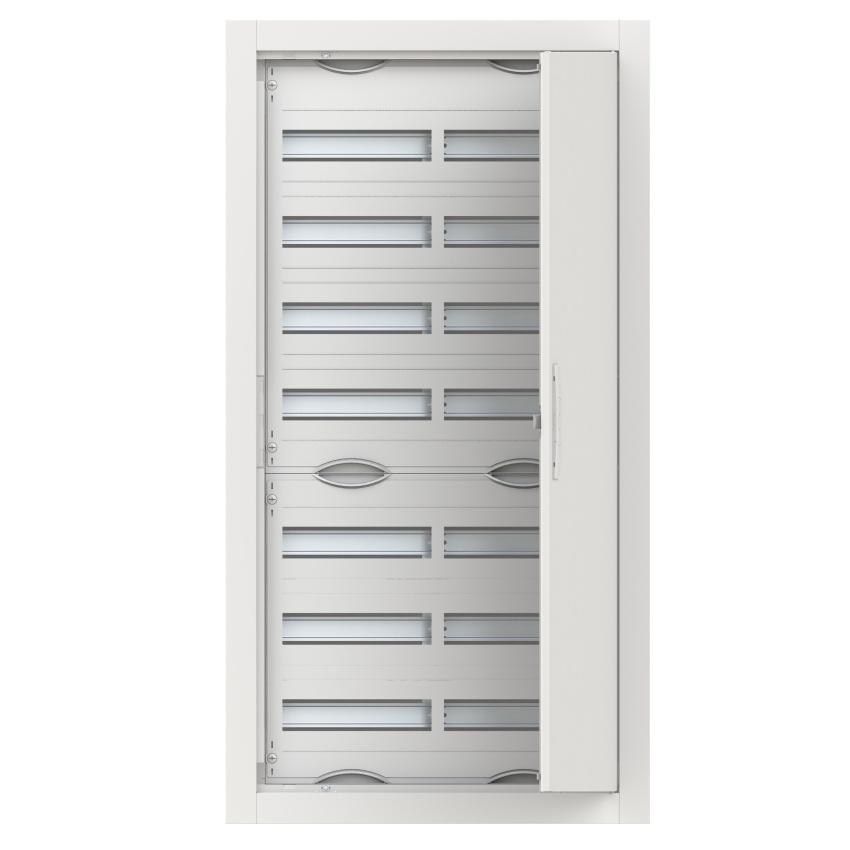

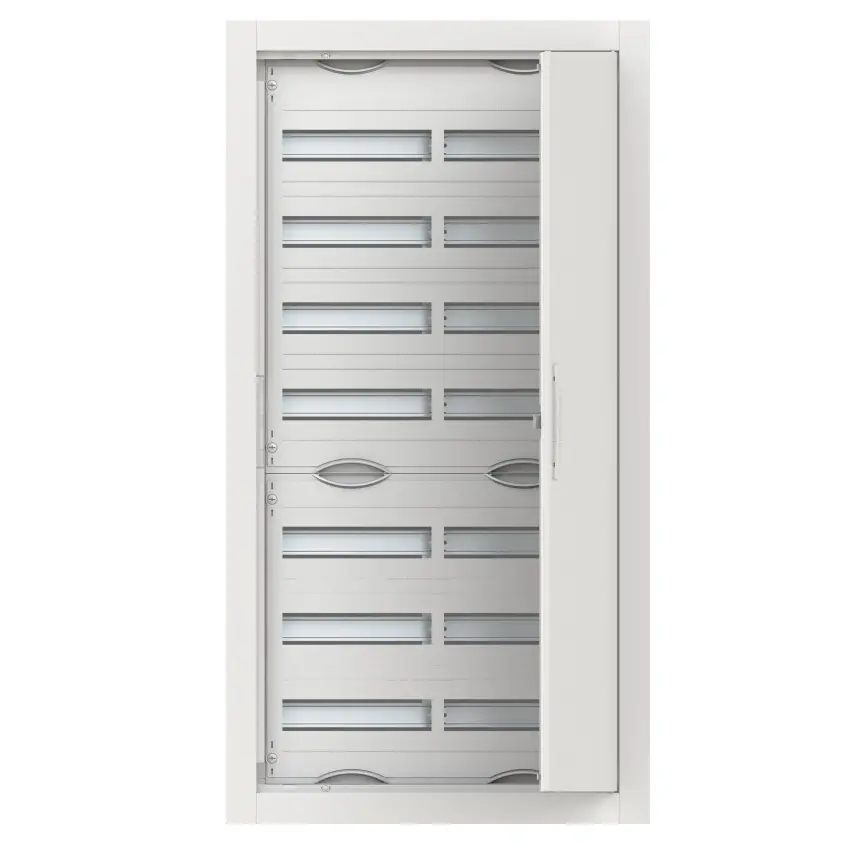

Rozvodnice ABB ComfortLine CU27V pro zapuštěnou montáž s 7 řadami, kovovými dveřmi a roztečí řad 125 mm.

Rozvodnice ABB ComfortLine CU27V je kompaktní rozvaděč pro vnitřní použití a zapuštěnou montáž. Částečně smontovaná skříň má uzavřený rám, kovové dveře z ocelového plechu a provedení v odstínu RAL 9016. Rozvodnice nabízí 7 řad, 168 roztečových jednotek, rozměry 1164 × 615 × 125 mm, stupeň krytí IP30 a třídu ochrany II.

Klíčové vlastnosti

  • Typ: CU27V
  • Řada: ComfortLine
  • Provedení: kompaktní rozvaděč, částečně smontovaná skříň
  • Montáž: zapuštěná
  • Použití: vnitřní
  • Počet řad: 7
  • Roztečové jednotky: 168
  • Šířka pole: 2
  • Rozteč řad: 125 mm
  • Rozměry: 1164 × 615 × 125 mm
  • Rozměry rámu rolety: 1164 × 615 × 15 mm
  • Stupeň krytí: IP30
  • Rázová houževnatost: IK09
  • Třída ochrany: II, dvojitá izolace
  • Jmenovité provozní napětí: 400 V AC 50/60 Hz
  • Jmenovitý proud: 125 A
  • Materiál skříně: ocelový plech
  • Dveře: kovové, z ocelového plechu
  • Barva: RAL 9016
  • Úhel otevření dveří: 120°
  • Panty dveří: vpravo nebo vlevo
  • Kabelový vstup: nahoře a dole přes předděrovanou posuvnou část
  • Kompenzace omítky: 15 až 25 mm
  • Kryty: plastové
  • Zavírání: otočné a stisknutelné o 90°
  • Barva zavírání: RAL 7035
  • Výbava: rychlospojka N/PE, integrovaná lišta pro upevnění kabelů, odnímatelný držák přístroje
  • Rozšíření: rozdělovací pole
  • Normy: EN 61439-1, EN 61439-3
  • EAN: 4011617526162
  • Objednací kód: 2CPX052616R9999
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 7
Šířka v modulárních jednotkách 24
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Jediné
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 1142 mm
Montážní šířka 557 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ne
Provedení EMC Ne
Odolné proti UV záření Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 1164 mm
Šířka 615 mm
Hloubka 125 mm
Všechny parametry

Dokumenty ke stažení

technicky_list_83724930.pdf
