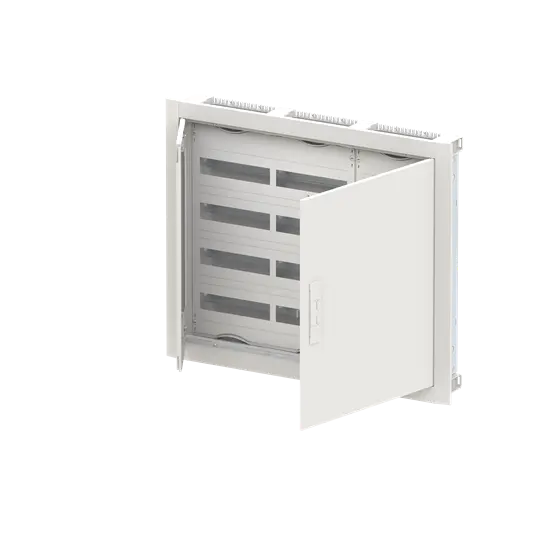

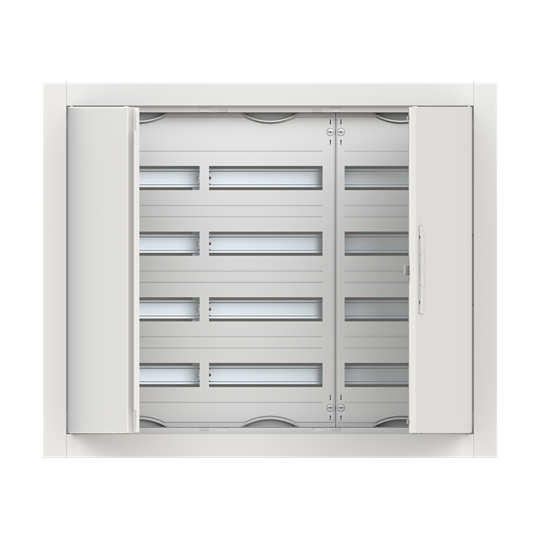

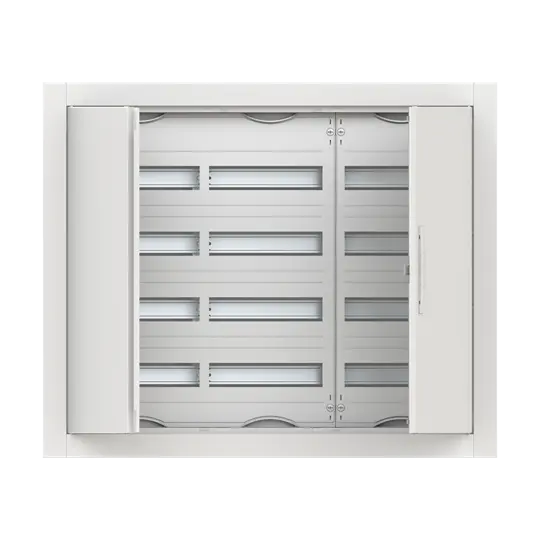

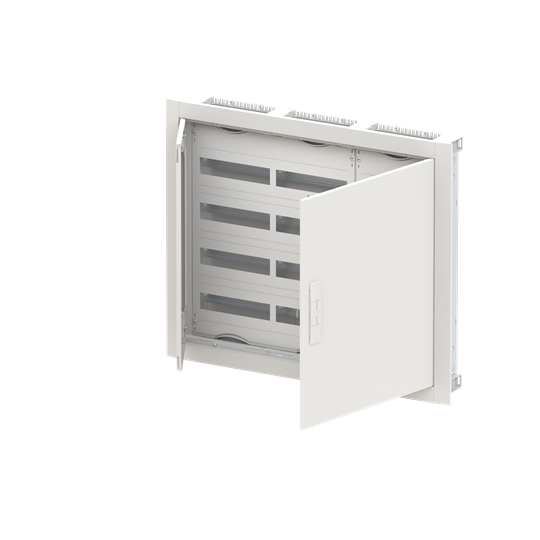

ABB ROZVODNICE CU34V 4 ŘADÁ ZAPUST. PLECH S DVÍŘKY ROZTEČ:125MM RAL 9016 BÍLÁ IP30/IK09

Compact distribution board CU34V od ABB s krytím IP30 a proudem 125 A, vyrobený z lakované... Zobrazit více

Výrobce: ABB

Kód produktu: 83479863 Zkopírováno

Kód dodavatele: 2CPX052618R9999 Zkopírováno

EAN: 4011617526186 Zkopírováno

Způsob montáže: Instalace pod omítku

Počet řad: 4

Šířka v modulárních jednotkách: 36

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Compact distribution board CU34V od ABB s krytím IP30 a proudem 125 A, vyrobený z lakovaného ocelového plechu v RAL 9016. Vybavený dvojitými dveřmi s úhlem otevření 120° a možností rozšíření o rozvodné pole.

Rozvodnice CU34V od ABB je částečně sestavený rozvaděč pro vnitřní použití s krytím IP30 a třídou ochrany II, kterou lze v kombinaci se zemnícím setem zvýšit na třídu 1. Konstrukce z lakovaného ocelového plechu v barvě RAL 9016 zahrnuje dvojité dveře s pravým a levým pantem a standardním uzávěrem s úhlem otevření 120 stupňů. Rozvaděč má předpřipravené průchody pro kabely shora i zdola, integrovanou lištu pro upevnění kabelů a rychlosvorky N/PE, umožňuje kompenzaci omítky až do 25 mm a je rozšiřitelný o další rozvodná pole.

Klíčové vlastnosti

  • Krytí IP30, třída ochrany II (možnost třídy 1 s příslušenstvím)
  • Rozměry 714 x 865 x 125 mm, šířka panelu 3

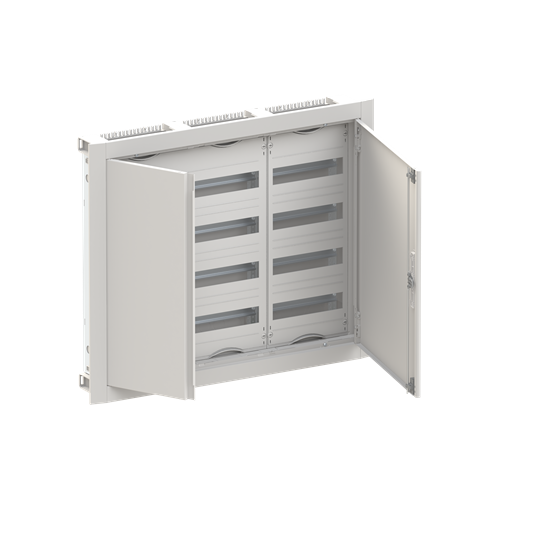

  • Dvojité dveře z ocelového plechu s úhlem otevření 120°
  • Předpřipravené kabelové vstupy shora a zdola
  • Integrovaná lišta pro upevnění kabelů a N/PE rychlosvorky
  • Možnost rozšíření o rozvodná pole a odnímatelná podpora zařízení
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 4
Šířka v modulárních jednotkách 36
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Dvojité
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 692 mm
Montážní šířka 807 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ne
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 714 mm
Šířka 865 mm
Hloubka 125 mm
