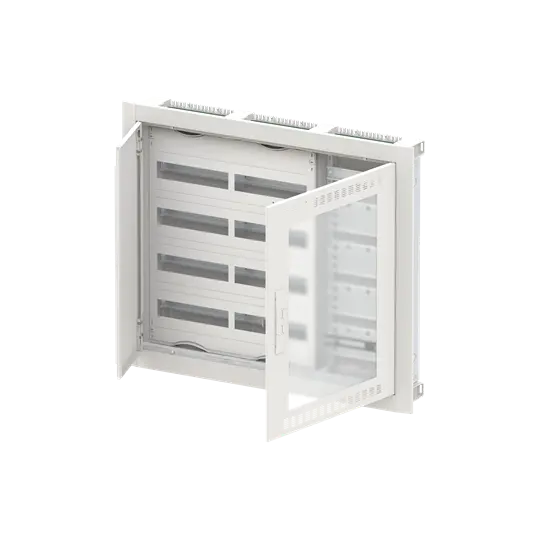

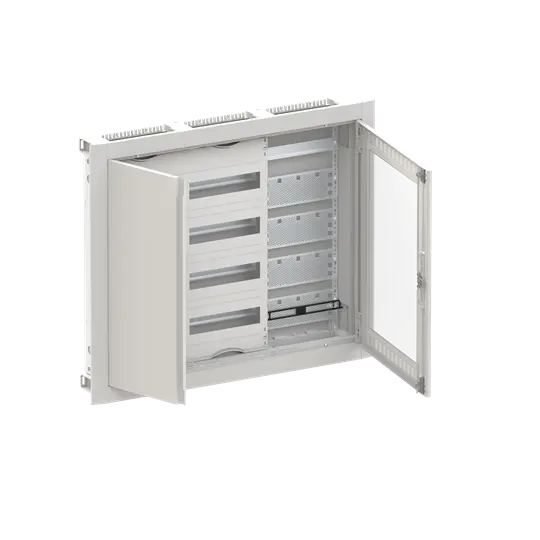

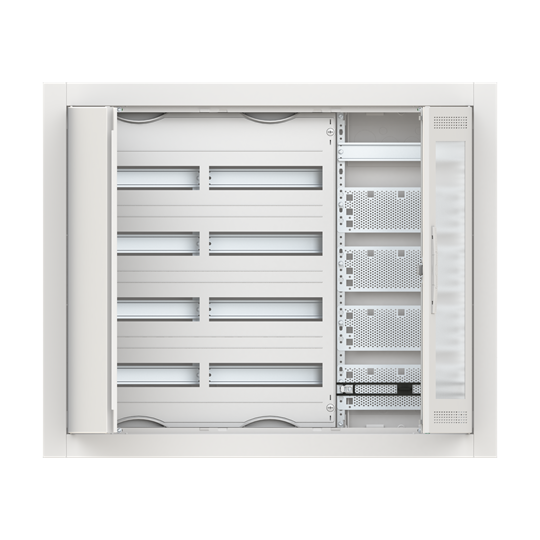

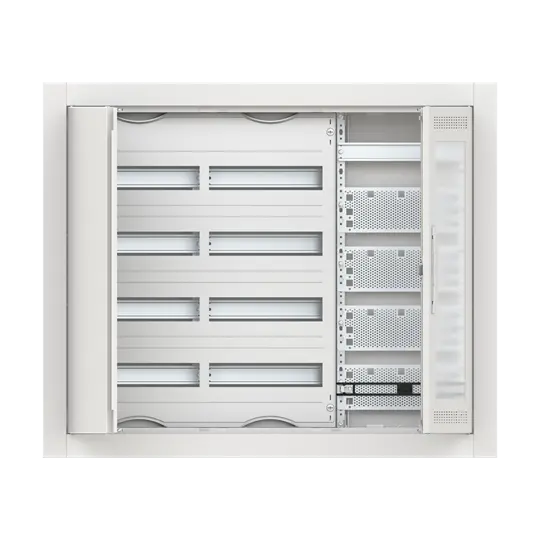

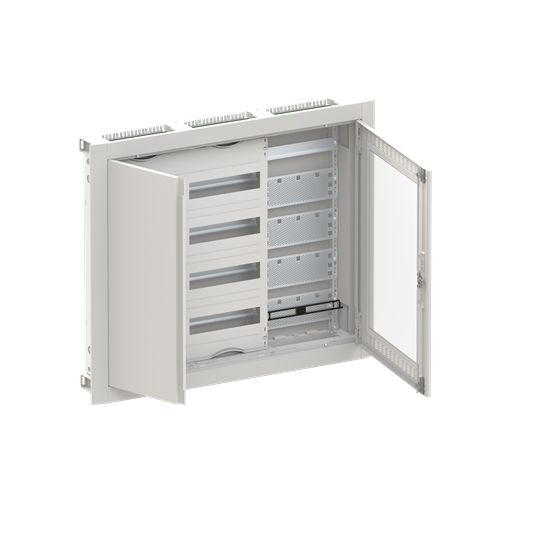

ABB ROZVODNICE CU34VMW, ZAPUST. PLECH. KOMBIN. MULTIMED RAL 9016 BÍLÁ, IP30/IK09 2CPX052682R9999

Compact distribution board ABB CU34VMW z řady ComfortLine s krytím IP30 a proudem 125 A, v... Zobrazit více

Výrobce: ABB

Kód produktu: 83481963 Zkopírováno

Kód dodavatele: 2CPX052682R9999 Zkopírováno

EAN: 4011617526827 Zkopírováno

Způsob montáže: Instalace pod omítku

Počet řad: 4

Šířka v modulárních jednotkách: 36

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Compact distribution board ABB CU34VMW z řady ComfortLine s krytím IP30 a proudem 125 A, vyrobený z lakované oceli v RAL 9016. Vybaven ventilovanými dvojitými dveřmi s úhlem otevření 120° a možností připojení kabelů shora i zdola. Obsahuje N/PE rychlosvorky a integrovanou lištu pro upevnění kabelů.

Rozvaděč ABB CU34VMW z řady ComfortLine je částečně sestavená skříň pro vnitřní použití s krytím IP30 a stupněm ochrany třídy II, kterou lze v kombinaci s uzemňovací sadou rozšířit na třídu I. Konstrukce z lakovaného plechu v barvě RAL 9016 zahrnuje ventilované dvojité dveře s pravým i levým pantem a standardním uzávěrem s úhlem otevření 120 stupňů. Kabelové vstupy jsou předvyraženy na horní i spodní straně, což usnadňuje instalaci. Rozvaděč disponuje 4 modulovými jednotkami, šířkou panelu 3 a 96 prostorovými jednotkami, dále je vybaven plastovými kryty a rychlosvorkami N/PE pro snadné připojení vodičů.

Klíčové vlastnosti

  • Částečně sestavená skříň řady ComfortLine
  • Krytí IP30, třída ochrany II (možnost třídy I s uzemňovací sadou)
  • Ventilované dvojité dveře s úhlem otevření 120°
  • Plechová konstrukce lakovaná v RAL 9016
  • Předvyražené kabelové vstupy shora a zdola
  • Integrovaná lišta pro upevnění kabelů a N/PE rychlosvorky
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 4
Šířka v modulárních jednotkách 36
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Dvojité
Transparentní víko/dveře Ne
Signální průchozí dveře Ano
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 692 mm
Montážní šířka 807 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ano
Možnost nástavby Ne
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 714 mm
Šířka 865 mm
Hloubka 125 mm
