ABB ROZVODNICE CU36V ZAPUST. 6 ŘAD PLECH S DVÍŘKY ROZTEČ: 125MM 2CPX052620R9999

Compact distribution board CU36V od ABB s krytím IP30 a proudem 125 A, vyrobený z práškově... Zobrazit více

Výrobce: ABB

Kód produktu: 83474552 Zkopírováno

Kód dodavatele: 2CPX052620R9999 Zkopírováno

EAN: 4011617526209 Zkopírováno

Způsob montáže: Instalace pod omítku

Počet řad: 6

Šířka v modulárních jednotkách: 36

Druh krytu: Dveře

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

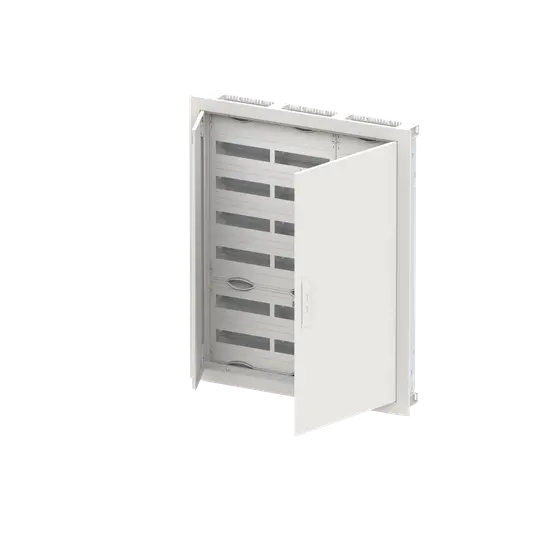

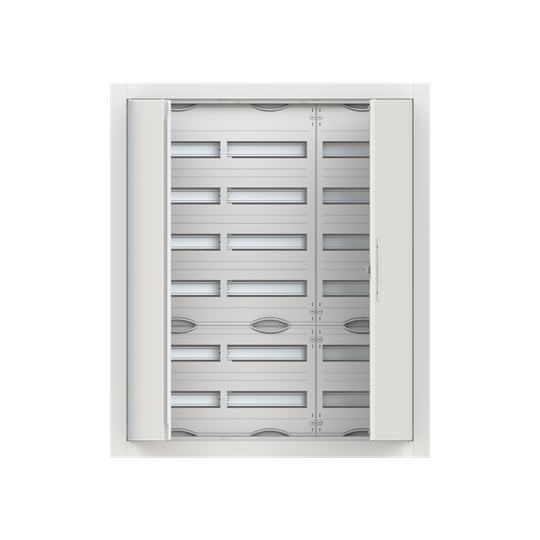

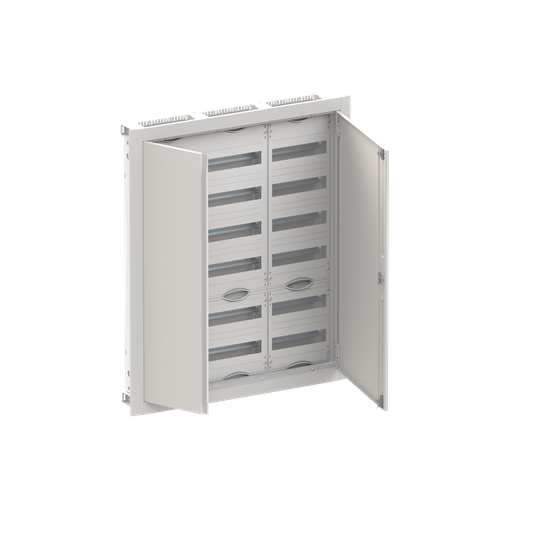

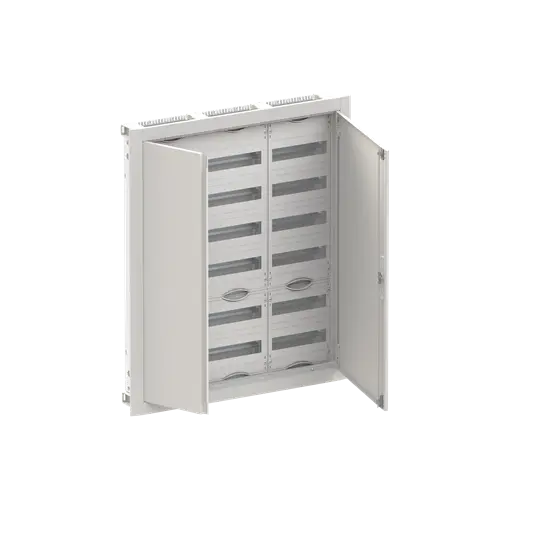

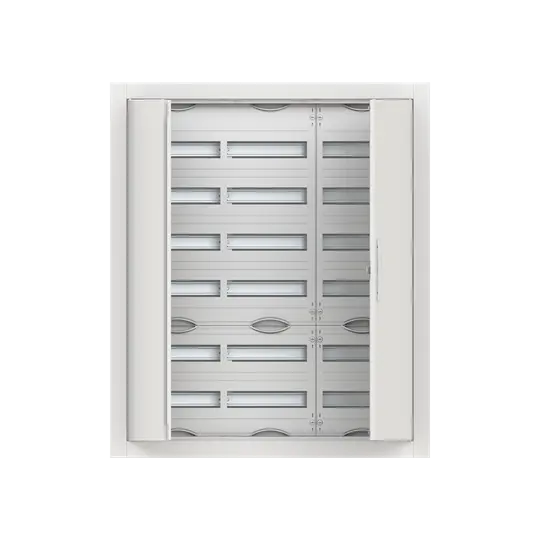

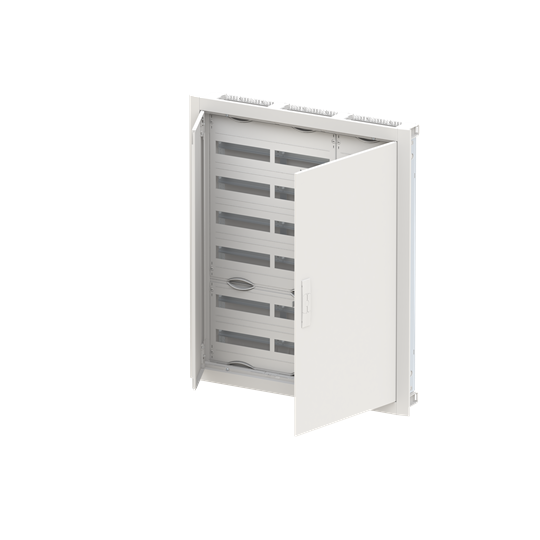

Compact distribution board CU36V od ABB s krytím IP30 a proudem 125 A, vyrobený z práškově lakované oceli v RAL 9016. Obsahuje dvojité dveře s úhlem otevření 120° a předpřipravené vstupy pro kabely.

Rozvaděč CU36V od ABB je částečně sestavená skříň pro vnitřní použití s krytím IP30 a třídou ochrany II, kterou lze v kombinaci s uzemňovacím setem rozšířit na třídu 1. Konstrukce z ocelového plechu v RAL 9016 zahrnuje dvojité dveře s pravým i levým pantem a standardním uzávěrem s úhlem otevření 120 stupňů. Předpřipravené vstupy pro kabely jsou umístěny nahoře i dole, což usnadňuje instalaci, a integrovaná lišta pro upevnění kabelů zvyšuje organizaci vnitřního prostoru.

Klíčové vlastnosti

  • Krytí IP30, třída ochrany II (možnost rozšíření na třídu 1)
  • Průmyslové standardy EN 61439-1 a EN 61439-3
  • Průřezový proud 125 A, napětí 400 V AC 50/60 Hz
  • Rozměry 1014 x 865 x 125 mm, 6 modulových jednotek
  • Dvojité dveře z ocelového plechu, práškově lakované RAL 9016
  • Integrovaná lišta pro upevnění kabelů a rychlý N/PE terminál
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 6
Šířka v modulárních jednotkách 36
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Dvojité
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 992 mm
Montážní šířka 807 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ne
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 1014 mm
Šířka 865 mm
Hloubka 125 mm
Všechny parametry
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Počet řad 6
Šířka v modulárních jednotkách 36
Druh krytu Dveře
Typ krytu Zavřené
Druh dveří Dvojité
Transparentní víko/dveře Ne
Signální průchozí dveře Ne
Se zámkem Ano
Druh zavírání Ostatní
Materiál obalu Ocel
Montážní hloubka 110 mm
Montážní výška 992 mm
Montážní šířka 807 mm
Vnitřní hloubka 76 mm
Uzemňovací svorkovnice Ano
Neutrální svorkovnice Ano
DIN lišta Ano
S montážní deskou Ne
Možnost nástavby Ne
Provedení EMC Ne
Barva Bílá
RAL 9016
Krytí (IP) IP30
Výška 1014 mm
Šířka 865 mm
Hloubka 125 mm
