ABB SKŘÍŇ TL308G NÁSTĚNNÁ 800X1250X275 ,TŘ.I, S DVEŘMI, 2CPX010092R9999

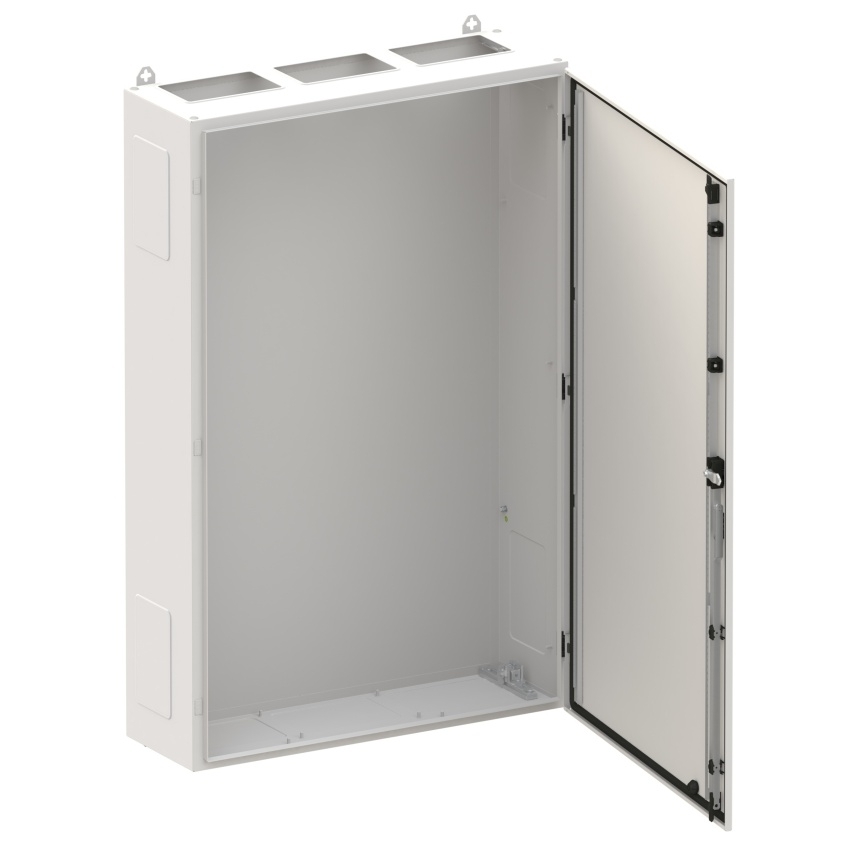

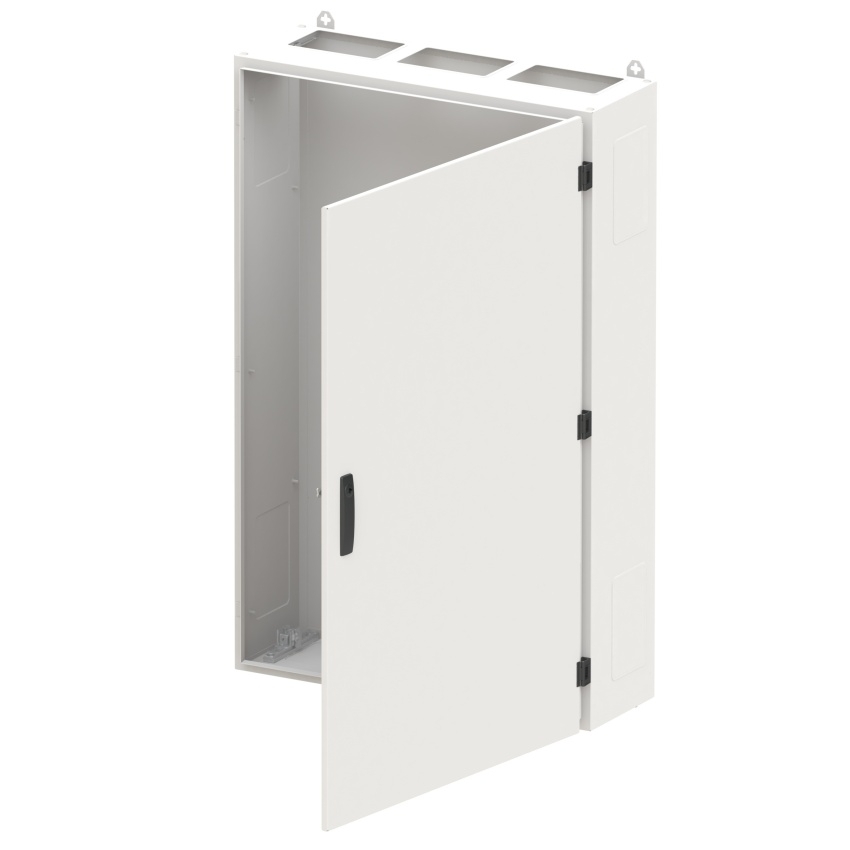

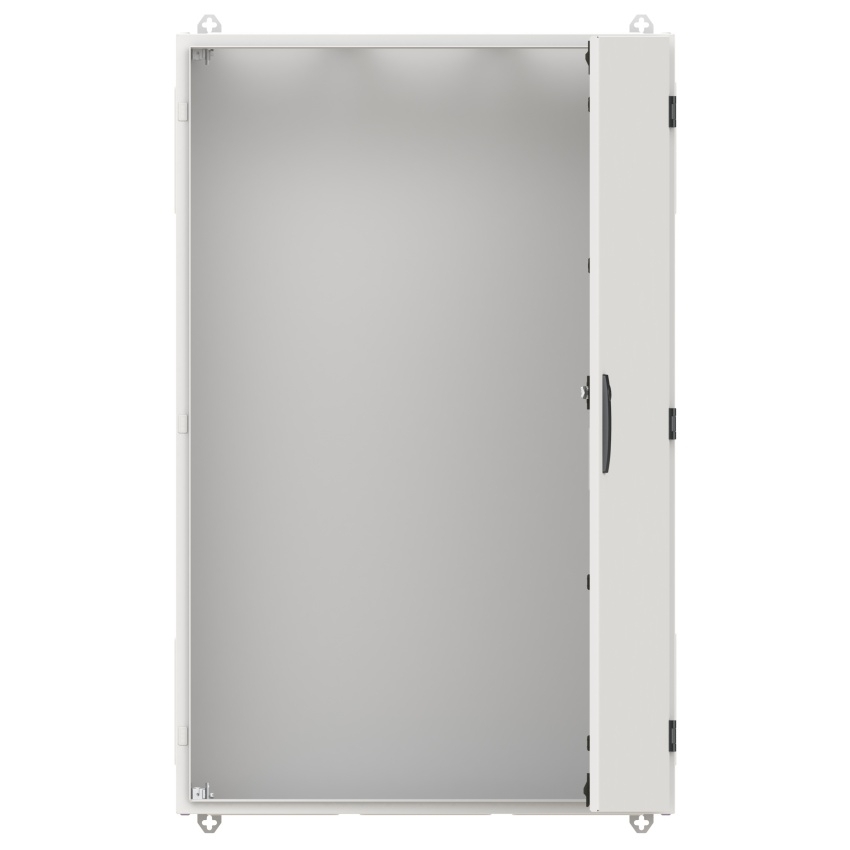

83725356_ABB_Foto1.jpg 83725356_ABB_Foto2.jpg 83725356_ABB_Foto3.jpg
Skříň ABB TL308G pro povrchovou montáž s dveřmi, třídou ochrany I a stupněm krytí IP55. ... Zobrazit více

Výrobce: ABB

Kód produktu: 83725356 Zkopírováno

Kód dodavatele: 2CPX010092R9999 Zkopírováno

EAN: 4011617100928 Zkopírováno

Způsob montáže: Instalace na omítku

Druh krytu: Bez

Typ krytu: S výřezem

Druh dveří: Jednotlivě

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
​

Skříň ABB TL308G pro povrchovou montáž s dveřmi, třídou ochrany I a stupněm krytí IP55.

Skříň ABB TL308G je nástěnná skříň pro povrchovou montáž. Provedení má jednoduché dveře se zámkem, šedou barvu RAL 7035 a povrchovou ochranu práškovým nástřikem. Skříň nabízí rozměry 800 × 1250 × 275 mm, 8 instalačních řad, 288 modulů, stupeň krytí IP55 a mechanickou ochranu IK08.

Klíčové vlastnosti

  • Typ: TL308G
  • Provedení: nástěnná skříň s dveřmi
  • Montáž: povrchová montáž
  • Rozměry: 800 × 1250 × 275 mm
  • Vnitřní hloubka: 272 mm
  • Vestavěná hloubka: 222,5 mm
  • Barva: šedá
  • RAL: 7035
  • Povrchová ochrana: práškový nástřik
  • Třída ochrany: I
  • Stupeň krytí: IP55
  • Mechanická ochrana: IK08
  • Počet instalačních řad: 8
  • Počet modulů: 288
  • Modulární šířka: 36
  • Počet vstupů pro vedení: 156
  • Typ dveří: jednoduché
  • Průhledný kryt/dveře: ne
  • Se zámkem: ano
  • S montážní deskou: ne
  • Typ zakrytí: bez
  • Typ zákrytu: s výřezem
  • Vhodné pro venkovní použití: ne
  • Zachování funkčnosti systému: bez
  • Objednací kód: 2CPX010092R9999
Název parametru Hodnota
Způsob montáže Instalace na omítku
Druh krytu Bez
Typ krytu S výřezem
Druh dveří Jednotlivě
Transparentní víko/dveře Ne
Se zámkem Ano
Výška 1250 mm
Šířka 800 mm
Hloubka 275 mm
Montážní hloubka 222.5 mm
Vnitřní hloubka 272 mm
Tloušťka materiálu skříně 1 mm
Tloušťka materiálu dveří/krytu 1.5 mm
Barva Šedá
RAL 7035
Počet modulů 288
Počet řad 8
Šířka v modulárních jednotkách 36
Počet otvorů pro spojovací plech 3
Možnost nástavby Ano
Počet otvorů pro zavedení vedení 156
Materiál obalu Ocelový plech/plast
Povrchová ochrana S práškovým nástřikem
S montážní deskou Ne
Vhodné pro venkovní použití Ne
Vhodné pro ochranu před bleskem Ne
Krytí (IP) IP55
Třída ochrany I
Pevnost v rázu IK08
Zachování funkce Bez
Kryt s přetlakovou pojistkou Ne
Všechny parametry

Dokumenty ke stažení

technicky_list_83725356.pdf
