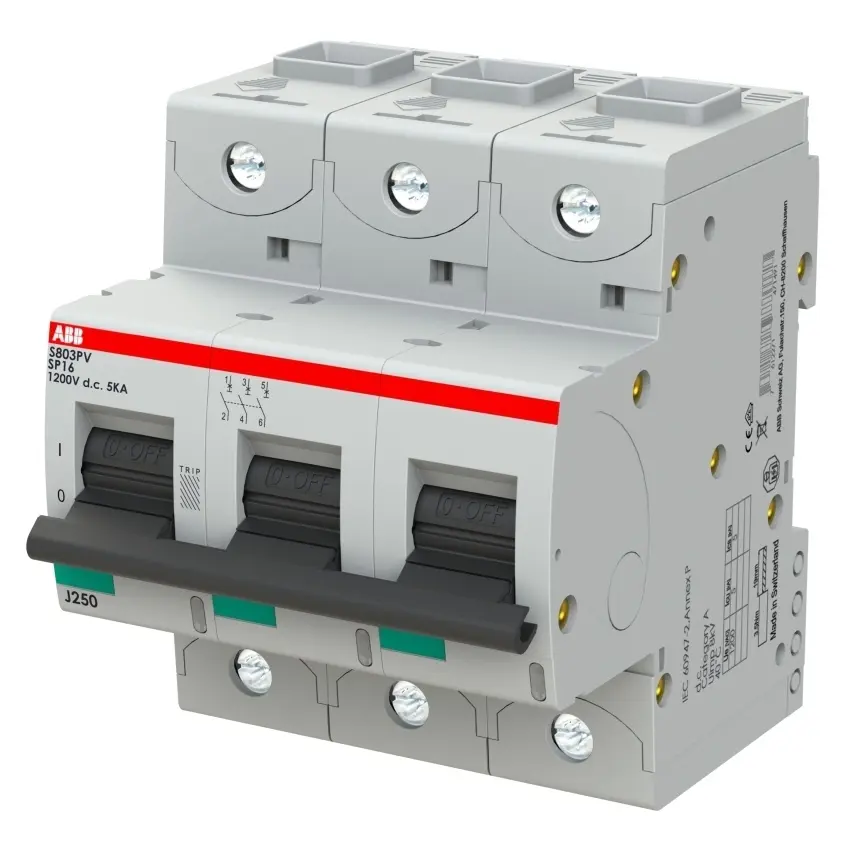

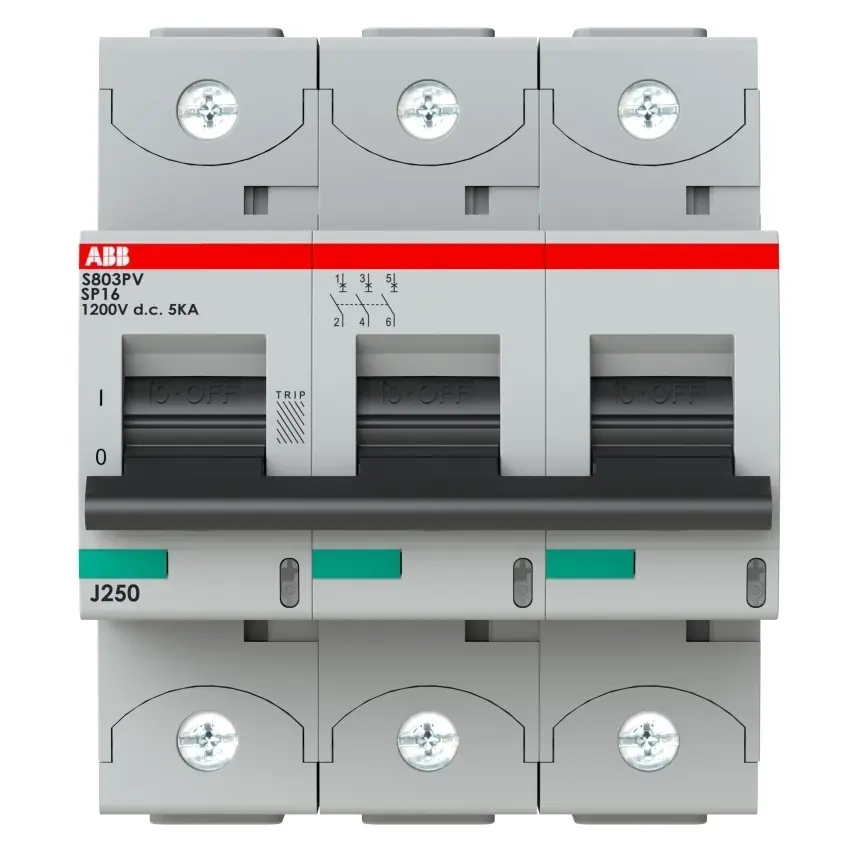

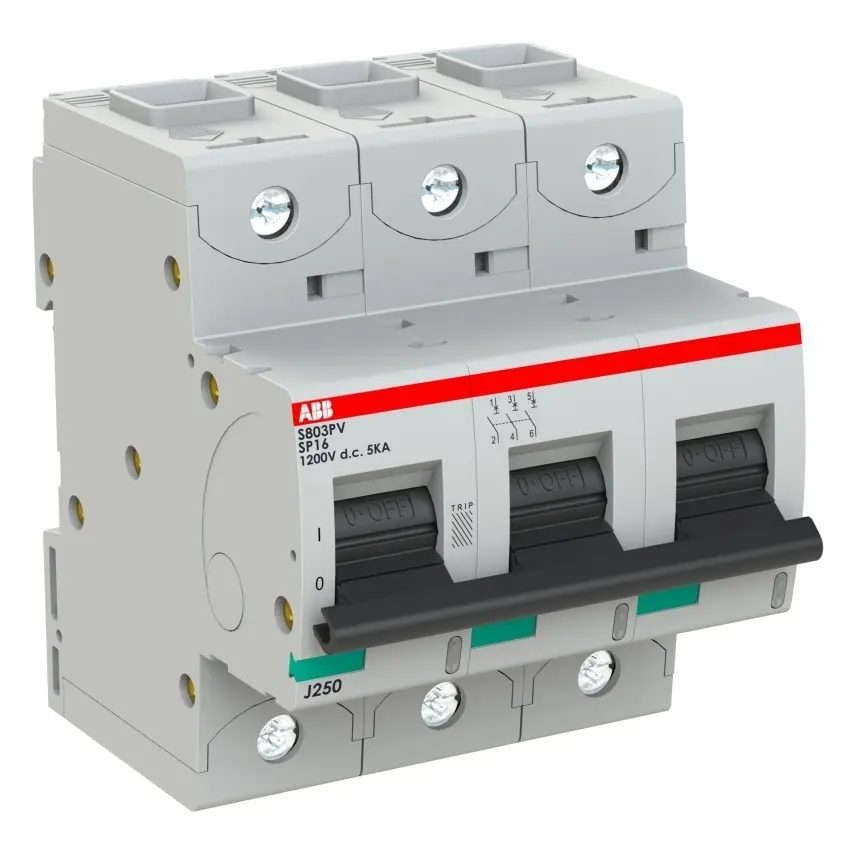

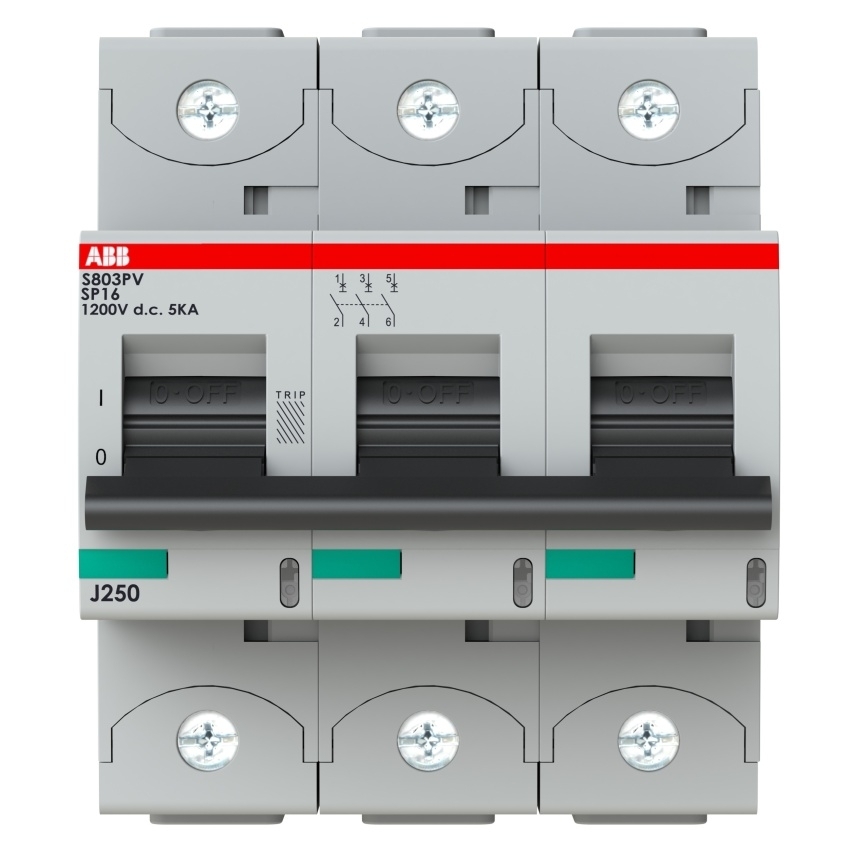

ABB SMISSLINE JISTIČ S803PV-SP16, 2CCF019612R0001

83735258_ABB_Foto1.jpg 83735258_ABB_Foto2.jpg 83735258_ABB_Foto3.jpg
3pólový jistič ABB S803PV-SP16 pro fotovoltaické aplikace s jmenovitým proudem 16 A a vypí... Zobrazit více

Výrobce: ABB

Kód produktu: 83735258 Zkopírováno

Kód dodavatele: 2CCF019612R0001 Zkopírováno

EAN: 7612271471491 Zkopírováno

Montážní hloubka: 82.5 mm

Vypínací charakteristika: Ostatní

Počet pólů (celkem): 3

Počet jištěných pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
3pólový jistič ABB S803PV-SP16 pro fotovoltaické aplikace s jmenovitým proudem 16 A a vypínací schopností 5 kA při 1200 V DC.

ABB S803PV-SP16 je 3pólový vysokovýkonný jistič určený pro fotovoltaické aplikace s jmenovitým proudem 16 A a vypínací schopností 5 kA při 1200 V DC. Využívá tepelný spouštěcí mechanismus pro ochranu proti přetížení a elektromagnetický spouštěcí mechanismus pro ochranu proti zkratu. Jistič splňuje normu IEC/EN 60947-2 a je vhodný pro průmyslové aplikace.

Klíčové vlastnosti

  • Jmenovitý proud: 16 A
  • Vypínací schopnost: 5 kA při 1200 V DC
  • Tepelný a elektromagnetický spouštěcí mechanismus
  • Splňuje IEC/EN 60947-2 pro průmyslové aplikace
  • Vhodný pro fotovoltaické systémy
Název parametru Hodnota
Montážní hloubka 82.5 mm
Vypínací charakteristika Ostatní
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 16 A
Jmenovité provozní napětí Ui 1500 V
Jmenovité impulzní výdržné napětí Uimp 8 kV
Druh napětí DC
Kmitočet 0 - 0 Hz
Ztrátový výkon 9.3 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 4.5
Krytí (IP) IP20
Teplota okolí během provozu -40 - 70 °C
Připojitelný průřez vícedrátového vodiče 0 - 50 mm2
Připojitelný průřez jednodrátového vodiče 0 - 70 mm2
Chráněno proti výbuchu Ne
Všechny parametry
Název parametru Hodnota
Montážní hloubka 82.5 mm
Vypínací charakteristika Ostatní
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 16 A
Jmenovité provozní napětí Ui 1500 V
Jmenovité impulzní výdržné napětí Uimp 8 kV
Druh napětí DC
Kmitočet 0 - 0 Hz
Ztrátový výkon 9.3 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 4.5
Krytí (IP) IP20
Teplota okolí během provozu -40 - 70 °C
Připojitelný průřez vícedrátového vodiče 0 - 50 mm2
Připojitelný průřez jednodrátového vodiče 0 - 70 mm2
Chráněno proti výbuchu Ne
