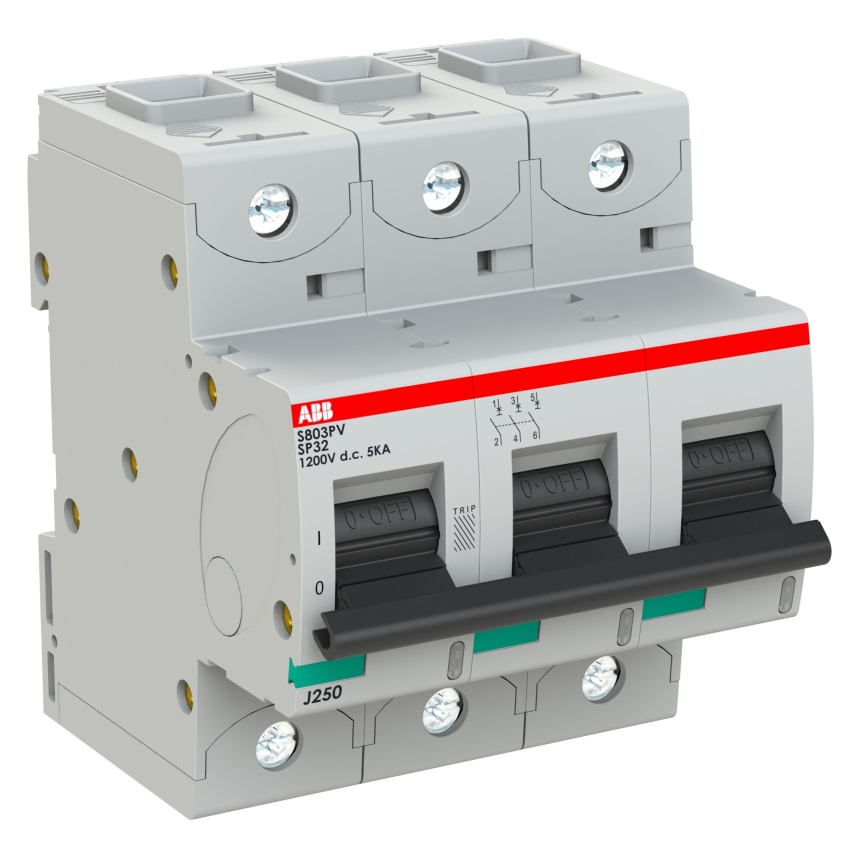

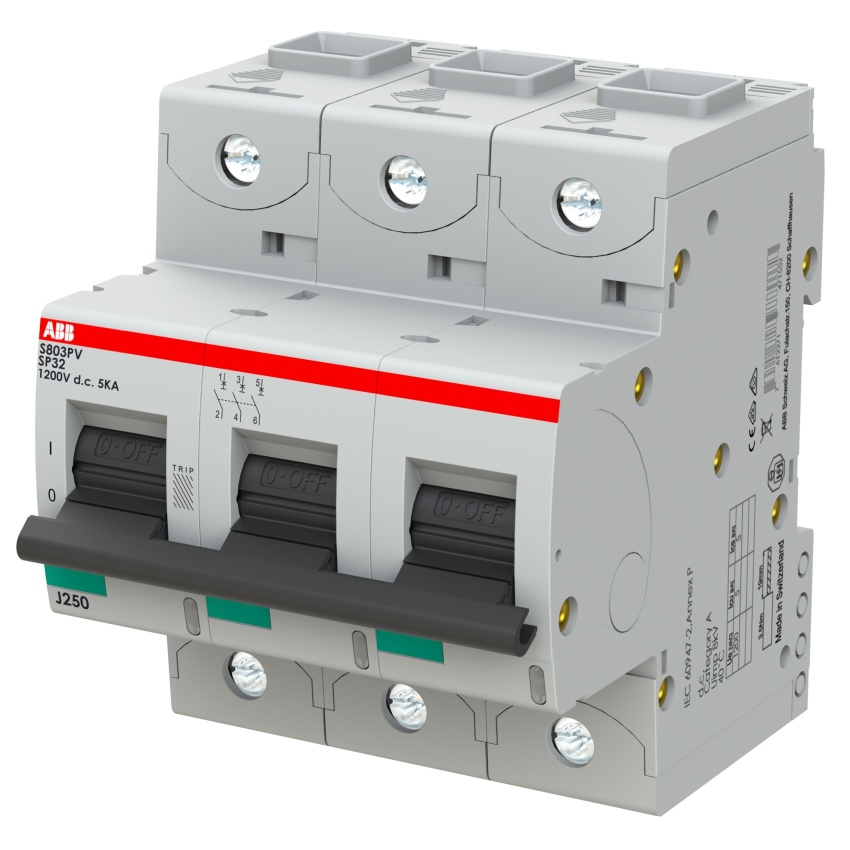

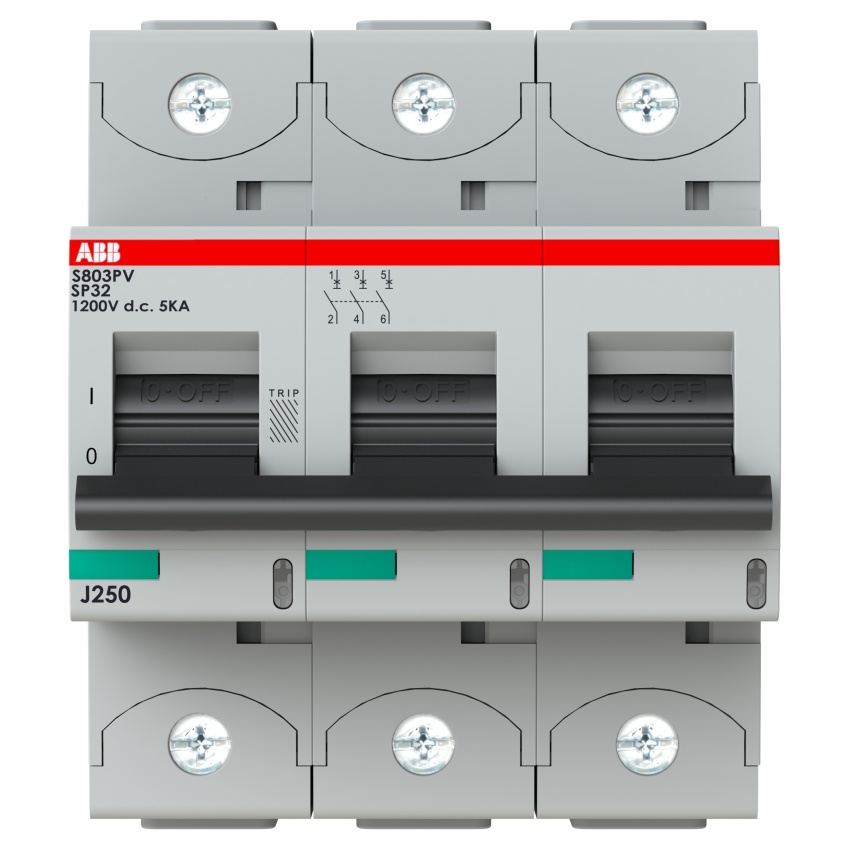

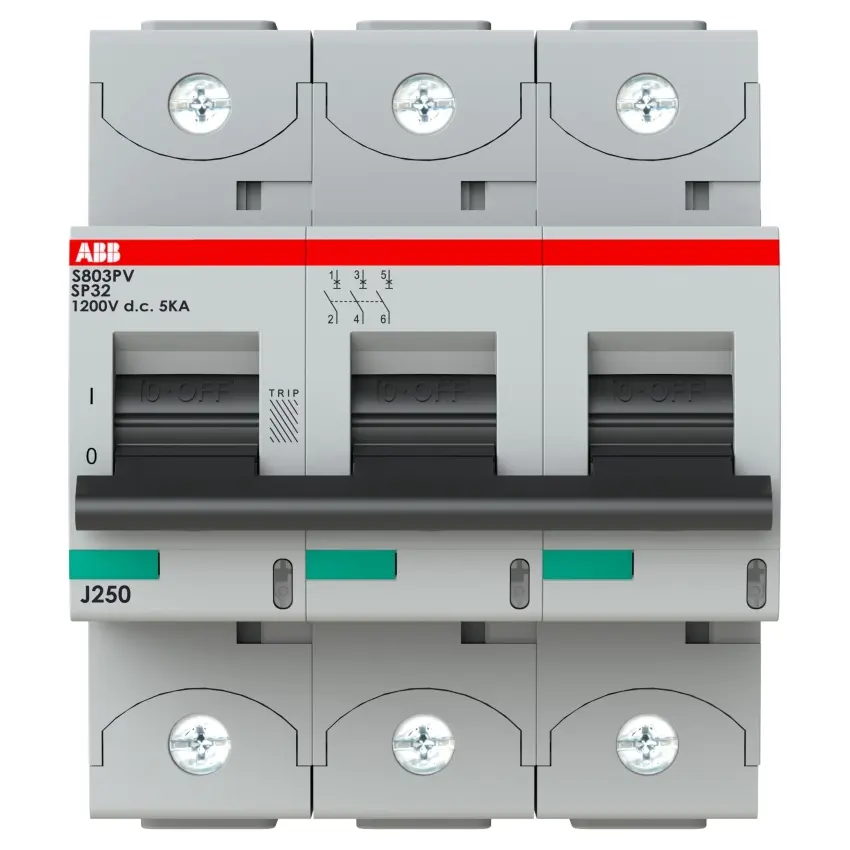

ABB SMISSLINE JISTIČ S803PV-SP32 2CCF019615R0001

ABB S803PV-SP32 je 3- pólový výkonový jistič pro fotovoltaické aplikace (DC), s klecovými ... Zobrazit více

Výrobce: ABB

Kód produktu: 83194053 Zkopírováno

Kód dodavatele: 2CCF019615R0001 Zkopírováno

EAN: 7612271471552 Zkopírováno

Montážní hloubka: 82.5 mm

Vypínací charakteristika: Ostatní

Počet pólů (celkem): 3

Počet jištěných pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB S803PV-SP32 je 3- pólový výkonový jistič pro fotovoltaické aplikace (DC), s klecovými svorkami a jmenovitým proudem 32 A. Vypínací schopnost je 5kA při 1200 V DC.
Název parametru Hodnota
Montážní hloubka 82.5 mm
Vypínací charakteristika Ostatní
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 32 A
Jmenovité provozní napětí Ui 1500 V
Jmenovité impulzní výdržné napětí Uimp 8 kV
Druh napětí DC
Kmitočet 0 - 0 Hz
Ztrátový výkon 9.6 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 4.5
Krytí (IP) IP20
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 0 - 50 mm2
Připojitelný průřez jednodrátového vodiče 0 - 70 mm2
Chráněno proti výbuchu Ne
Všechny parametry
Název parametru Hodnota
Montážní hloubka 82.5 mm
Vypínací charakteristika Ostatní
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 32 A
Jmenovité provozní napětí Ui 1500 V
Jmenovité impulzní výdržné napětí Uimp 8 kV
Druh napětí DC
Kmitočet 0 - 0 Hz
Ztrátový výkon 9.6 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 4.5
Krytí (IP) IP20
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 0 - 50 mm2
Připojitelný průřez jednodrátového vodiče 0 - 70 mm2
Chráněno proti výbuchu Ne
