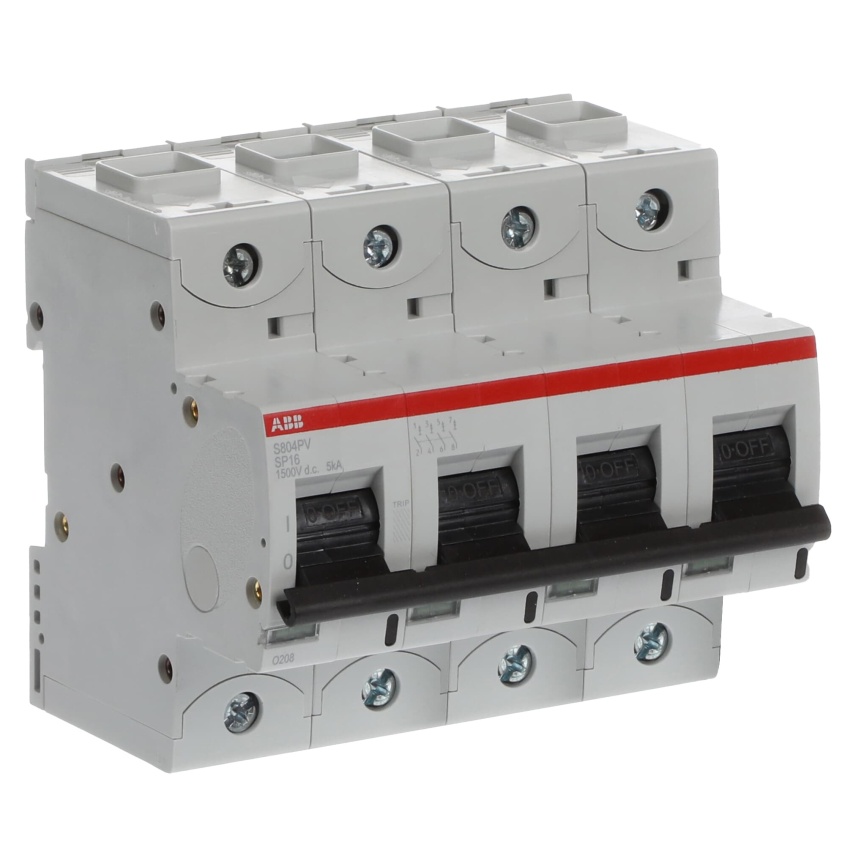

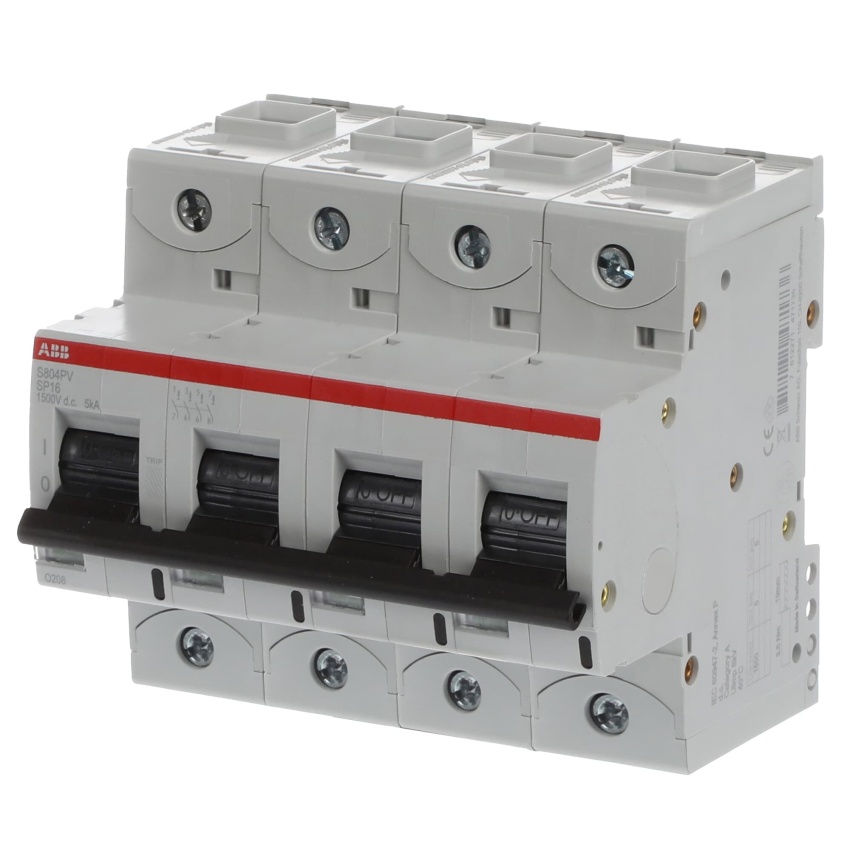

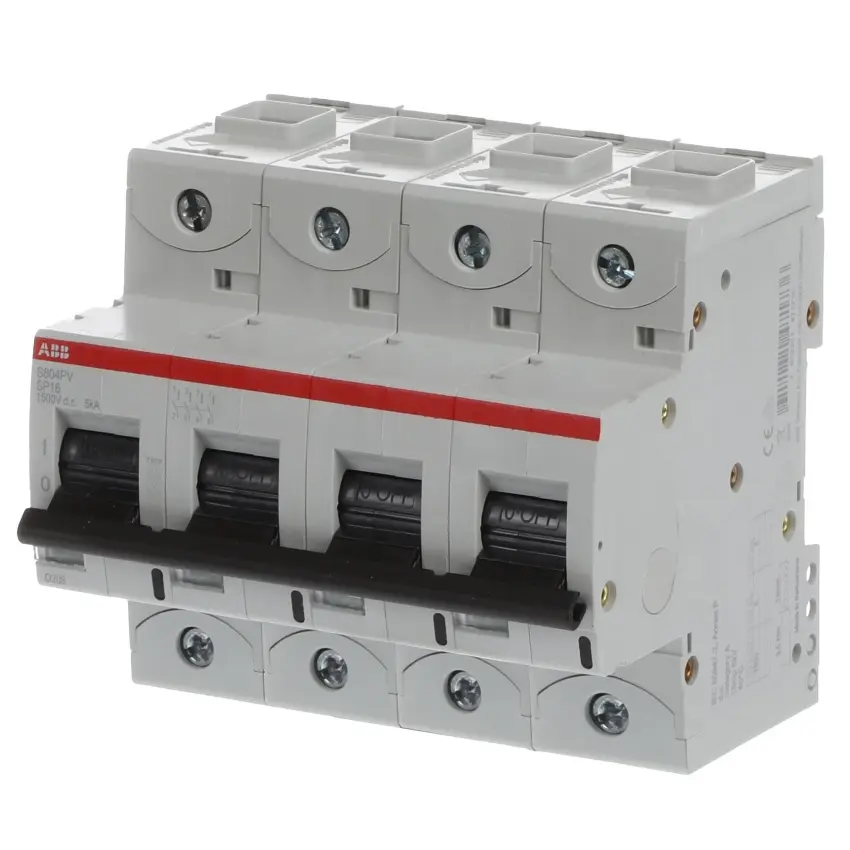

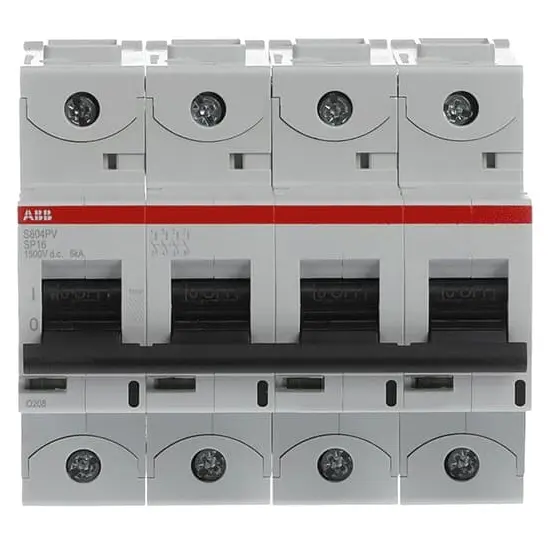

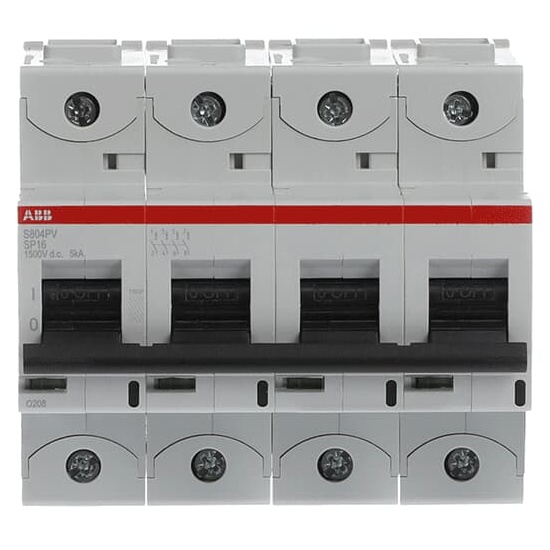

ABB SMISSLINE JISTIČ S804PV-SP16 2CCF019624R0001

ABB S804PV-SP16 je 4- pólový výkonový jistič pro fotovoltaické aplikace (DC), s klecovými ... Zobrazit více

Výrobce: ABB

Kód produktu: 83193979 Zkopírováno

Kód dodavatele: 2CCF019624R0001 Zkopírováno

EAN: 7612271471736 Zkopírováno

Montážní hloubka: 82.5 mm

Vypínací charakteristika: Ostatní

Počet pólů (celkem): 4

Počet jištěných pólů: 4

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB S804PV-SP16 je 4- pólový výkonový jistič pro fotovoltaické aplikace (DC), s klecovými svorkami a jmenovitým proudem 16 A. Vypínací schopnost je 5kA při 1500 V DC.
Název parametru Hodnota
Montážní hloubka 82.5 mm
Vypínací charakteristika Ostatní
Počet pólů (celkem) 4
Počet jištěných pólů 4
Jmenovitý proud 16 A
Jmenovité provozní napětí Ui 1500 V
Jmenovité impulzní výdržné napětí Uimp 8 kV
Druh napětí DC
Kmitočet 0 - 0 Hz
Ztrátový výkon 12.4 W
Třída omezení energie 3
Montáž pod omítku Ne
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 6
Krytí (IP) IP20
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 0 - 50 mm2
Připojitelný průřez jednodrátového vodiče 0 - 70 mm2
Chráněno proti výbuchu Ne
