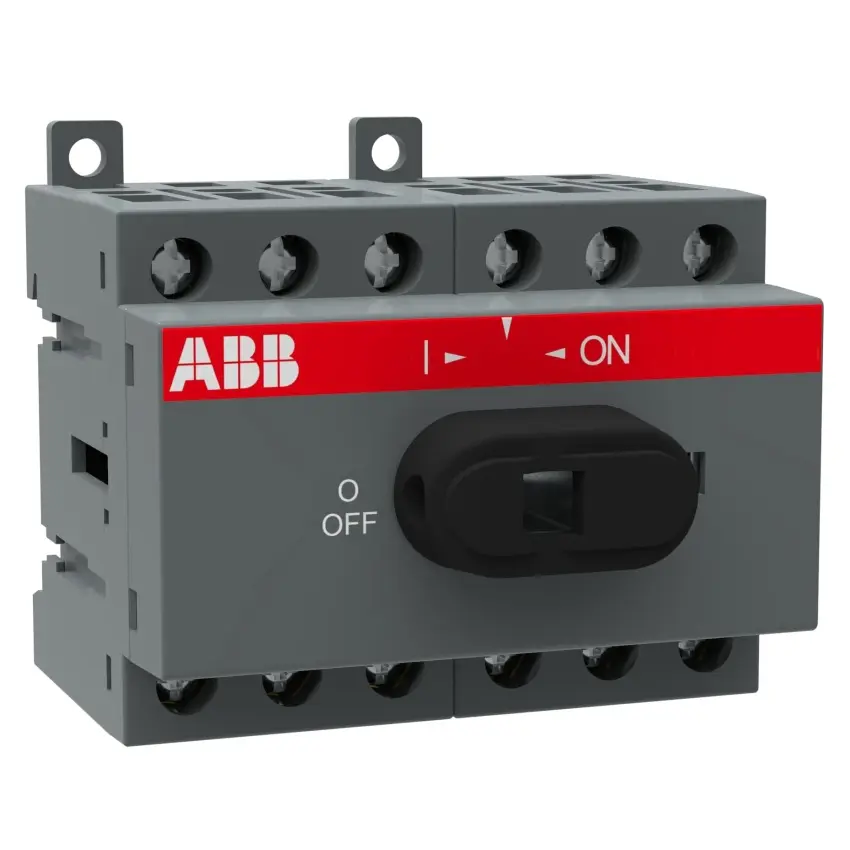

ABB SPÍNAČ OT16F6, 1SCA104834R1001

6-pólový spínač-diskonektor ABB OT16F6 pro montáž na DIN lištu bez pojistek s chráněnými s... Zobrazit více

Výrobce: ABB

Kód produktu: 81775053 Zkopírováno

Kód dodavatele: 1SCA104834R1001 Zkopírováno

EAN: 6417019389783 Zkopírováno

Jmenovitý trvalý proud Iu: 25 A

Počet pólů: 6

Krytí (IP), na čelní straně: IP20

S aretací: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
6-pólový spínač-diskonektor ABB OT16F6 pro montáž na DIN lištu bez pojistek s chráněnými svorkami. Ovládání z přední strany, bez madla a hřídele.

ABB OT16F6 je 6-pólový spínač-diskonektor určený pro montáž na DIN lištu s možností upevnění na základnu. Tento model neobsahuje pojistky a disponuje chráněnými svorkami, které zajišťují bezpečné připojení vodičů. Ovládání je realizováno z přední strany, přičemž madlo a hřídel nejsou součástí dodávky, což umožňuje flexibilní konfiguraci dle potřeb instalace.

Klíčové vlastnosti

  • 6-pólový spínač-diskonektor
  • Montáž na DIN lištu
  • Bez pojistek
  • Chráněné svorky
  • Ovládání z přední strany
  • Madlo a hřídel nejsou součástí
Název parametru Hodnota
Jmenovitý trvalý proud Iu 25 A
Počet pólů 6
Krytí (IP), na čelní straně IP20
S aretací Ne
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provedení jako zařízení nouzového vypnutí Ne
Typ ovládacího prvku Krátká otočná rukojeť
Provedení jako hlavní vypínač Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Jmenovitý provozní výkon při AC-23, 400 V 7.5 kW
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro montáž rozváděče Ano
Max. jmenovité provozní napětí Ue AC 750 V
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovitý konstantní proud při AC-21, 400V 16 A
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.5 kA
Stupeň krytí (NEMA) 1
Barva ovládacího prvku Černá
Jmenovitý trvalý proud při AC-23, 400V 16 A
Jmenovité provozní napětí 750 - 750 V
Provedení jako reverzní spínač Ne
Spínací výkon pro 400V 7.5 kW
