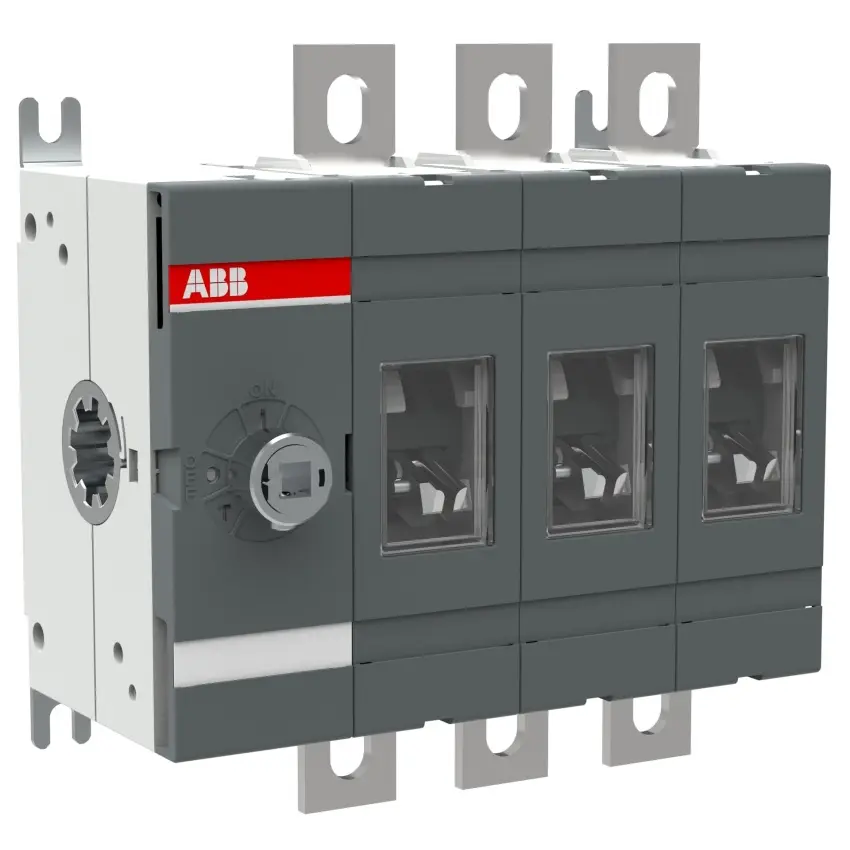

ABB SPÍNAČ OT200E03

Kompaktní odpínač ABB OT200E03 je navržen pro bezpečné odpojování výkonových elektrických ... Zobrazit více

Výrobce: ABB

Kód produktu: 80965433 Zkopírováno

Kód dodavatele: 1SCA022712R1010 Zkopírováno

EAN: 6417019227764 Zkopírováno

Jmenovitý trvalý proud Iu: 200 A

Integrovaný motorový pohon: Ne

Provedení jako hlavní vypínač: Ano

Motorový pohon volitelný: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Kompaktní odpínač ABB OT200E03 je navržen pro bezpečné odpojování výkonových elektrických obvodů v průmyslových a rozváděčových aplikacích.

Kompaktní odpínač ABB OT200E03 je navržen pro bezpečné odpojování výkonových elektrických obvodů v průmyslových a rozváděčových aplikacích. Přístroj je určen pro instalaci do rozváděče, umožňuje přední montáž a je vybaven šroubovým připojením hlavního obvodu. Třípólové provedení s trvalým proudem 200 A a jmenovitým provozním napětím až 1000 V AC je vhodné pro použití jako hlavní vypínač nebo přepínač údržby.

Klíčové vlastnosti

  • Kompaktní odpínač pro instalaci do rozváděče
  • Třípólové provedení
  • Trvalý proud 200 A
  • Provozní napětí až 1000 V AC
  • Provozní výkon AC-23 při 400 V až 110 kW
  • Šroubové připojení hlavního obvodu
  • Vhodné pro použití jako hlavní vypínač
Název parametru Hodnota
Jmenovitý trvalý proud Iu 200 A
Integrovaný motorový pohon Ne
Provedení jako hlavní vypínač Ano
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
Vhodné pro čelní upevnění - centrálně Ne
Provedení jako bezpečnostní spínač Ne
S aretací Ne
Vhodné pro montáž rozváděče Ano
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Jmenovitý konstantní proud při AC-21, 400V 200 A
Krytí (IP), na čelní straně IP20
Jmenovitá krátkodobá odolnost proti zkratu Icw 8 kA
Stupeň krytí (NEMA) 1
Typ ovládacího prvku Bez
Typ konstrukce přístroje Montážní přístroj
Jmenovitý trvalý proud při AC-23, 400V 200 A
Max. jmenovité provozní napětí Ue AC 1000 V
Jmenovitý provozní výkon při AC-23, 400 V 110 kW
Jmenovité provozní napětí 1000 - 1000 V
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ano
Provedení jako reverzní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Spínací výkon pro 400V 110 kW
