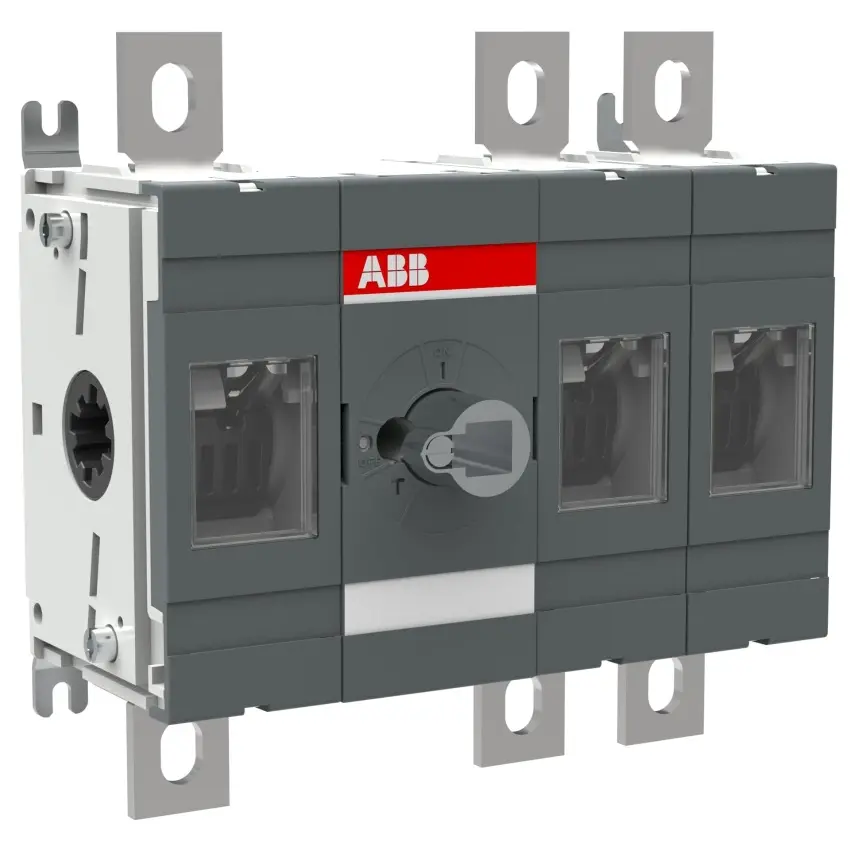

ABB SPÍNAČ OT315E12

Kompaktní odpínač ABB OT315E12 je navržen pro bezpečné a spolehlivé odpojování výkonových ... Zobrazit více

Výrobce: ABB

Kód produktu: 80964086 Zkopírováno

Kód dodavatele: 1SCA022727R6720 Zkopírováno

EAN: 6417019235752 Zkopírováno

Jmenovitý trvalý proud Iu: 315 A

Krytí (IP), na čelní straně: IP20

S aretací: Ne

Integrovaný motorový pohon: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Kompaktní odpínač ABB OT315E12 je navržen pro bezpečné a spolehlivé odpojování výkonových elektrických obvodů v průmyslových a rozváděčových aplikacích.

Kompaktní odpínač ABB OT315E12 je navržen pro bezpečné a spolehlivé odpojování výkonových elektrických obvodů v průmyslových a rozváděčových aplikacích. Přístroj je určen pro instalaci do rozváděče, umožňuje přední montáž a je vybaven šroubovým připojením hlavního obvodu. Třípólové provedení s trvalým proudem 315 A a jmenovitým provozním napětím až 1000 V AC je vhodné pro použití jako hlavní vypínač nebo přepínač údržby.

Klíčové vlastnosti

  • Kompaktní odpínač pro instalaci do rozváděče
  • Třípólové provedení
  • Trvalý proud 315 A
  • Provozní napětí až 1000 V AC
  • Provozní výkon AC-23 při 400 V až 160 kW
  • Šroubové připojení hlavního obvodu
  • Vhodné pro použití jako hlavní vypínač
Název parametru Hodnota
Jmenovitý trvalý proud Iu 315 A
Krytí (IP), na čelní straně IP20
S aretací Ne
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Provedení jako zařízení nouzového vypnutí Ne
Typ ovládacího prvku Bez
Provedení jako hlavní vypínač Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Jmenovitý provozní výkon při AC-23, 400 V 160 kW
Vhodné pro čelní upevnění - 4 otvory Ano
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Max. jmenovité provozní napětí Ue AC 1000 V
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovitý konstantní proud při AC-21, 400V 315 A
Jmenovitá krátkodobá odolnost proti zkratu Icw 15 kA
Stupeň krytí (NEMA) 1
Jmenovitý trvalý proud při AC-23, 400V 315 A
Jmenovité provozní napětí 1000 - 1000 V
Provedení jako reverzní spínač Ne
Spínací výkon pro 400V 160 kW
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 315 A
Krytí (IP), na čelní straně IP20
S aretací Ne
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Provedení jako zařízení nouzového vypnutí Ne
Typ ovládacího prvku Bez
Provedení jako hlavní vypínač Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako spínač pro údržbu/opravu Ano
Jmenovitý provozní výkon při AC-23, 400 V 160 kW
Vhodné pro čelní upevnění - 4 otvory Ano
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Max. jmenovité provozní napětí Ue AC 1000 V
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovitý konstantní proud při AC-21, 400V 315 A
Jmenovitá krátkodobá odolnost proti zkratu Icw 15 kA
Stupeň krytí (NEMA) 1
Jmenovitý trvalý proud při AC-23, 400V 315 A
Jmenovité provozní napětí 1000 - 1000 V
Provedení jako reverzní spínač Ne
Spínací výkon pro 400V 160 kW
