ABB SPÍNAČ OTL16B3M V KRYTU IP65 1SCA02256R1260

ABB_9PAA00000003447_master.jpg ABB_9PAA00000021866_master.jpg
Encl. Switch Disconnector OTL16B3M od ABB je třípólový spínač s krytím IP65 a proudovou ho... Zobrazit více

Výrobce: ABB

Kód produktu: 81753046 Zkopírováno

Kód dodavatele: 1SCA022562R1260 Zkopírováno

EAN: 6417019179933 Zkopírováno

Jmenovitý trvalý proud Iu: 25 A

Počet pólů: 3

Krytí (IP), na čelní straně: IP65

S aretací: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

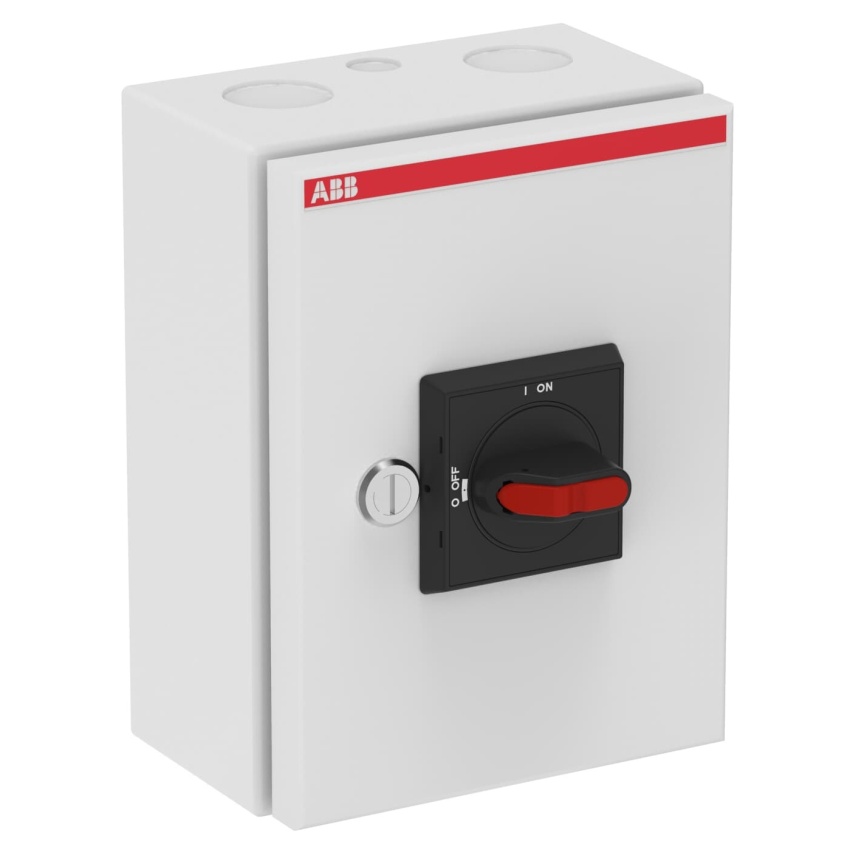

Encl. Switch Disconnector OTL16B3M od ABB je třípólový spínač s krytím IP65 a proudovou hodnotou 16A, vhodný pro napětí 415V AC23. Má ocelovou skříň s polyesterovým povrchem a černou voličovou rukojeť s mechanickou blokací krytu.

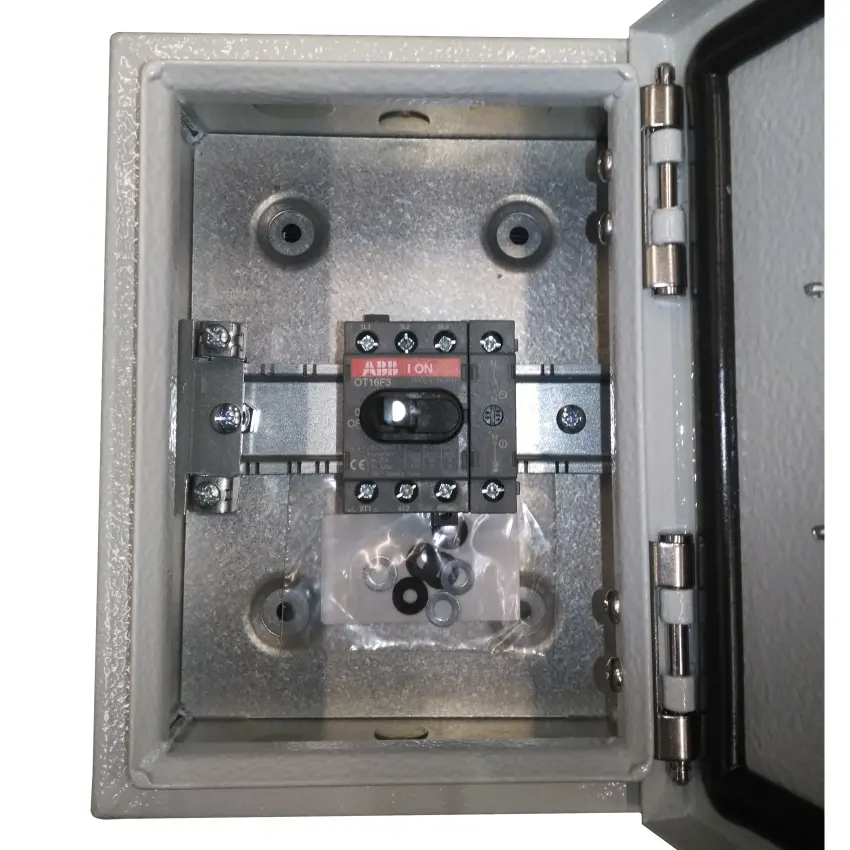

Spínač OTL16B3M nabízí robustní konstrukci z ocelového plechu s povrchovou úpravou polyesterovým práškem a je určen pro venkovní použití díky odolnosti vůči UV záření, vodě a ponoření dle normy UL746C. Skříň má pantová dvířka s možností uzamčení a interlock, který zabraňuje otevření krytu při sepnutém spínači, přičemž tuto funkci lze deaktivovat pro termografické měření. Kabelové vstupy jsou typu knock out a součástí jsou i svorky pro nulový vodič a ochranný vodič PE.

Klíčové vlastnosti

  • Třípólový spínač s proudem 16A a výkonem 7,5 kW
  • Ocelová skříň s polyesterovým práškovým nátěrem
  • Krytí IP65 vhodné pro venkovní použití
  • Interlocked kryt s možností deaktivace interlocku
  • Pantová dvířka s možností uzamčení
  • Kabelové vstupy typu knock out, včetně N a PE svorek
Název parametru Hodnota
Jmenovitý trvalý proud Iu 25 A
Počet pólů 3
Krytí (IP), na čelní straně IP65
S aretací Ano
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Typ ovládacího prvku Otočný knoflík
Provedení jako hlavní vypínač Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Vhodné pro upevnění do země Ne
Vhodné pro montáž rozváděče Ne
Max. jmenovité provozní napětí Ue AC 750 V
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro čelní upevnění - centrálně Ne
Jmenovitý konstantní proud při AC-21, 400V 16 A
Počet spínačů 1
Barva ovládacího prvku Černá
Jmenovitý trvalý proud při AC-23, 400V 16 A
Jmenovité provozní napětí 750 - 750 V
Vhodné pro čelní upevnění - 4 otvory Ano
Provedení jako reverzní spínač Ne
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 25 A
Počet pólů 3
Krytí (IP), na čelní straně IP65
S aretací Ano
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Typ ovládacího prvku Otočný knoflík
Provedení jako hlavní vypínač Ano
Provedení jako bezpečnostní spínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Vhodné pro upevnění do země Ne
Vhodné pro montáž rozváděče Ne
Max. jmenovité provozní napětí Ue AC 750 V
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro čelní upevnění - centrálně Ne
Jmenovitý konstantní proud při AC-21, 400V 16 A
Počet spínačů 1
Barva ovládacího prvku Černá
Jmenovitý trvalý proud při AC-23, 400V 16 A
Jmenovité provozní napětí 750 - 750 V
Vhodné pro čelní upevnění - 4 otvory Ano
Provedení jako reverzní spínač Ne
