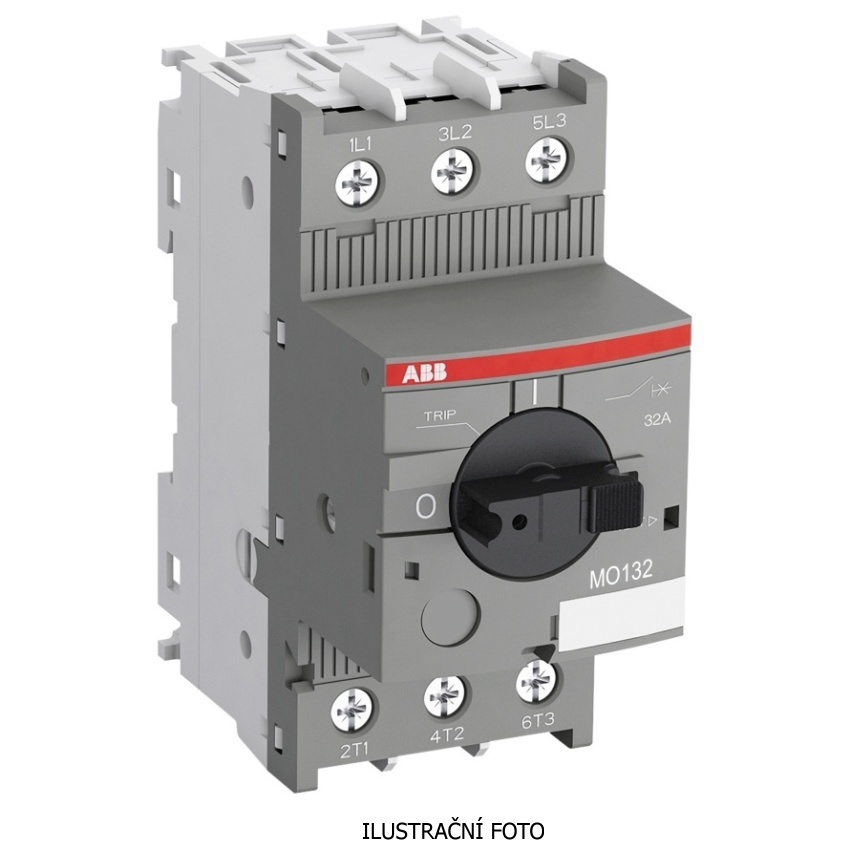

ABB SPOUŠTĚČ M. MO132-12, ZKRATOVÁ SPOUŠŤ, 1SAM360000R1012

Manuální motorový spouštěč MO132-12 s magnetickou ochranou a jmenovitým proudem 12 A slouž... Zobrazit více

Výrobce: ABB

Kód produktu: 82691095 Zkopírováno

Kód dodavatele: 1SAM360000R1012 Zkopírováno

EAN: 4013614400278 Zkopírováno

Šířka: 45 mm

Počet pólů: 3

Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW

Spouštěcí technika: Magnetické

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Manuální motorový spouštěč MO132-12 s magnetickou ochranou a jmenovitým proudem 12 A slouží k manuálnímu spínání a ochraně motorů před zkraty bez pojistky.

MO132-12 je kompaktní motorový spouštěč o šířce 45 mm s magnetickou ochranou a jmenovitým provozním proudem 12 A. Zařízení umožňuje spínání motorů a jejich spolehlivou ochranu proti zkratům s vypínací schopností 100 kA při 400 V AC. Součástí je vestavěná odpojovací funkce, mechanismus trip-free a otočná rukojeť s jasnou indikací polohy spínače, která je zamykatelná proti neoprávněným zásahům. Spouštěč je vhodný pro třífázové i jednofázové aplikace a lze jej kombinovat s nadproudovými relé nebo motorovými řadiči pro komplexní ochranu motorů.

Klíčové vlastnosti

  • Magnetická ochrana proti zkratům
  • Jmenovitý proud 12 A
  • Šířka 45 mm
  • Vypínací schopnost 100 kA při 400 V AC
  • Vestavěná odpojovací funkce a trip-free mechanismus
  • Zamykatelná otočná rukojeť s indikací polohy
Název parametru Hodnota
Šířka 45 mm
Počet pólů 3
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Spouštěcí technika Magnetické
Jmenovitý trvalý proud Iu 12 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Rozsah nastavení spouště na přetížení 12 - 12 A
Krytí (IP) IP20
Typ ovládacího prvku Otočný knoflík
S integrovanou podpěťovou spouští Ne
Citlivé na výpadek fáze Ne
S tepelnou ochranou Ne
Výška 97.8 mm
Jmenovité provozní napětí 690 - 690 V
Hloubka 86.55 mm
Nastavitelný rozsah nezpožděné zkratové spouště 150 - 150 A
S integrovaným pomocným spínačem Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
