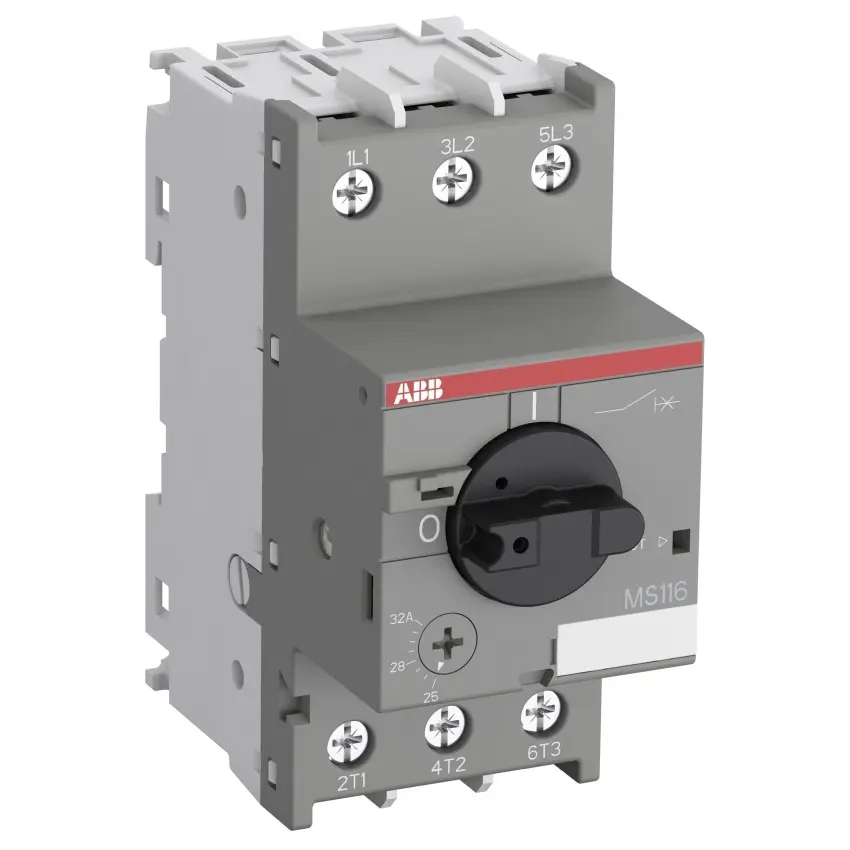

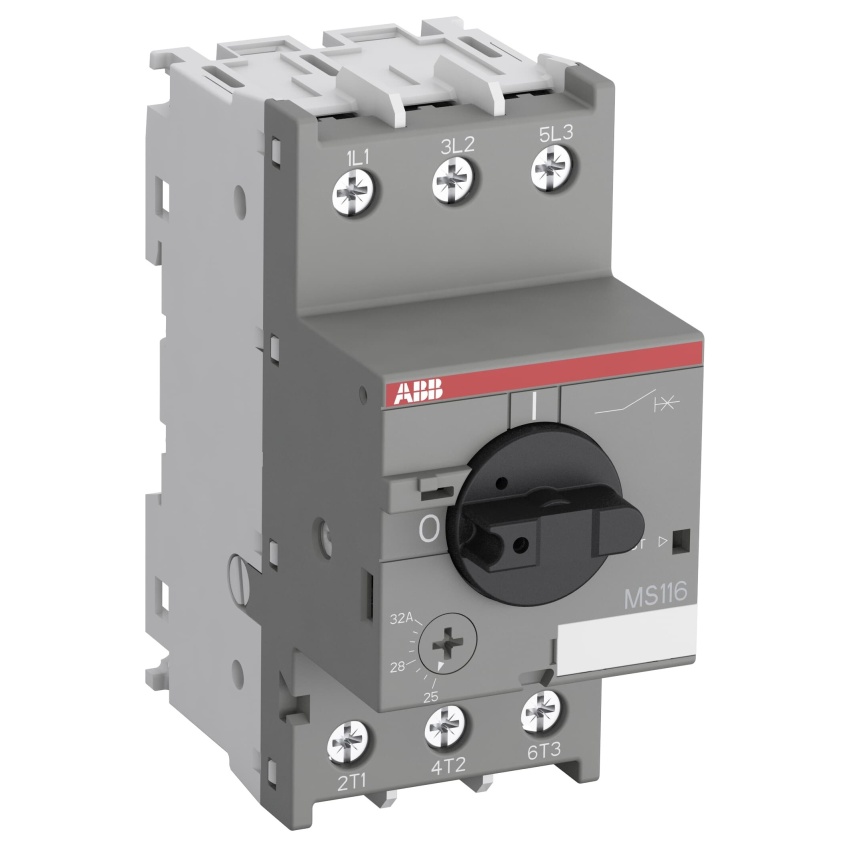

ABB SPOUŠTĚČ M. MS116/20A

MS116-20 je manuální motorový spouštěč s proudovou hodnotou 20 A a šířkou 45 mm, určený k ... Zobrazit více

Výrobce: ABB

Kód produktu: 81879058 Zkopírováno

Kód dodavatele: 1SAM250000R1013 Zkopírováno

EAN: 4013614405655 Zkopírováno

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

S integrovaným pomocným spínačem: Ano

Jmenovitý trvalý proud Iu: 20 A

S integrovanou podpěťovou spouští: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
MS116-20 je manuální motorový spouštěč s proudovou hodnotou 20 A a šířkou 45 mm, určený k ochraně motorů proti zkratu, přetížení a poruchám fáze bez potřeby pojistky.

Manuální motorový spouštěč MS116-20 od ABB nabízí spolehlivou ochranu motorů s provozním proudem 20 A a jmenovitou vypínací schopností 10 kA při 400 VAC. Zařízení umožňuje manuální zapínání a vypínání motorů a disponuje funkcemi jako vestavěné odpojování, kompenzace teploty, mechanismus trip-free a otočný ovladač s jasnou indikací polohy. Spouštěč je vhodný pro třífázové i jednofázové aplikace a lze jej doplnit o příslušenství jako pomocné kontakty, podnapěťové uvolnění či blokování proti neoprávněným zásahům.

Klíčové vlastnosti

  • Provozní proud 20 A
  • Šířka 45 mm
  • Jmenovitá vypínací schopnost 10 kA při 400 VAC
  • Vestavěná funkce odpojování
  • Mechanismus trip-free
  • Indikace polohy spínače otočným ovladačem
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
S integrovaným pomocným spínačem Ano
Jmenovitý trvalý proud Iu 20 A
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovité provozní napětí 690 - 690 V
Rozsah nastavení spouště na přetížení 18 - 25 A
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Spouštěcí technika Termomagnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 15 kA
Nastavitelný rozsah nezpožděné zkratové spouště 300 - 300 A
Citlivé na výpadek fáze Ano
Typ konstrukce přístroje Kompletní přístroj ve skříni
Šířka 45 mm
Typ ovládacího prvku Otočný knoflík
S tepelnou ochranou Ano
Výška 97.8 mm
Hloubka 86.55 mm
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
S integrovaným pomocným spínačem Ano
Jmenovitý trvalý proud Iu 20 A
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovité provozní napětí 690 - 690 V
Rozsah nastavení spouště na přetížení 18 - 25 A
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Spouštěcí technika Termomagnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 15 kA
Nastavitelný rozsah nezpožděné zkratové spouště 300 - 300 A
Citlivé na výpadek fáze Ano
Typ konstrukce přístroje Kompletní přístroj ve skříni
Šířka 45 mm
Typ ovládacího prvku Otočný knoflík
S tepelnou ochranou Ano
Výška 97.8 mm
Hloubka 86.55 mm
