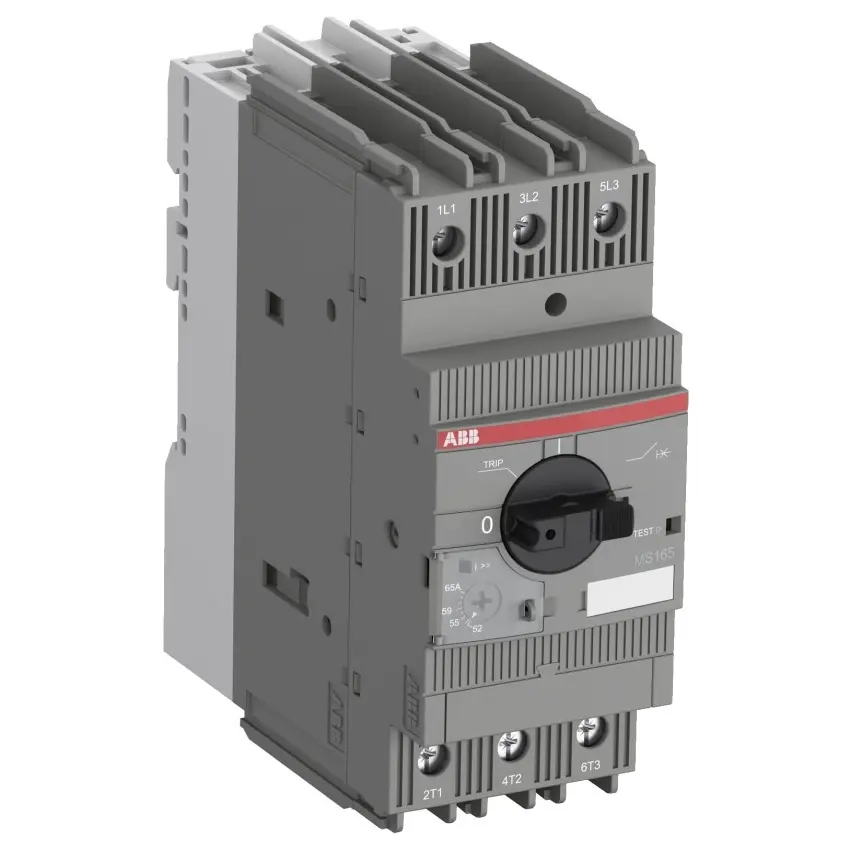

ABB SPOUŠTĚČ M. MS165-42 1SAM451000R1015

Motorový jistič MS165-42 od ABB chrání motory do 45 kW proti přetížení a poruchám fáze s j... Zobrazit více

Výrobce: ABB

Kód produktu: 81792854 Zkopírováno

Kód dodavatele: 1SAM451000R1015 Zkopírováno

EAN: 4013614486098 Zkopírováno

Jmenovitý provozní výkon při AC-3, 400 V: 22 kW

S integrovaným pomocným spínačem: Ne

S integrovanou podpěťovou spouští: Ne

Počet pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Motorový jistič MS165-42 od ABB chrání motory do 45 kW proti přetížení a poruchám fáze s jasnou indikací závady a možností uzamčení ovládací páky.

MS165-42 je kompaktní motorový jistič s proudovou hodnotou až 80 A a šířkou 55 mm, určený pro ochranu motorů do 45 kW při 400 V. Disponuje třídou vypínání 10 a samostatným okénkem pro spolehlivou indikaci zkratu. Zařízení obsahuje vestavěnou odpojovací funkci, kompenzaci teploty, mechanismus trip-free a otočnou páku s jasnou indikací polohy spínače, která je možné uzamknout proti neoprávněné manipulaci.

Klíčové vlastnosti

  • Ochrana motorů do 45 kW (400 V) / 80 A
  • Třída vypínání 10
  • Indikace závady v samostatném okénku
  • Vestavěná odpojovací funkce
  • Mechanismus trip-free
  • Uzamykatelná otočná páka
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovité provozní napětí 250 - 690 V
Rozsah nastavení spouště na přetížení 30 - 42 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Spouštěcí technika Termomagnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Citlivé na výpadek fáze Ano
Typ konstrukce přístroje Kompletní přístroj ve skříni
Šířka 55 mm
Jmenovitý trvalý proud Iu 42 A
Krytí (IP) IP20
Typ ovládacího prvku Otočný knoflík
S tepelnou ochranou Ano
Výška 142.65 mm
Hloubka 122.1 mm
Nastavitelný rozsah nezpožděné zkratové spouště 630 - 630 A
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovité provozní napětí 250 - 690 V
Rozsah nastavení spouště na přetížení 30 - 42 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Spouštěcí technika Termomagnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Citlivé na výpadek fáze Ano
Typ konstrukce přístroje Kompletní přístroj ve skříni
Šířka 55 mm
Jmenovitý trvalý proud Iu 42 A
Krytí (IP) IP20
Typ ovládacího prvku Otočný knoflík
S tepelnou ochranou Ano
Výška 142.65 mm
Hloubka 122.1 mm
Nastavitelný rozsah nezpožděné zkratové spouště 630 - 630 A
