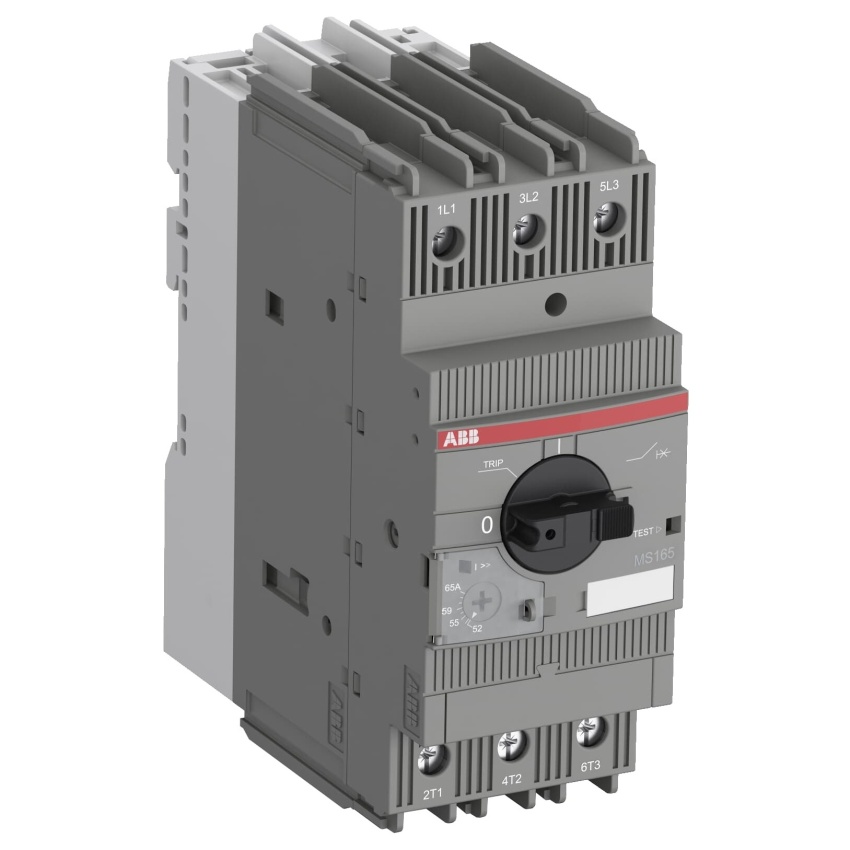

ABB SPOUŠTĚČ M. MS165-54 1SAM451000R1016

Motorový jistič MS165-54 od ABB chrání motory do 45 kW proti přetížení a poruchám fáze s j... Zobrazit více

Výrobce: ABB

Kód produktu: 81780678 Zkopírováno

Kód dodavatele: 1SAM451000R1016 Zkopírováno

EAN: 4013614486104 Zkopírováno

Jmenovitý provozní výkon při AC-3, 400 V: 22 kW

S integrovaným pomocným spínačem: Ne

S integrovanou podpěťovou spouští: Ne

Počet pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Motorový jistič MS165-54 od ABB chrání motory do 45 kW proti přetížení a poruchám fáze s jasnou indikací závady a možností zámku ovládací páky.

MS165-54 je kompaktní motorový jistič s šířkou 55 mm, určený pro ochranu motorů do 45 kW (400 V) a 80 A. Nabízí spolehlivou ochranu proti přetížení, poruše fáze a zkratovému vypnutí s indikací závady v samostatném okénku. Zařízení obsahuje vestavěnou odpojovací funkci, kompenzaci teploty, mechanismus trip-free a otočnou páku s jasnou indikací polohy spínače, která je zamykatelná proti neoprávněné manipulaci. K dispozici jsou doplňky jako pomocné kontakty, signalizační kontakty, podnapěťové uvolňovače a další příslušenství kompatibilní s řadou MS116/MS132/MS165.

Klíčové vlastnosti

  • Ochrana motorů do 45 kW a 80 A
  • Indikace závady v samostatném okénku
  • Vestavěná odpojovací funkce
  • Kompenzace teploty
  • Mechanismus trip-free
  • Zamykatelná otočná páka
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovité provozní napětí 250 - 690 V
Rozsah nastavení spouště na přetížení 40 - 54 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Spouštěcí technika Termomagnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Citlivé na výpadek fáze Ano
Typ konstrukce přístroje Kompletní přístroj ve skříni
Šířka 55 mm
Jmenovitý trvalý proud Iu 54 A
Krytí (IP) IP20
Typ ovládacího prvku Otočný knoflík
S tepelnou ochranou Ano
Výška 142.65 mm
Hloubka 122.1 mm
Nastavitelný rozsah nezpožděné zkratové spouště 810 - 810 A
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovité provozní napětí 250 - 690 V
Rozsah nastavení spouště na přetížení 40 - 54 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Spouštěcí technika Termomagnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Citlivé na výpadek fáze Ano
Typ konstrukce přístroje Kompletní přístroj ve skříni
Šířka 55 mm
Jmenovitý trvalý proud Iu 54 A
Krytí (IP) IP20
Typ ovládacího prvku Otočný knoflík
S tepelnou ochranou Ano
Výška 142.65 mm
Hloubka 122.1 mm
Nastavitelný rozsah nezpožděné zkratové spouště 810 - 810 A
