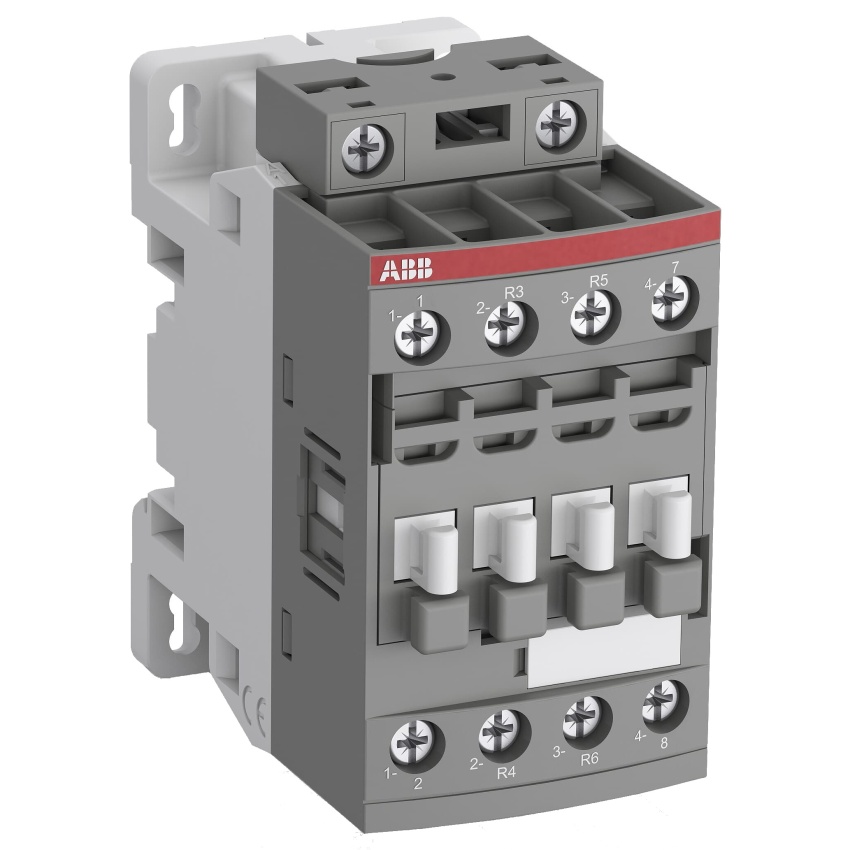

ABB STYKAČ AF09-22-00-11 24-60V50/60HZ 20-60VDC

AF09-22-00-11 je 4pólový kontaktor ABB s šroubovými svorkami pro ovládání motorů do 4 kW p... Zobrazit více

Výrobce: ABB

Kód produktu: 82383440 Zkopírováno

Kód dodavatele: 1SBL137501R1100 Zkopírováno

EAN: 3471523116214 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Počet hlavních spínacích kontaktů: 2

Počet hlavních rozpojovacích kontaktů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF09-22-00-11 je 4pólový kontaktor ABB s šroubovými svorkami pro ovládání motorů do 4 kW při 400 V AC a spínání proudů do 25 A. Disponuje širokým rozsahem řídicích napětí a integrovanou ochranou proti přepětí.

Kontaktor AF09-22-00-11 od ABB je navržen pro spínání motorů až do výkonu 4 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů do 25 A (AC-1). Díky technologii AF umožňuje široký rozsah řídicích napětí od 24 do 60 V AC a 20 až 60 V DC, což zajišťuje spolehlivý provoz i při nestabilních napětích. Součástí je také vestavěná ochrana proti přepětí a modulární konstrukce umožňující rozšíření pomocí pomocných kontaktů a dalších příslušenství.

Klíčové vlastnosti

  • 4pólový kontaktor s šroubovými svorkami
  • Ovládání motorů do 4 kW při 400 V AC (AC-3)
  • Spínání proudů do 25 A (AC-1)
  • Široký rozsah řídicích napětí 24-60 V AC a 20-60 V DC
  • Vestavěná ochrana proti přepětí
  • Modulární design s možností rozšíření pomocí pomocných kontaktů
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
