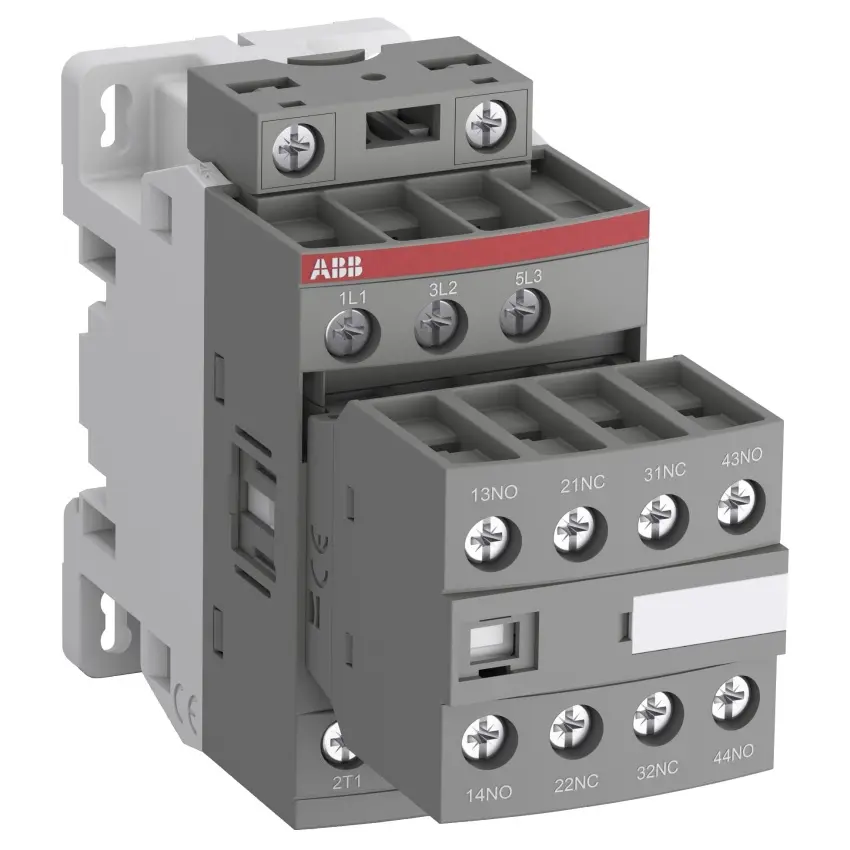

ABB STYKAČ AF09-30-22-11 24-60VDC

AF09-30-22-11 je 3pólový stykač ABB s předmontovanými pomocnými kontakty a šroubovými svor... Zobrazit více

Výrobce: ABB

Kód produktu: 81890626 Zkopírováno

Kód dodavatele: 1SBL137001R1122 Zkopírováno

EAN: 3471523110212 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF09-30-22-11 je 3pólový stykač ABB s předmontovanými pomocnými kontakty a šroubovými svorkami, určený pro ovládání motorů do 4 kW při 400 V AC a spínání výkonových obvodů do 25 A.

Stykač AF09-30-22-11 nabízí široký rozsah ovládacích napětí 24-60 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních sítích a snižuje spotřebu energie v rozváděči. Díky vestavěné ochraně proti přepětí představuje kompaktní a odolné řešení pro průmyslové aplikace. Konstrukce typu blok umožňuje snadné rozšíření pomocnými kontaktními bloky a dalšími příslušenstvími.

Klíčové vlastnosti

  • 3pólový stykač s předmontovanými pomocnými kontakty
  • Šroubové svorky pro spolehlivé připojení
  • Ovládací napětí 24-60 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Spínání motorů do 4 kW / 400 V AC (AC-3)
  • Možnost rozšíření pomocnými kontaktními bloky a příslušenstvím
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 2
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Počet pomocných spínacích kontaktů 2
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 2
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Počet pomocných spínacích kontaktů 2
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
