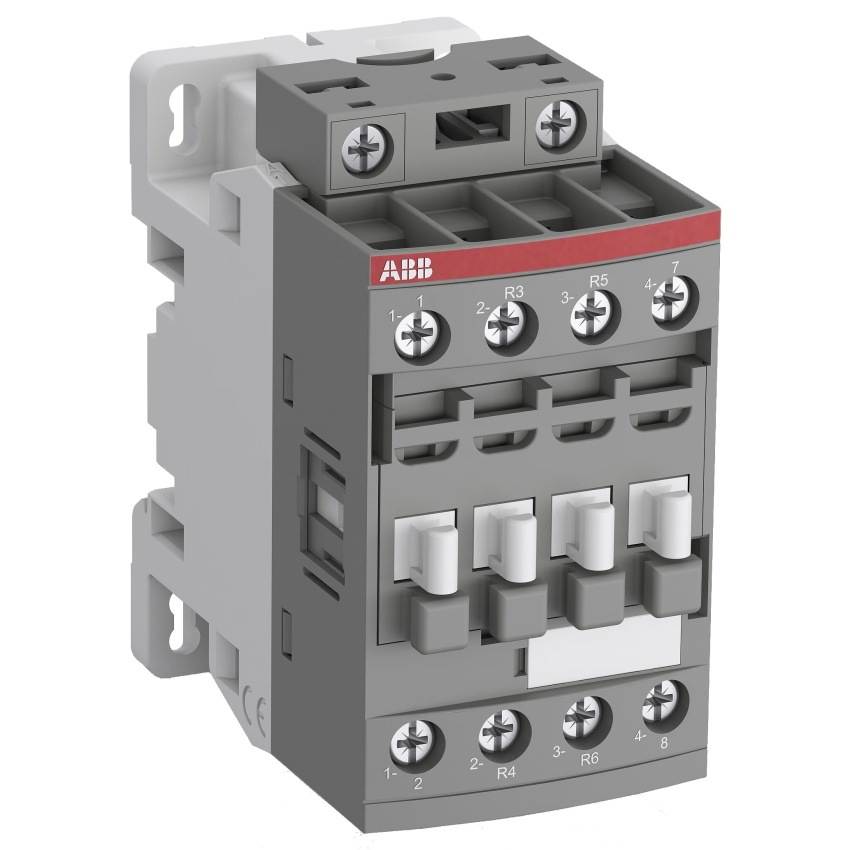

ABB STYKAČ AF09Z-22-00-21 24-60V50/60HZ 20-60VDC

AF09Z-22-00-21 je 4pólový kontaktor ABB s šroubovými svorkami pro motory do 4 kW při 400 V... Zobrazit více

Výrobce: ABB

Kód produktu: 82379781 Zkopírováno

Kód dodavatele: 1SBL136501R2100 Zkopírováno

EAN: 3471523116610 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Počet hlavních spínacích kontaktů: 2

Počet hlavních rozpojovacích kontaktů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF09Z-22-00-21 je 4pólový kontaktor ABB s šroubovými svorkami pro motory do 4 kW při 400 V AC a spínání proudů až 25 A. Disponuje širokým rozsahem řídicích napětí a integrovanou ochranou proti přepětí.

Kontaktor AF09Z-22-00-21 od ABB je určen pro spínání motorů do výkonu 4 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů s proudem až 25 A (AC-1). Díky technologii AF nabízí široký rozsah řídicích napětí od 24 do 60 V AC a 20 až 60 V DC, což umožňuje spolehlivý provoz i při velkých výkyvech napětí a snižuje spotřebu energie v rozváděči. Součástí je také integrovaná ochrana proti přepětí, kompaktní konstrukce a možnost rozšíření pomocí pomocných kontaktů a příslušenství.

Klíčové vlastnosti

  • 4pólový kontaktor s šroubovými svorkami
  • Pro motory do 4 kW při 400 V AC (AC-3)
  • Spínání proudů až 25 A (AC-1)
  • Široký rozsah řídicích napětí 24-60 V AC / 20-60 V DC
  • Integrovaná ochrana proti přepětí
  • Modulární konstrukce s možností rozšíření
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
