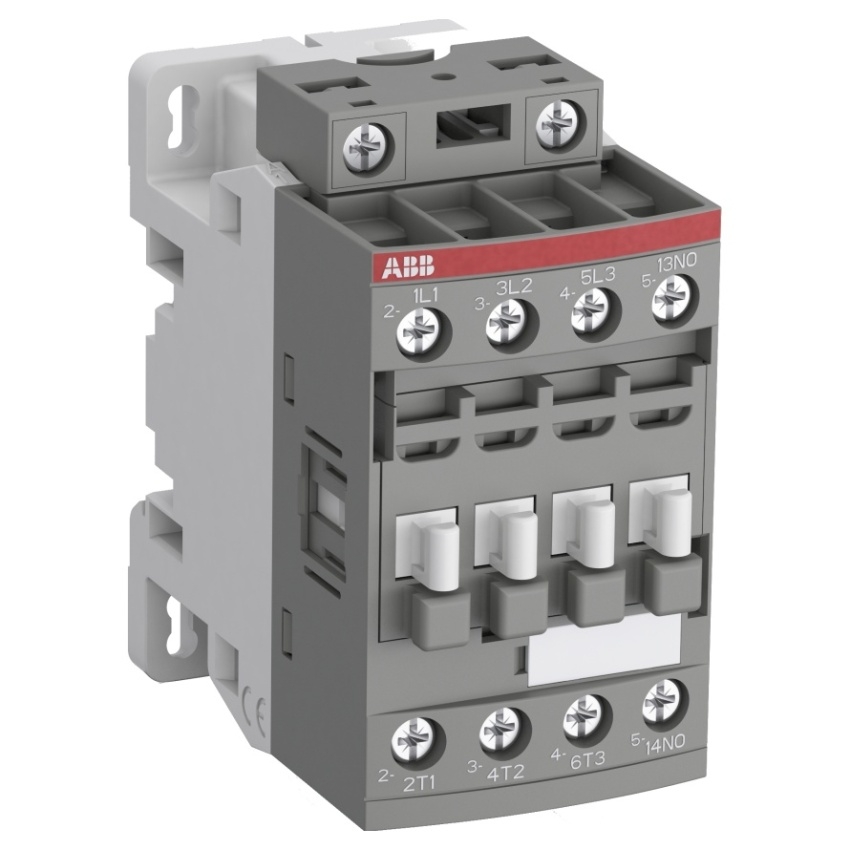

ABB STYKAČ AF09Z-30-01-21 24-60V50/60HZ 20-60VDC

AF09Z-30-01-21 je 3pólový kontaktor ABB s jedním pomocným kontaktem a šroubovými svorkami ... Zobrazit více

Výrobce: ABB

Kód produktu: 81774242 Zkopírováno

Kód dodavatele: 1SBL136001R2101 Zkopírováno

EAN: 3471523113312 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF09Z-30-01-21 je 3pólový kontaktor ABB s jedním pomocným kontaktem a šroubovými svorkami pro řízení motorů do 4 kW při 400 V AC.

Kontaktor AF09Z-30-01-21 od ABB umožňuje spínání motorů až do výkonu 4 kW (AC-3) nebo 5 hp (UL) a spínání obvodů do 25 A. Díky technologii AF disponuje širokým rozsahem řídicích napětí od 24 do 60 V AC/DC, což zajišťuje spolehlivý provoz i při kolísání napětí a snižuje spotřebu energie v rozvaděči. Integrovaná ochrana proti přepětí a modulární konstrukce umožňují snadné rozšíření pomocnými bloky a příslušenstvím.

Klíčové vlastnosti

  • 3pólový kontaktor s jedním vestavěným pomocným kontaktem
  • Šroubové svorky pro připojení
  • Řízení motorů do 4 kW / 400 V AC (AC-3)
  • Spínání obvodů do 25 A (AC-1)
  • Široký rozsah řídicího napětí 24-60 V AC/DC
  • Integrovaná ochrana proti přepětí
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
