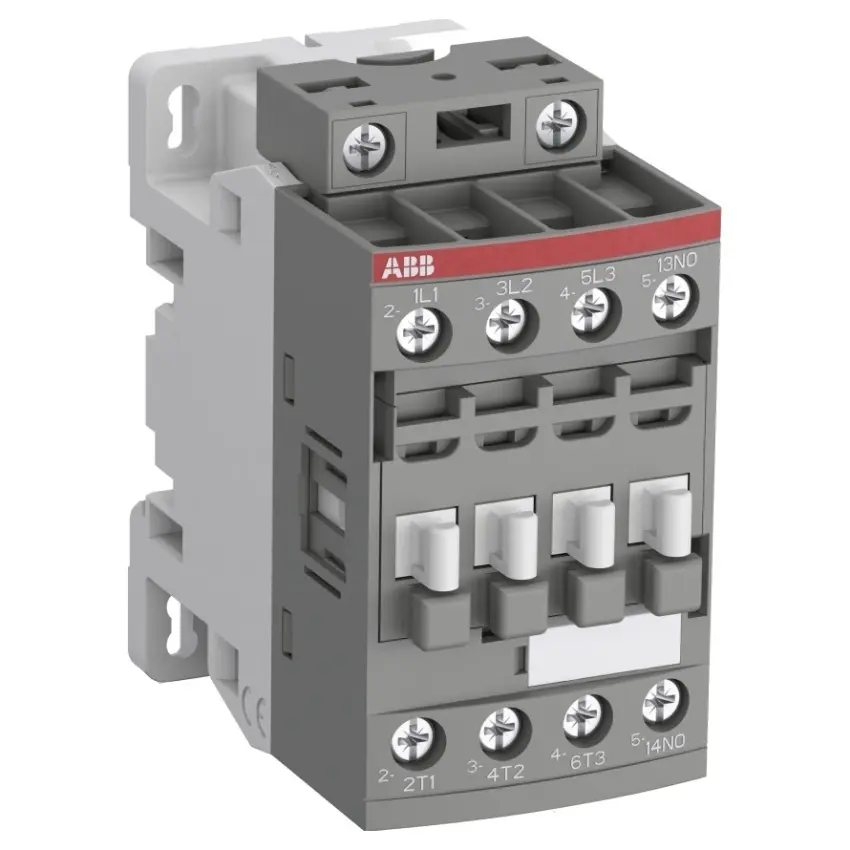

ABB STYKAČ AF09Z-30-01-23 100-250V50/60HZ DC

AF09Z-30-01-23 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami pro... Zobrazit více

Výrobce: ABB

Kód produktu: 82692504 Zkopírováno

Kód dodavatele: 1SBL136001R2301 Zkopírováno

EAN: 3471523113336 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF09Z-30-01-23 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami pro ovládání motorů do 4 kW při 400 V AC nebo 5 hp při 480 V UL.

Stykač AF09Z-30-01-23 nabízí široký rozsah ovládacího napětí 100-250 V AC/DC díky technologii AF, která umožňuje spolehlivý provoz i při nestabilních sítích. Je vybaven vestavěnou ochranou proti přepětí a umožňuje snadné rozšíření pomocí přídavných bloků pomocných kontaktů a dalších příslušenství. Tento kompaktní 3pólový stykač zvládá spínat výkonové obvody až do 25 A a je vhodný pro průmyslové aplikace s motory do 4 kW nebo 5 hp.

Klíčové vlastnosti

  • 3pólový stykač s jedním pomocným kontaktem
  • Šroubové svorky pro připojení
  • Ovládací napětí 100-250 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Spínací proud až 25 A
  • Možnost rozšíření pomocí přídavných bloků a příslušenství
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
