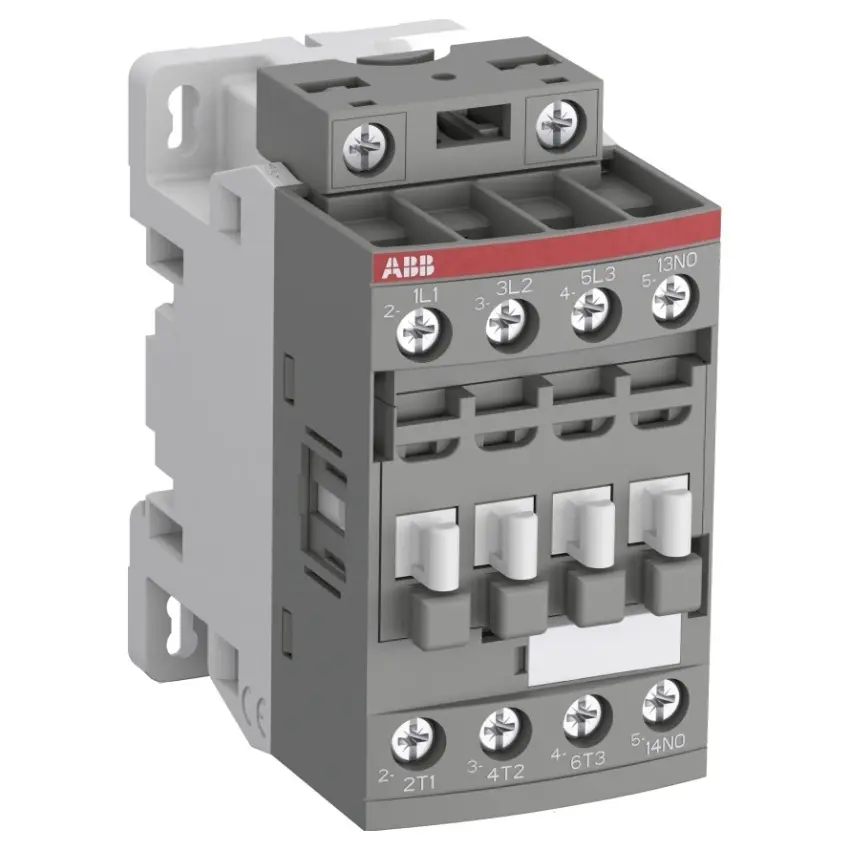

ABB STYKAČ AF09Z-30-10-23, 100-250V50/60HZ-DC, 1SBL136001R2310

AF09Z-30-10-23 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami, ur... Zobrazit více

Výrobce: ABB

Kód produktu: 82688614 Zkopírováno

Kód dodavatele: 1SBL136001R2310 Zkopírováno

EAN: 3471523113237 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF09Z-30-10-23 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami, určený pro řízení motorů do 4 kW při 400 V AC a spínání obvodů do 25 A.

Stykač AF09Z-30-10-23 od ABB nabízí široký rozsah řídicích napětí 100-250 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních sítích. Díky integrované ochraně proti přepětí představuje kompaktní a efektivní řešení pro průmyslové aplikace. Konstrukce typu blok umožňuje snadné rozšíření o přídavné pomocné kontakty a další příslušenství.

Klíčové vlastnosti

  • 3pólový stykač s jedním vestavěným pomocným kontaktem
  • Šroubové svorky pro připojení
  • Řízení motorů do 4 kW / 400 V AC (AC-3)
  • Spínání obvodů do 25 A (AC-1)
  • Široký rozsah řídicího napětí 100-250 V AC/DC
  • Integrovaná ochrana proti přepětí
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
