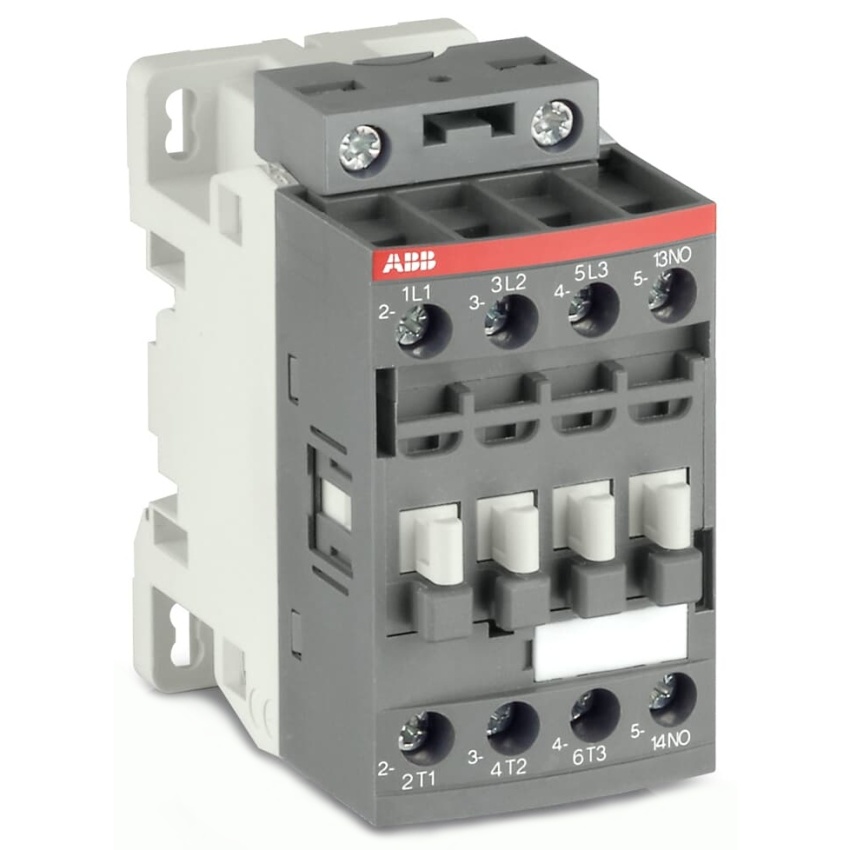

ABB STYKAČ AF09ZB-30-10-21 24-60V50/60HZ 20-60VDC

AF09ZB-30-10-21 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami pr... Zobrazit více

Výrobce: ABB

Kód produktu: 81766840 Zkopírováno

Kód dodavatele: 1SBL136061R2110 Zkopírováno

EAN: 3471523123519 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF09ZB-30-10-21 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami pro ovládání motorů do 4 kW při 400 V AC a spínání obvodů do 25 A.

Stykač AF09ZB-30-10-21 od ABB nabízí široký rozsah ovládacího napětí 24-60 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních napětích. Díky integrované ochraně proti přepětí představuje kompaktní a efektivní řešení pro průmyslové aplikace. Konstrukce typu blok umožňuje snadné rozšíření o další pomocné kontakty a příslušenství.

Klíčové vlastnosti

  • 3pólový stykač s jedním pomocným kontaktem
  • Šroubové svorky pro spolehlivé připojení
  • Ovládací napětí 24-60 V AC/DC
  • Maximální spínaný proud 25 A
  • Ovládání motorů do 4 kW / 400 V AC
  • Integrovaná ochrana proti přepětí
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
