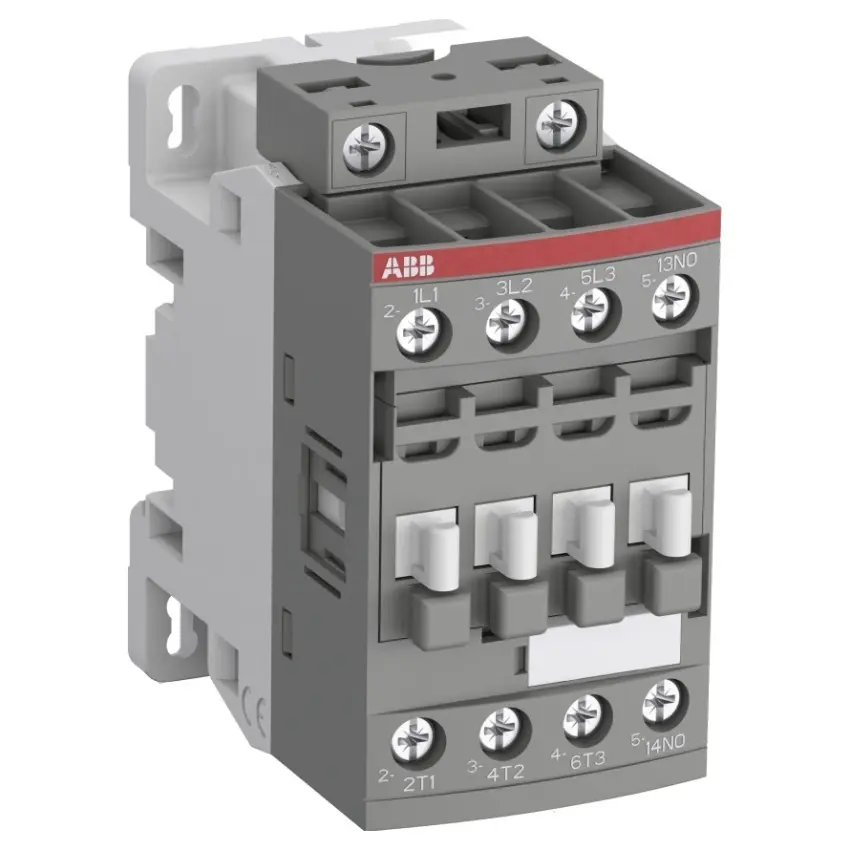

ABB STYKAČ AF12Z-30-01-21 24-60V50/60HZ 20-60VDC

AF12Z-30-01-21 je 3pólový kontaktor ABB s jedním pomocným kontaktem a šroubovými svorkami ... Zobrazit více

Výrobce: ABB

Kód produktu: 82198922 Zkopírováno

Kód dodavatele: 1SBL156001R2101 Zkopírováno

EAN: 3471523113619 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF12Z-30-01-21 je 3pólový kontaktor ABB s jedním pomocným kontaktem a šroubovými svorkami pro ovládání motorů do 5,5 kW při 400 V AC.

Kontaktor AF12Z-30-01-21 od ABB nabízí široký rozsah ovládacího napětí 24-60 V AC/DC a je vybaven vestavěnou ochranou proti přepětí. Umožňuje spínání motorů až do výkonu 5,5 kW při 400 V AC (AC-3) a spínání výkonových obvodů do 28 A (AC-1). Díky modulárnímu blokovému provedení lze kontaktor snadno rozšířit o přídavné pomocné kontakty a další příslušenství.

Klíčové vlastnosti

  • 3pólový kontaktor s 1 vestavěným pomocným kontaktem
  • Šroubové svorky pro připojení
  • Ovládací napětí 24-60 V AC/DC
  • Spínání motorů do 5,5 kW / 400 V AC (AC-3)
  • Spínání obvodů do 28 A (AC-1)
  • Vestavěná ochrana proti přepětí
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 28 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 28 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
