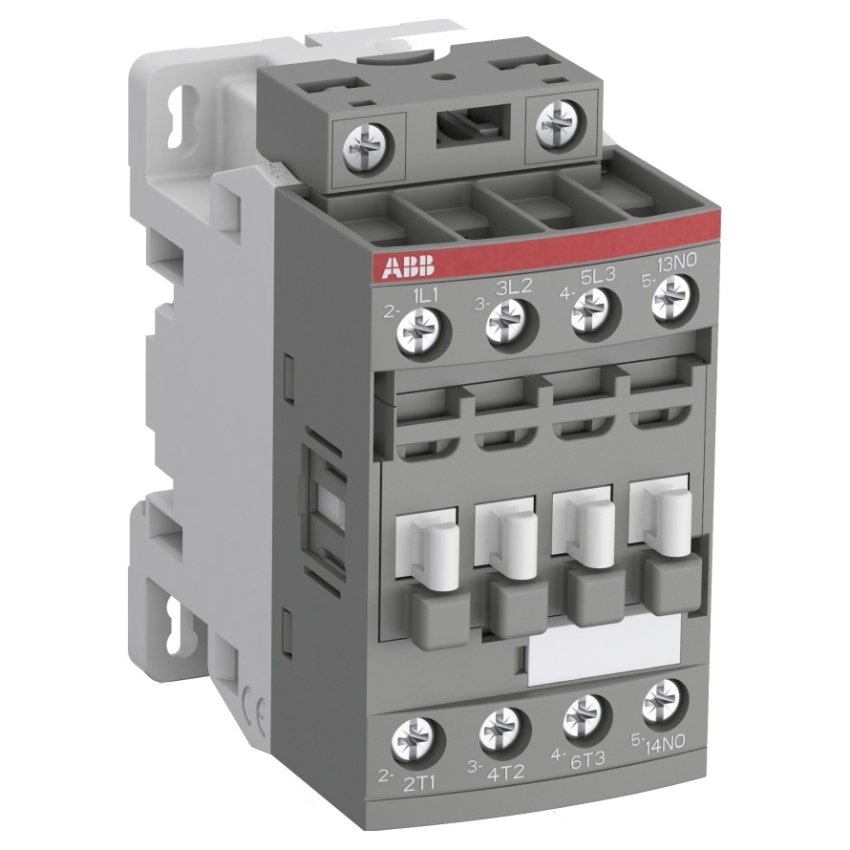

ABB STYKAČ AF12Z-30-10-21 24-60V 50/60HZ, 20-60VDC

AF12Z-30-10-21 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami pro... Zobrazit více

Výrobce: ABB

Kód produktu: 81785226 Zkopírováno

Kód dodavatele: 1SBL156001R2110 Zkopírováno

EAN: 3471523113510 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF12Z-30-10-21 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami pro řízení motorů do 5,5 kW při 400 V AC. Nabízí široký rozsah řídicích napětí a integrovanou ochranu proti přepětí.

Stykač AF12Z-30-10-21 od ABB je určen pro spínání motorů až do výkonu 5,5 kW při 400 V AC (AC-3) a má 3 póly s jedním vestavěným pomocným kontaktem. Díky technologii AF umožňuje široký rozsah řídicích napětí od 24 do 60 V AC/DC, což zajišťuje spolehlivý provoz i při kolísání napětí v síti. Integrovaná ochrana proti přepětí a kompaktní konstrukce usnadňují instalaci a rozšiřitelnost pomocí doplňkových bloků a příslušenství.

Klíčové vlastnosti

  • 3pólový stykač s jedním pomocným kontaktem
  • Šroubové svorky pro připojení
  • Řízení motorů do 5,5 kW / 400 V AC (AC-3)
  • Široký rozsah řídicích napětí 24-60 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Možnost rozšíření pomocí doplňkových bloků a příslušenství
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 28 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 28 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
