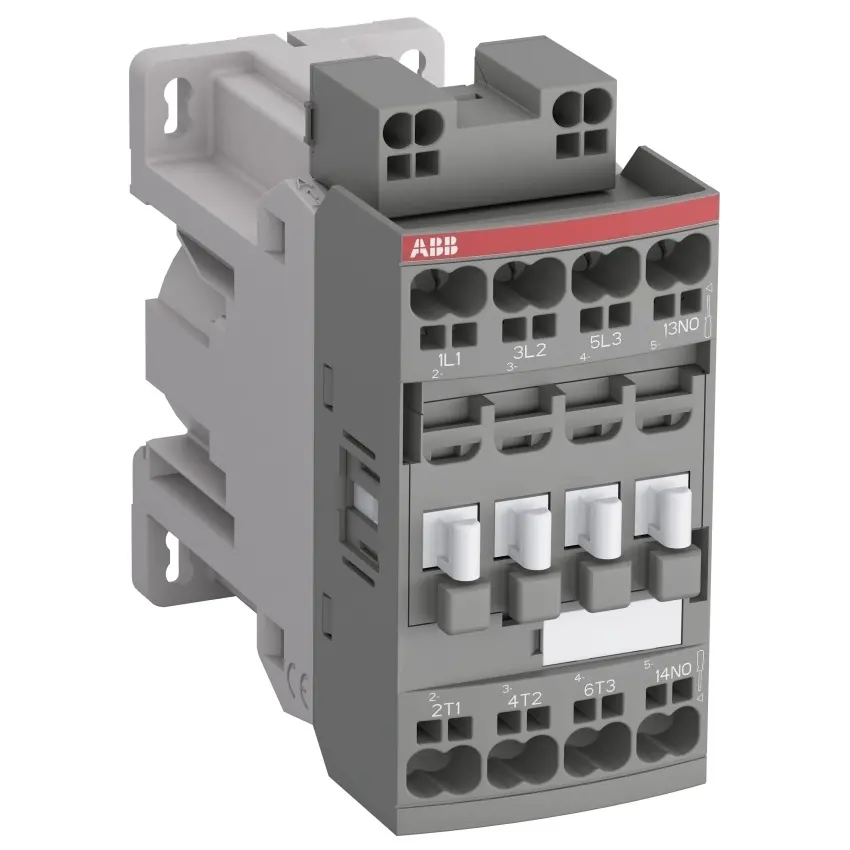

ABB STYKAČ AF12Z-30-10K-30 24V DC, 3-PÓL.1SBL156005R3010

ABB AF12Z-30-10K-30 třípólový stykač 24 V DC s Push-in připojením a vestavěnou přepěťovou ochranou

Stykač ABB AF12Z-30-10K-30 je třípólové zařízení určené pro spínání motorů a výkonových obvodů do 690 V AC nebo 220 V DC. Obsahuje elektronické rozhraní pro ovládací cívku 24 V DC (typ „30“) s integrovaným přepěťovým filtrem, který zajišťuje spolehlivý provoz a současně snižuje spotřebu přídržného proudu na pouhých 1,7 W. Díky tomu umožňuje přímé ovládání ze standardních PLC výstupů ≥ 250 mA / 24 V DC bez nutnosti přídavného rozhraní. Cívka vyžaduje dodržení polarity A1+ a A2-.

Stykač je vybaven třemi hlavními póly a jedním vestavěným pomocným kontaktem NO (1x NE). Je proveden v kompaktní blokové konstrukci s možností rozšíření o přídavné pomocné kontaktní bloky – přední nebo boční. Pomocné kontakty odpovídají normám IEC 60947-5-1 (mechanicky propojené) a IEC 60947-4-1 (zrcadlové kontakty NC). Připojení vodičů je řešeno pomocí bezšroubových Push-in pružinových svorek, které umožňují rychlou, jednoduchou a spolehlivou montáž bez nářadí.

Stykač pracuje při jmenovité frekvenci 50/60 Hz pro hlavní i pomocný obvod a splňuje požadavky norem IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1 a CSA C22.2 č. 60947-4-1.

Klíčové vlastnosti

• Třípólový stykač ABB AF12Z-30-10K-30 s jedním vestavěným pomocným kontaktem (1 NO)
• Ovládací cívka 24 V DC s přepěťovou ochranou a sníženou přídržnou spotřebou 1,7 W
• Možnost přímého ovládání z PLC výstupu (≥ 250 mA / 24 V DC)
• Nutnost dodržet polaritu cívky: A1+ / A2-
• Bezšroubové Push-in připojení pro rychlou a spolehlivou montáž
• Spínání výkonových obvodů do 690 V AC nebo 220 V DC
• Bloková konstrukce s možností rozšíření pomocnými kontaktními bloky (přední/boční)
• Mechanicky propojené a zrcadlové kontakty dle IEC standardů
• Jmenovitá frekvence 50/60 Hz pro hlavní i pomocný obvod
• Splňuje normy: IEC/EN 60947-1, 60947-4-1, UL a CSA
