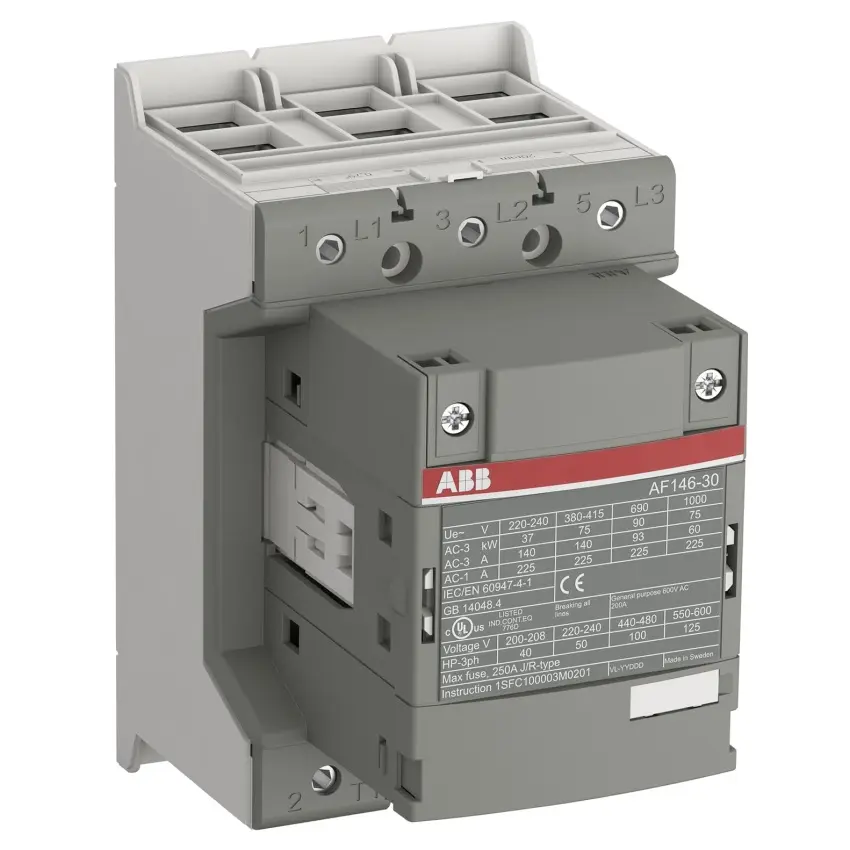

ABB STYKAČ AF146-30-00-13 100-250V AC/DC 1SFL467001R1300

AF146-30-00-13 je 3pólový stykač ABB s dvojitou svorkou pro řízení motorů do 75 kW při 400... Zobrazit více

Výrobce: ABB

Kód produktu: 81786127 Zkopírováno

Kód dodavatele: 1SFL467001R1300 Zkopírováno

EAN: 7320500482032 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 75 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF146-30-00-13 je 3pólový stykač ABB s dvojitou svorkou pro řízení motorů do 75 kW při 400 V AC a spínání výkonových obvodů až do 225 A. Disponuje širokým rozsahem řídicího napětí a vestavěnou ochranou proti přepětí.

Stykač AF146-30-00-13 od ABB je určen pro spínání motorů až do výkonu 75 kW při 400 V AC (AC-3) a výkonových obvodů do 225 A (AC-1). Díky technologii AF nabízí široký rozsah řídicího napětí 100-250 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních napětích a snižuje spotřebu energie v rozvaděči. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení. Stykač má blokovou konstrukci a lze jej rozšířit o pomocné kontaktní bloky a další příslušenství.

Klíčové vlastnosti

  • 3pólový stykač s dvojitou svorkou
  • Řízení motorů do 75 kW / 400 V AC (AC-3)
  • Spínání výkonových obvodů až do 225 A (AC-1)
  • Široký rozsah řídicího napětí 100-250 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Modulární bloková konstrukce s možností rozšíření
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-1, 400 V 225 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Druh el. připojení hlavního proudového obvodu Kabelová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-1, 400 V 225 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Druh el. připojení hlavního proudového obvodu Kabelová svorka
Druh napětí pro ovládání AC/DC
