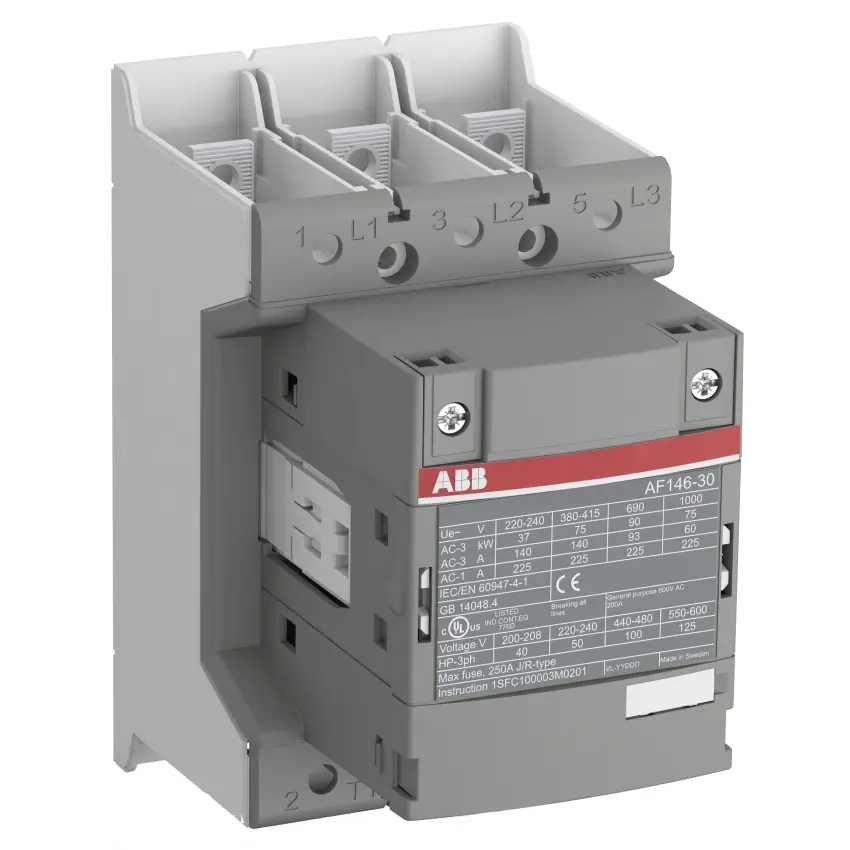

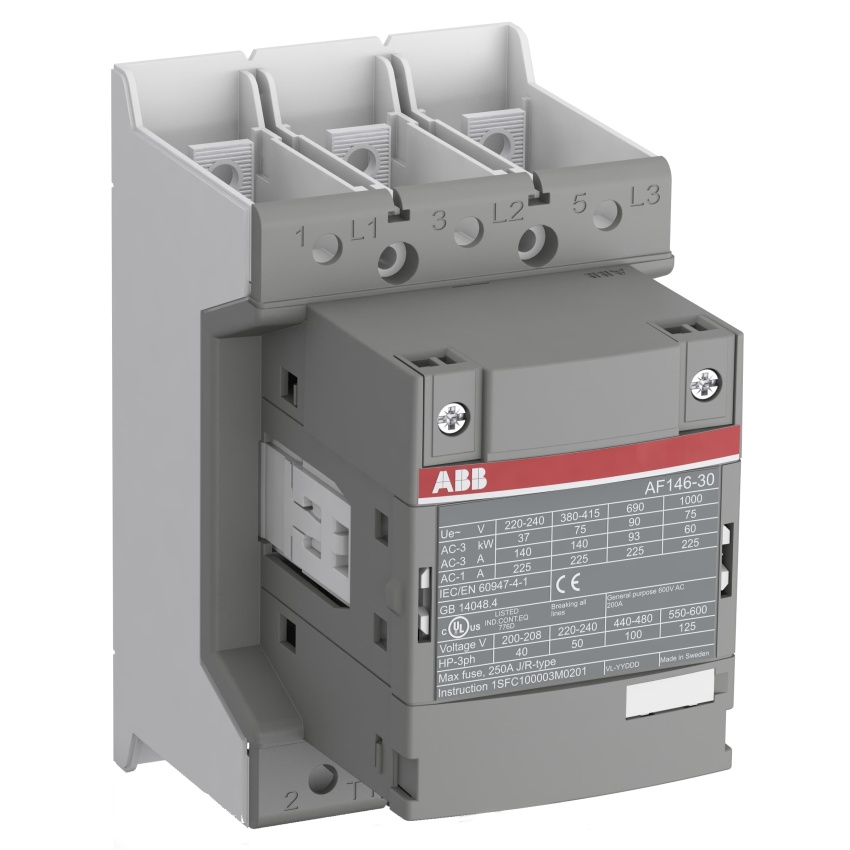

ABB STYKAČ AF146-30-00B-11 24-60V AC/DC 1SFL467002R1100

AF146-30-00B-11 je 3pólový stykač ABB s hlavními obvodovými lištami pro motory do 75 kW př... Zobrazit více

Výrobce: ABB

Kód produktu: 81763870 Zkopírováno

Kód dodavatele: 1SFL467002R1100 Zkopírováno

EAN: 7320500478363 Zkopírováno

Jmenovitý provozní výkon při AC-3, 400 V: 75 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 0

Jmenovité řídicí napájecí napětí Us DC: 20 - 60 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF146-30-00B-11 je 3pólový stykač ABB s hlavními obvodovými lištami pro motory do 75 kW při 400 V AC nebo 100 hp při 480 V UL. Umožňuje spínání výkonových obvodů až do 225 A AC-1 nebo 200 A UL pro obecné použití.

Stykač AF146-30-00B-11 nabízí široký rozsah řídicích napětí od 24 do 60 V AC a 20 až 60 V DC, což zajišťuje spolehlivý provoz i při nestabilních napájecích sítích. Integrovaná ochrana proti přepětí přispívá k ochraně zařízení a kompaktní konstrukce umožňuje snadné rozšíření pomocí přídavných pomocných kontaktů a dalších příslušenství. Díky technologii AF je možné efektivně řídit motory a spínat výkonové obvody s vysokou spolehlivostí a flexibilitou.

Klíčové vlastnosti

  • 3pólový stykač s hlavními obvodovými lištami
  • Řízení motorů do 75 kW / 400 V AC (AC-3) a 100 hp / 480 V UL
  • Spínání výkonových obvodů až do 225 A (AC-1) nebo 200 A UL
  • Široký rozsah řídicích napětí 24-60 V AC a 20-60 V DC
  • Integrovaná ochrana proti přepětí
  • Modulární konstrukce s možností rozšíření pomocí pomocných kontaktů a příslušenství
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovitý provozní proud Ie při AC-1, 400 V 225 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Přípojnice
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovitý provozní proud Ie při AC-1, 400 V 225 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Přípojnice
