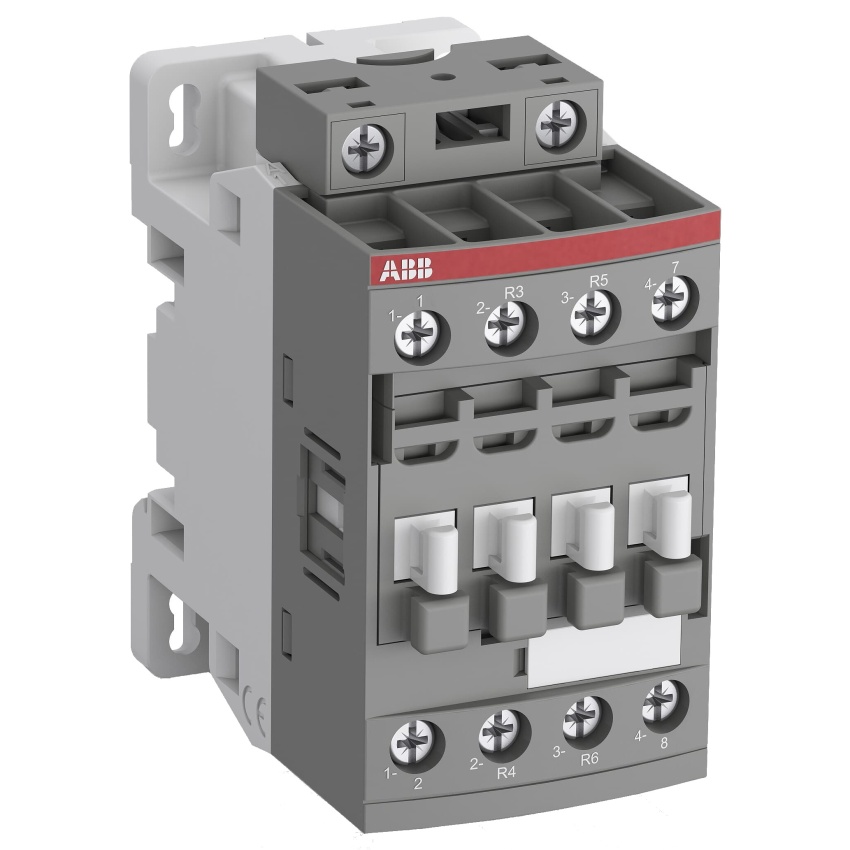

ABB STYKAČ AF16-22-00-12 48-130V50/60HZ-DC

AF16-22-00-12 je 4pólový stykač ABB s šroubovými svorkami pro motory do 7,5 kW při 400 V A... Zobrazit více

Výrobce: ABB

Kód produktu: 81768396 Zkopírováno

Kód dodavatele: 1SBL177501R1200 Zkopírováno

EAN: 3471523116320 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Počet hlavních spínacích kontaktů: 2

Počet hlavních rozpojovacích kontaktů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF16-22-00-12 je 4pólový stykač ABB s šroubovými svorkami pro motory do 7,5 kW při 400 V AC a spínání proudů až 30 A. Disponuje širokým rozsahem řídicích napětí a vestavěnou ochranou proti přepětí.

Stykač AF16-22-00-12 od ABB je určen pro spínání motorů do 7,5 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů do 30 A (AC-1). Díky technologii AF nabízí široký rozsah řídicích napětí od 48 do 130 V AC/DC, což umožňuje spolehlivý provoz i při kolísání napětí a snižuje spotřebu energie v rozvaděči. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení. Stykač má blokový design a lze jej rozšířit o pomocné kontaktní bloky a další příslušenství.

Klíčové vlastnosti

  • 4pólový stykač s šroubovými svorkami
  • Spínání motorů do 7,5 kW při 400 V AC (AC-3)
  • Spínání proudů až 30 A (AC-1)
  • Široký rozsah řídicích napětí 48-130 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Modulární blokový design s možností rozšíření
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 48 - 130 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 48 - 130 V
Jmenovité řídicí napájecí napětí Us DC 48 - 130 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
