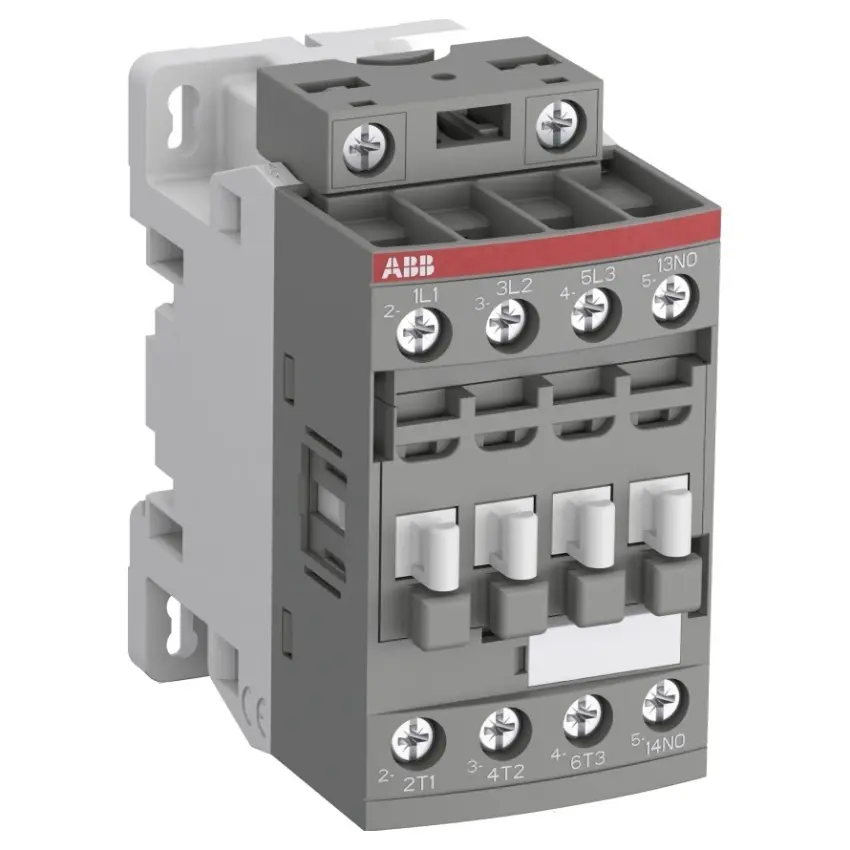

ABB STYKAČ AF16-30-10-12 48-130V50/60HZ DC

AF16-30-10-12 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami, urč... Zobrazit více

Výrobce: ABB

Kód produktu: 82598382 Zkopírováno

Kód dodavatele: 1SBL177001R1210 Zkopírováno

EAN: 3471523110625 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 18 A

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF16-30-10-12 je 3pólový stykač ABB s jedním pomocným kontaktem a šroubovými svorkami, určený pro ovládání motorů do 7,5 kW při 400 V AC a spínání výkonových obvodů do 30 A.

Stykač AF16-30-10-12 nabízí široký rozsah řídicích napětí od 48 do 130 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních napájecích sítích. Díky integrované ochraně proti přepětí představuje kompaktní a odolné řešení pro průmyslové aplikace. Konstrukce typu blok umožňuje snadné rozšíření pomocnými kontaktními bloky a dalšími příslušenstvími.

Klíčové vlastnosti

  • 3pólový stykač s 1 pomocným kontaktem
  • Šroubové svorky pro připojení
  • Ovládání motorů do 7,5 kW / 400 V AC (AC-3)
  • Spínání výkonových obvodů do 30 A (AC-1)
  • Široký rozsah řídicího napětí 48-130 V AC/DC
  • Integrovaná ochrana proti přepětí
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 48 - 130 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 48 - 130 V
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 48 - 130 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 48 - 130 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 48 - 130 V
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 48 - 130 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
