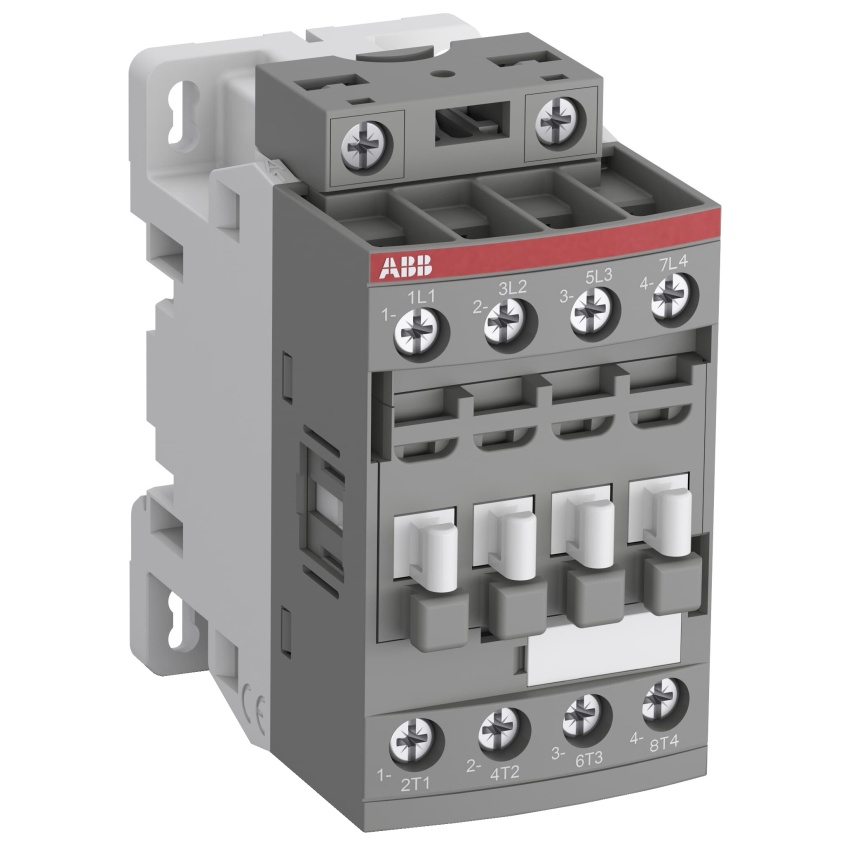

ABB STYKAČ AF16-40-00-13 100-250V50/60HZ-DC 4-POL.

Stykač s ovládáním AC/DC - se šroubovými připojovacími svorkami, průřez vodiče: 6 mm2. Sty... Zobrazit více

Výrobce: ABB

Kód produktu: 80993054 Zkopírováno

Kód dodavatele: 1SBL177201R1300 Zkopírováno

EAN: 3471523115132 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Počet hlavních spínacích kontaktů: 4

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Stykač s ovládáním AC/DC - se šroubovými připojovacími svorkami, průřez vodiče: 6 mm2. Stykače AF09 ... AF38 se používají pro ovládání výkonových obvodů do napětí 690 V AC a 220 V DC. Své hlavní použití nachází u trojfázových motorů a při spínání neinduktivních a slabě induktivních zátěží. Stykače AF09 ... AF38 jsou vybaveny elektronicky řízeným obvodem cívky, kde je možno připojit ovládací napětí v širokém rozmezí od Uc min. do Uc max. Pouze čtyři cívky vyhovují ovládacímu napětí v rozmezí 24...500 V 50/60 Hz nebo 20...500 V DC. Stykače AF zvládají velké kolísání ovládacího napětí. Pro různá ovládací napětí na různých místech světa (např. 100...250 V 50/60 Hz - DC) je možno použít jedinou cívku. Tedy není třeba měnit cívku. Stykače AF mají zabudovanou ochranu proti přepětí a nevyžadují další instalaci odrušovacích členů.
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
