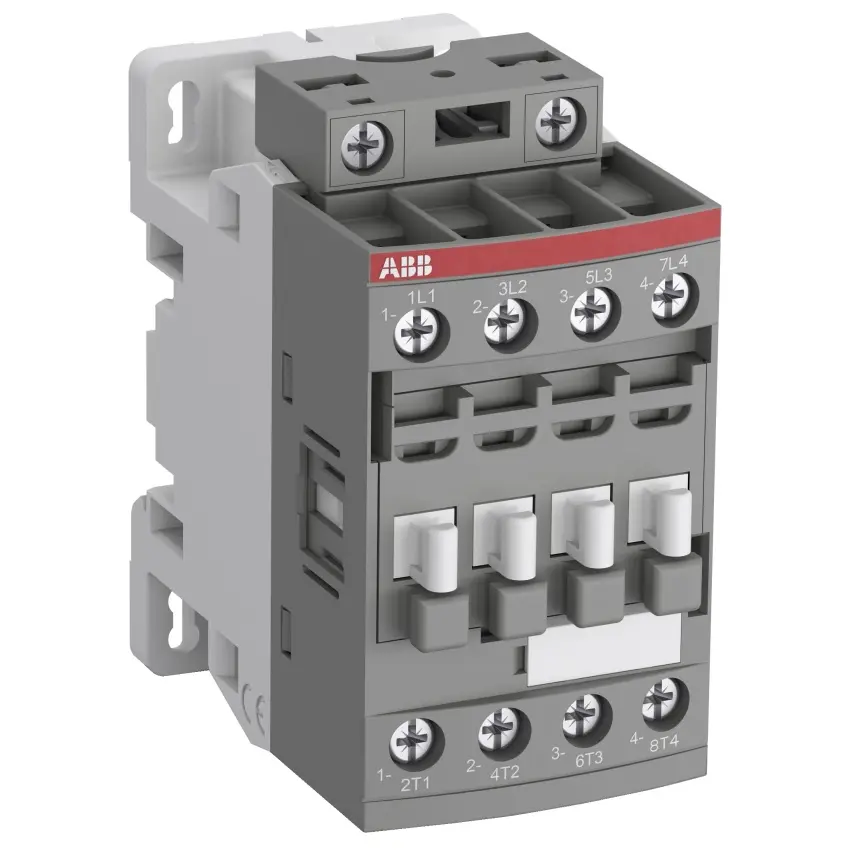

ABB STYKAČ AF16-40-00-14 250-500V50/60HZ-DC

AF16-40-00-14 je 4pólový IEC/UL stykač s šroubovými svorkami pro motory do 7,5 kW při 400 ... Zobrazit více

Výrobce: ABB

Kód produktu: 82394426 Zkopírováno

Kód dodavatele: 1SBL177201R1400 Zkopírováno

EAN: 3471523115149 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 18 A

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF16-40-00-14 je 4pólový IEC/UL stykač s šroubovými svorkami pro motory do 7,5 kW při 400 V AC a spínání obvodů do 30 A. Disponuje širokým rozsahem ovládacího napětí a vestavěnou ochranou proti přepětí.

Stykač AF16-40-00-14 od ABB je určen pro spínání motorů až do výkonu 7,5 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů do 30 A (AC-1). Díky technologii AF nabízí široký rozsah ovládacího napětí 250-500 V AC/DC, což umožňuje spolehlivý provoz i při velkých výkyvech napětí a snižuje spotřebu energie v rozvaděči. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení, přičemž modulární blokový design umožňuje snadné rozšíření pomocí pomocných kontaktů a dalších příslušenství.

Klíčové vlastnosti

  • 4pólový IEC/UL stykač s šroubovými svorkami
  • Spínání motorů do 7,5 kW při 400 V AC (AC-3)
  • Spínání obvodů do 30 A (AC-1) a 30 A UL
  • Široký rozsah ovládacího napětí 250-500 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Modulární blokový design s možností rozšíření
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 250 - 500 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 250 - 500 V
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 250 - 500 V
Počet hlavních spínacích kontaktů 4
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 250 - 500 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 250 - 500 V
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 250 - 500 V
Počet hlavních spínacích kontaktů 4
Druh el. připojení hlavního proudového obvodu Šroubová svorka
