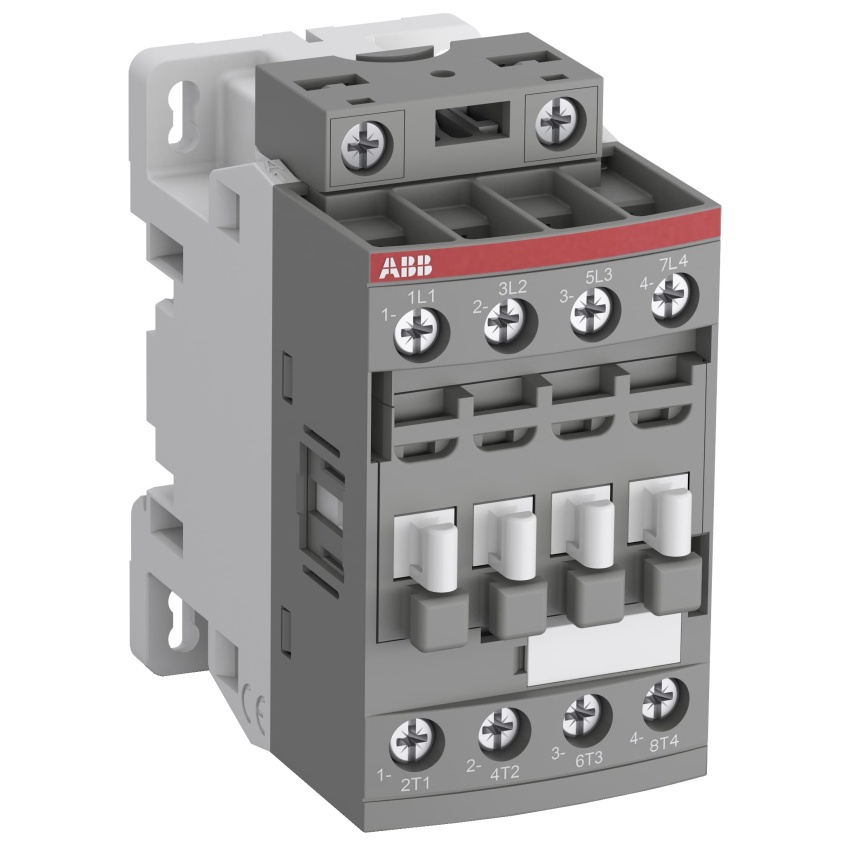

ABB STYKAČ AF16Z-40-00-21 24-60V50/60HZ 20-60VDC

AF16Z-40-00-21 je 4pólový kontaktor ABB pro motory do 7,5 kW při 400 V AC s šroubovými svo... Zobrazit více

Výrobce: ABB

Kód produktu: 82289334 Zkopírováno

Kód dodavatele: 1SBL176201R2100 Zkopírováno

EAN: 3471523115910 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Počet hlavních spínacích kontaktů: 4

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF16Z-40-00-21 je 4pólový kontaktor ABB pro motory do 7,5 kW při 400 V AC s šroubovými svorkami a širokým rozsahem řídicích napětí.

Kontaktor AF16Z-40-00-21 od ABB je určen pro spínání motorů až do výkonu 7,5 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů do 30 A (AC-1). Díky technologii AF disponuje širokým rozsahem řídicích napětí od 24 do 60 V AC a 20 až 60 V DC, což umožňuje spolehlivý provoz i při nestabilních napětích. Integrovaná ochrana proti přepětí a modulární konstrukce s možností rozšíření o pomocné kontakty a další příslušenství zajišťují kompaktní a flexibilní řešení pro průmyslové aplikace.

Klíčové vlastnosti

  • 4pólový kontaktor s šroubovými svorkami
  • Pro motory do 7,5 kW při 400 V AC (AC-3)
  • Spínání výkonových obvodů do 30 A (AC-1)
  • Široký rozsah řídicích napětí 24-60 V AC a 20-60 V DC
  • Integrovaná ochrana proti přepětí
  • Modulární konstrukce s možností rozšíření pomocí pomocných kontaktů
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní proud Ie při AC-1, 400 V 30 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
