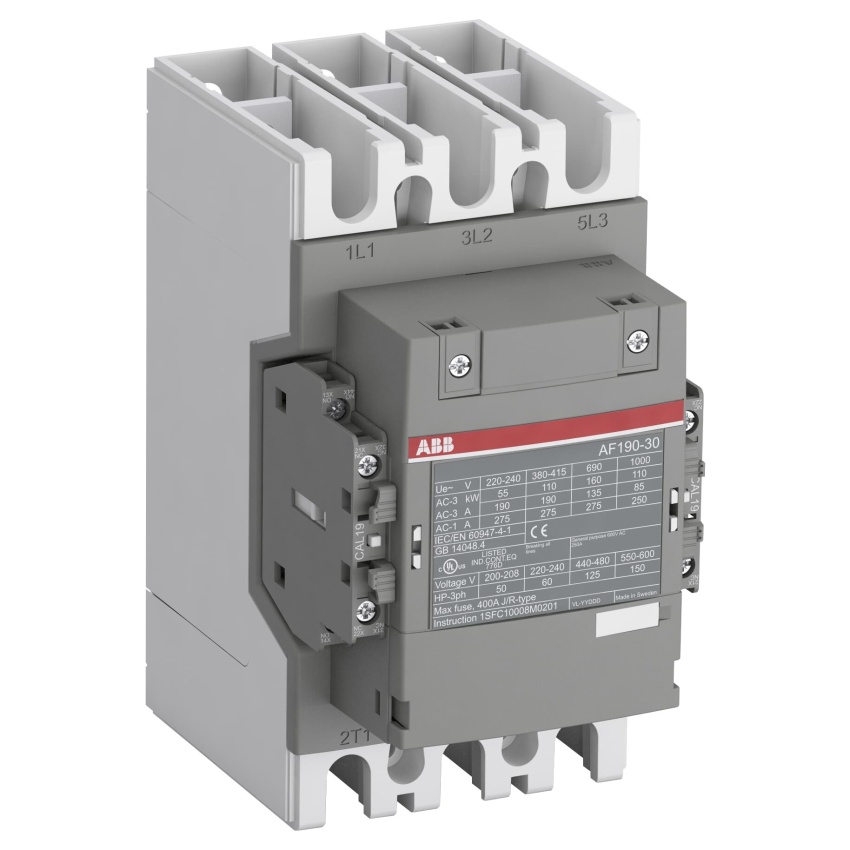

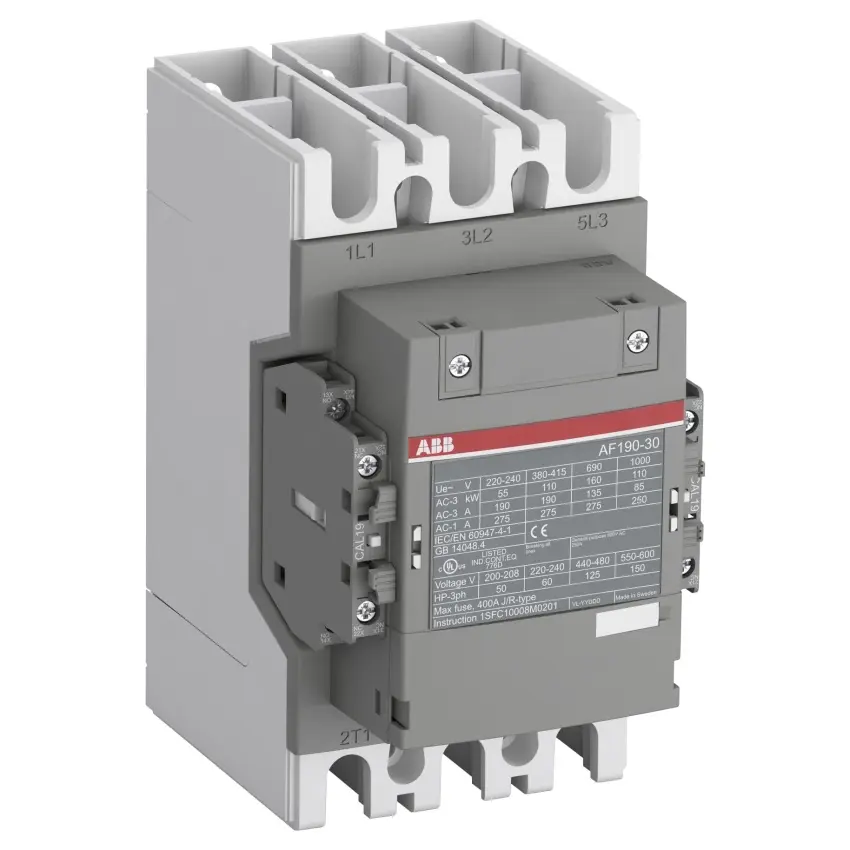

ABB STYKAČ AF190-30-22-13 100-250V AC/DC 1SFL487002R1322

AF190-30-22-13 je 3pólový stykač ABB s předmontovanými pomocnými kontakty a hlavními obvod... Zobrazit více

Výrobce: ABB

Kód produktu: 81881288 Zkopírováno

Kód dodavatele: 1SFL487002R1322 Zkopírováno

EAN: 7320500480489 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 90 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF190-30-22-13 je 3pólový stykač ABB s předmontovanými pomocnými kontakty a hlavními obvodovými lištami, určený pro spínání motorů do 90 kW při 400 V AC a proudy až 275 A.

Stykač AF190-30-22-13 nabízí široký rozsah řídicích napětí 100-250 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních sítích. Díky zabudované ochraně proti přepětí a kompaktní konstrukci představuje efektivní řešení pro průmyslové aplikace. Součástí je montážní sada obsahující všechny potřebné šrouby, podložky a zásuvky pro připojení svorek a upevnění zařízení.

Klíčové vlastnosti

  • 3pólový stykač s předmontovanými pomocnými kontakty
  • Spínání motorů do 90 kW / 400 V AC (AC-3)
  • Maximální spínací proud 275 A (AC-1)
  • Široký rozsah řídicího napětí 100-250 V AC/DC
  • Zabudovaná ochrana proti přepětí
  • Montážní sada včetně šroubů a podložek
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 90 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Jmenovitý provozní proud Ie při AC-1, 400 V 275 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Druh el. připojení hlavního proudového obvodu Přípojnice
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 90 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Jmenovitý provozní proud Ie při AC-1, 400 V 275 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Druh el. připojení hlavního proudového obvodu Přípojnice
Druh napětí pro ovládání AC/DC
