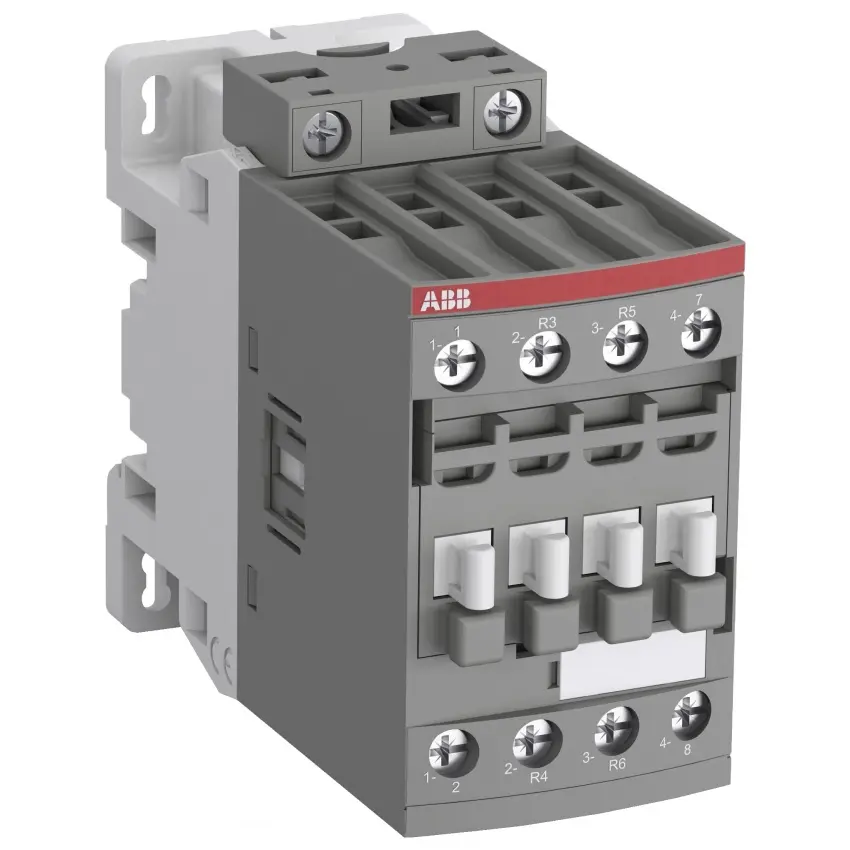

ABB STYKAČ AF26-22-00-11 1SBL237501R1100

AF26-22-00-11 je 4pólový kontaktor ABB pro motory do 11 kW při 400 V AC s širokým rozsahem... Zobrazit více

Výrobce: ABB

Kód produktu: 81779895 Zkopírováno

Kód dodavatele: 1SBL237501R1100 Zkopírováno

EAN: 3471523116412 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 11 kW

Počet hlavních spínacích kontaktů: 2

Počet hlavních rozpojovacích kontaktů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF26-22-00-11 je 4pólový kontaktor ABB pro motory do 11 kW při 400 V AC s širokým rozsahem řídicích napětí a vestavěnou ochranou proti přepětí.

Kontaktor AF26-22-00-11 od ABB nabízí 4 póly a je určen pro spínání motorů až do výkonu 11 kW při 400 V AC (AC-3) a proudy do 45 A (AC-1). Díky technologii AF disponuje širokým rozsahem řídicích napětí od 24 do 60 V střídavých a 20 až 60 V stejnosměrných, což umožňuje spolehlivý provoz i při nestabilních napětích. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení, které lze rozšířit o pomocné kontaktní bloky a další příslušenství.

Klíčové vlastnosti

  • 4pólový kontaktor s šroubovými svorkami
  • Spínání motorů do 11 kW / 400 V AC (AC-3)
  • Spínání proudů do 45 A (AC-1) a 45 A UL
  • Široký rozsah řídicích napětí 24-60 V AC a 20-60 V DC
  • Vestavěná ochrana proti přepětí
  • Modulární design s možností rozšíření pomocí pomocných kontaktů a příslušenství
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 22 A
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 22 A
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
